Mit PARTsolutions V9 gibt es einen neuen Platzierungsdialog beim Einfügen von Teilen in das CAD-System. Dieser bietet für bestimmte Normteile intelligente Platzierungsmethoden an. Genutzt wird hierfür die Anfügepunkte-Klassifikation.

Aktuell wird von den Schnittstellen die Methode bei rotationssymmetrischen Teilen wie z.B.: Schrauben, Muttern, Scheiben und Lagern unterstützt.

Der Platzierungsdialog beinhaltet ein Vorschaubild des einzufügenden Teils mit gekennzeichnetem Anfügepunkt (evtl. auch mehreren).

Platzierungsdialog

Sobald der Dialog geöffnet ist, wählen Sie die Platzierungsmethode über eine der folgenden Schaltflächen:

Hinweis Ist eine Platzierungsmethode nicht verfügbar, so wird die entsprechende Schaltfläche deaktiviert.

Folgen Sie einfach den selbsterklärenden Anweisungen im Dialogfenster.

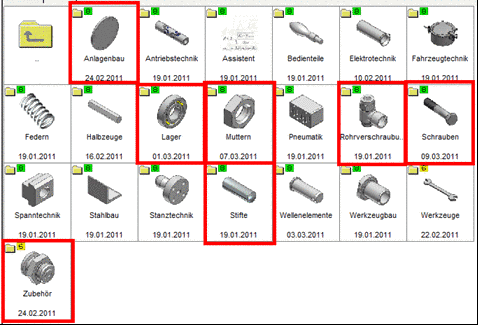

Die folgende Abbildung gibt eine Übersicht, bei welchen Teilen intelligentes Platzieren möglich ist.
