2.2.1.1.2. Topologiesuche: Gebogenes Langloch-Muster

Mit V11 SP11 enthält die Topologiesuche die neue Option Gebogenes Langloch-Muster.

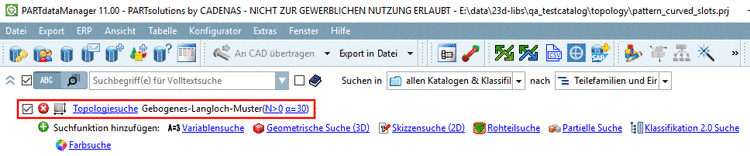

Aufruf Topologiesuche

Aufruf Topologiesuche

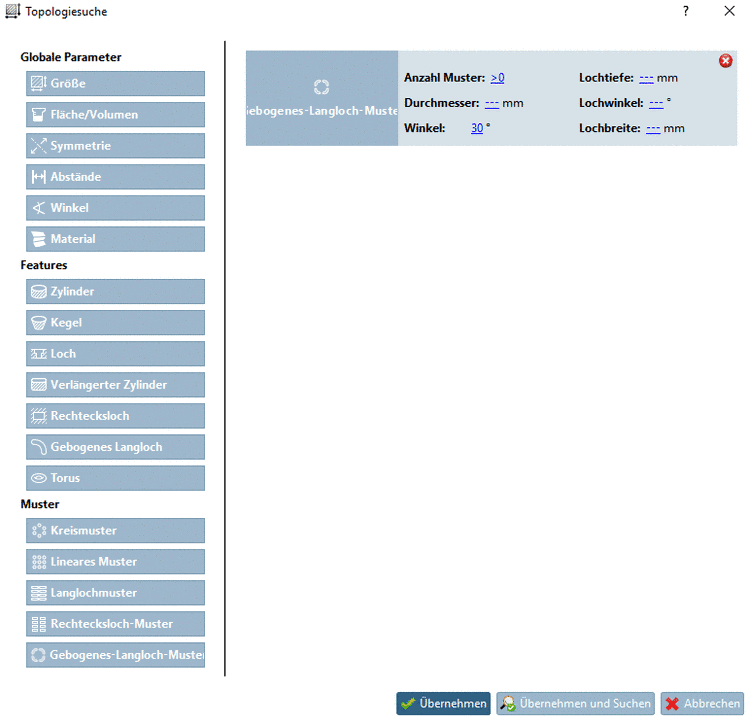

Gesucht wird ein Bauteil mit einem gebogenem Langloch-Muster mit 30° Winkel (12 Positionen)

Gesucht wird ein Bauteil mit einem gebogenem Langloch-Muster mit 30° Winkel (12 Positionen)

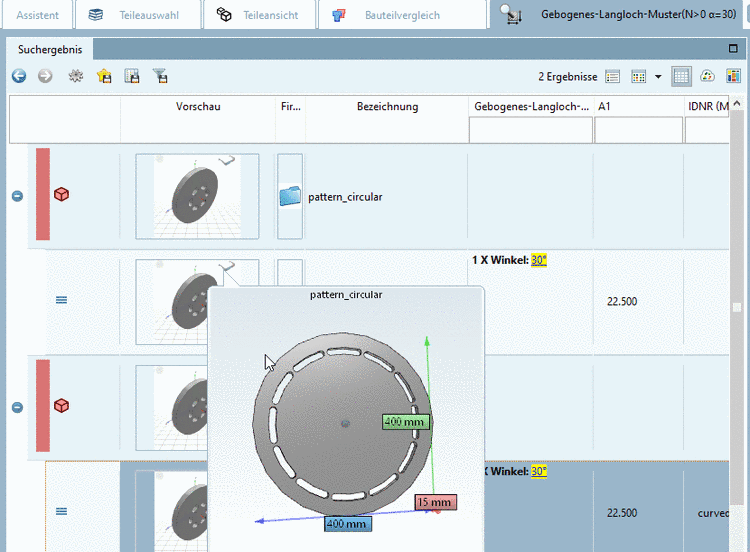

Ergebnis

Ergebnis

Suchoptionen:

  • Anzahl Muster: Anzahl der Muster im gesuchten Teil

  • Durchmesser: Mitte der Breite eines gebogenen Langlochs zu Mittelpunkt mal 2

    Durchmesser

    Durchmesser

  • Winkel: Winkel zwischen zwei benachbarten Musterelementen (in folgender Abbildung 30°), was in einem vollständigen Muster 12 Positionen ergibt)

    [Hinweis]Hinweis

    Die Winkelangabe bezieht sich auf den Winkel zwischen zwei benachbarten Elementen in einem vollständigen Muster. In folgender Abb. ist der Winkel ebenso 30°.

    Beispiel: Muster mit 2 fehlenden Positionen

    Beispiel: Muster mit 2 fehlenden Positionen

  • Lochtiefe: Tiefe eines gebogenen Langlochs

    Tiefe

    Tiefe

  • Lochwinkel: Der Winkel wird ermittelt aus dem Langlochbogensegment ohne die abschließenden Rundungen.

    Beispiel: Winkel 90°

    Beispiel: Winkel 90°

  • Lochbreite:

    Breite

    Breite
