7.6.2.7.2. Sweep zwischen nicht parallelen Ebenen erstellen

  1. Selektieren Sie 2 oder mehr Sketche (Strg- oder Shift-Taste), die Sie zu einem Sweep verbinden möchten und klicken Sie auf den Kontextmenübefehl Basis Verlauf erstellen.

    [Hinweis]Hinweis

    Selektieren Sie die Sketche unbedingt genau in der richtigen Reihenfolge.

    Basis Verlauf erstellen: Aufruf

    Basis Verlauf erstellen: Aufruf

    -> Die Registerseite Basis Verlauf wird geöffnet.

    Basis Verlauf: Dialog

    Basis Verlauf: Dialog

  2. Tragen Sie den gewünschten Namen ein und bestätigen Sie mit OK.

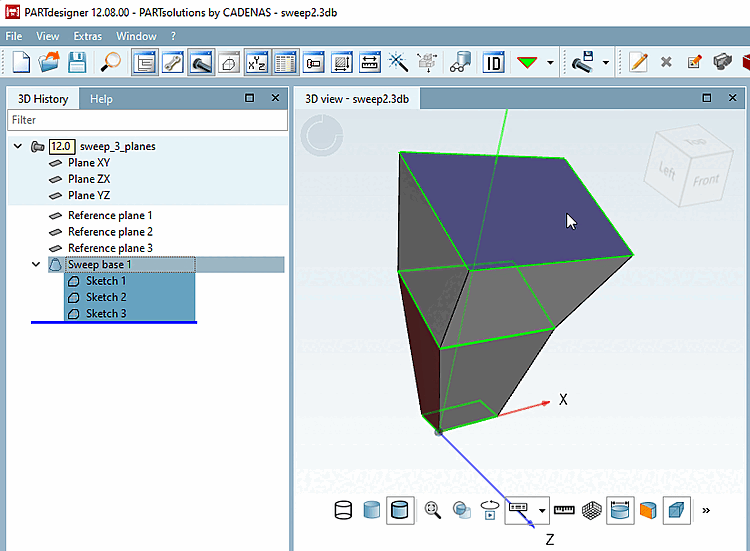

    Basis Verlauf: Ergebnis

    Basis Verlauf: Ergebnis
