7.6.2.2.5. Referenzebene via 3D-Ansicht erzeugen
[Hinweis]Hinweis

Die Option Neue Ebene auf markierter Fläche erzeugen steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.

  1. Selektieren Sie eine Ebene und klicken Sie auf den Kontextmenübefehl Neue Ebene auf markierter Fläche erzeugen.

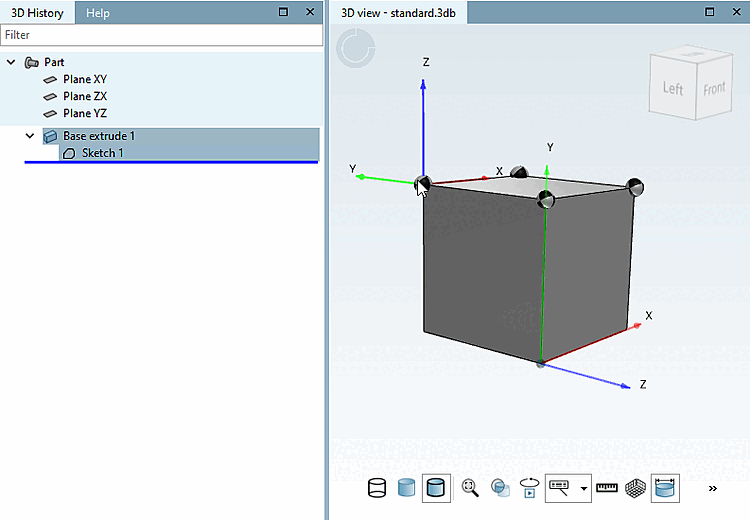

  2. Wählen Sie per Doppelklick ein Koordinatensystem.

    [Hinweis]Hinweis

    Die Werte im folgenden Dialog beziehen sich auf die Orientierung dieses Koordinatensystems.

    -> Das Dockingfenster Plane wird geöffnet.

  3. Unter Position können Sie die Ebene um X/Y-Werte verschieben und unter Orientierung um eine gewünschte Achse mit dem eingestellten Winkel rotieren.

    Es können folgende Achsen ausgewählt werden:

    • X-Achse

    • Y-Achse

    • Z-Achse

    • Benutzerdefinierte Achse

      [Hinweis]Hinweis

      Die Option Benutzerdefinierte Achse steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 SP4 nur eine interne Testversion.

      Mit dieser Funktion können Sie eine Ebene um einen bestimmten Winkel an einer frei definierten Achse rotieren. Vergleiche Ebene mit Rotation.

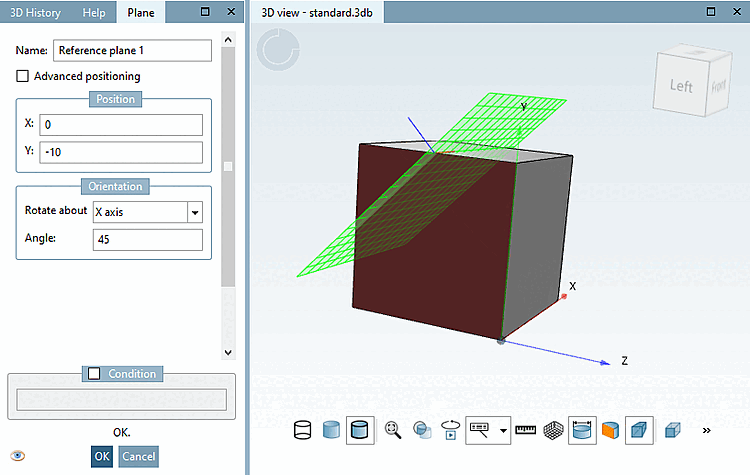

    Beispiel: Die Referenzebene wird in Richtung der Y-Achse (nicht die des globalen Koordinatensystems, sondern die des selektierten KOS. [siehe obige Abb.]) with the value of "-10" verschoben und um 45° um die X-Achse (nicht die des globalen Koordinatensystems, sondern die des selektierten [siehe obige Abb.]) rotiert.

    Beispiel: Die Referenzebene wird in Richtung der Y-Achse (nicht die des globalen Koordinatensystems, sondern die des selektierten KOS. [siehe obige Abb.]) with the value of "-10" verschoben und um 45° um die X-Achse (nicht die des globalen Koordinatensystems, sondern die des selektierten [siehe obige Abb.]) rotiert.

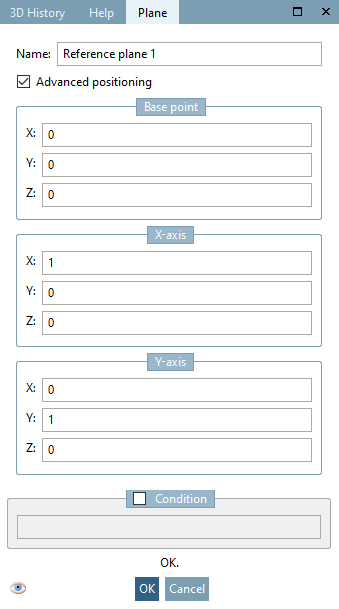

    Sofern Sie die Option unter Fortgeschrittene Positionierung aktivieren, ändert sich der Dialog wie folgt:

    Für Details hierzu vgl. oben.
