2.13.1.7.4. Katalogteilung

Katalogteilung ist eine Funktion, mit der aus einem zentralen Katalog mehrere Teilkataloge erstellt werden können.

[Hinweis]Hinweis

Voraussetzungen zur Anzeige der entsprechenden Registerseite Katalogteilung:

  • Lizenz CNS2009*ECATADDONS*SEPARATIONTOOL muss vorhanden sein

  • Folgender Eintrag muss in $CADENAS_SETUP/qasettings.cfg gesetzt sein:

    [CatalogSeparation]
Catalogs=catalogname

  1. Selektieren Sie den Reiter Katalogteilung.

  2. Bestimmen Sie unter Zielkataloge Katalognamen und Präfixe.

  3. Bestimmen Sie unter Zuordnung der Schlüssel Projektschlüssel und Medienvariable.

    Projektschlüssel stehen in der Projektdatei und Medienvariablen werden auf der Registerseite Dokumente angezeigt.

  4. Sobald Sie links im Index ein Projekt selektieren, können Sie sich rechts nach Auswahl des entsprechenden Reiters zu jedem Katalog Details anzeigen lassen, die bei der Teilung ausgeführt werden.

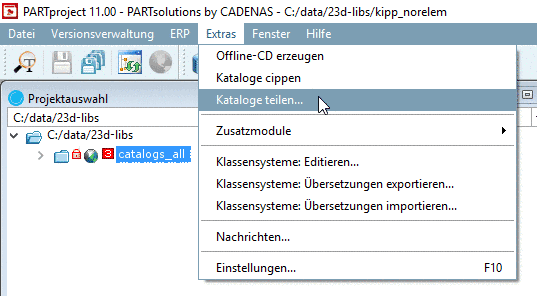

  5. Wenn alle Einstellungen gesetzt sind, klicken Sie im Extras-Menü auf Kataloge teilen....
