Bei der
Suche wird

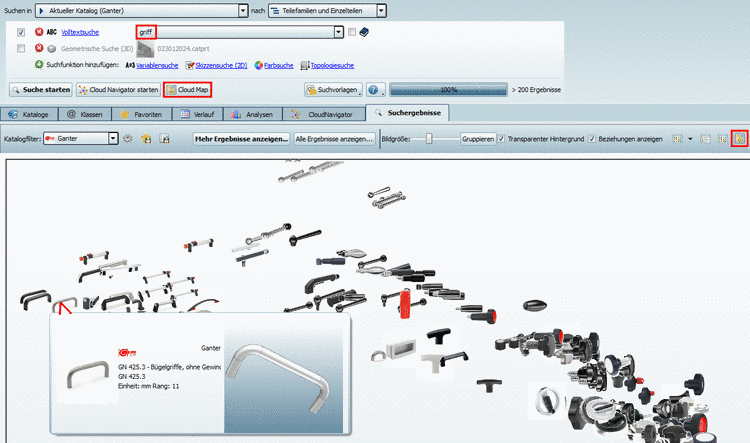

auf der Basis geometrischer Ähnlichkeit eine 2D-Karte aus den
Suchergebnisteilen erstellt.
Dasselbe passiert,
wenn Sie im Nachhinein auf den Cloud Map Anzeigemodus
umschalten. Das Umschalten ist nach allen Arten von
Suchen möglich.
Die Cloud Map Suche bzw. Darstellung bietet im Einzelnen folgende Features:
Geometrisch ähnliche Teile stehen näher beieinander als unähnliche Teile.

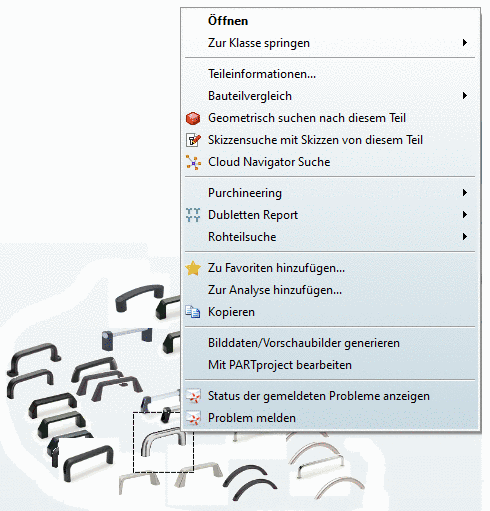

So erhalten Sie einen schnellen Überblick zu den Suchergebnissen und können gegebenenfalls mittels Kontextmenü die Suche in einem weiteren Schritt spezifizieren.
Mit Klick auf ein Teil (Grafik) erscheint ein Tooltip mit Teileinformationen zu Normnummer und Normbezeichnung, außerdem eine 3D-Darstellung.
Oberhalb der Cloud Map wird eine Werkzeugleiste mit Zusatzfunktionen eingeblendet:
Bildgröße: Passen Sie die Bildgröße mit dem Schieberegler an.
: Nach Klick auf die Schaltfläche werden die jeweils ähnlichen Teile mit einem blauen Rahmen gruppiert dargestellt.
Transparenter Hintergrund: Schalten Sie die Transparenz aus, wenn sich Grafiken überlagern und Sie auf eine markierte Grafik fokussieren möchten.
Beziehungen anzeigen: Wenn Sie das Auswahlkästchen aktivieren, werden Beziehungslinien, basierend auf textueller Übereinstimmung, eingeblendet. Geometrische- und Textinformation muss nicht unbedingt übereinstimmen.
