3.1.9.3.4.3. Registerseite "Querschnitt"

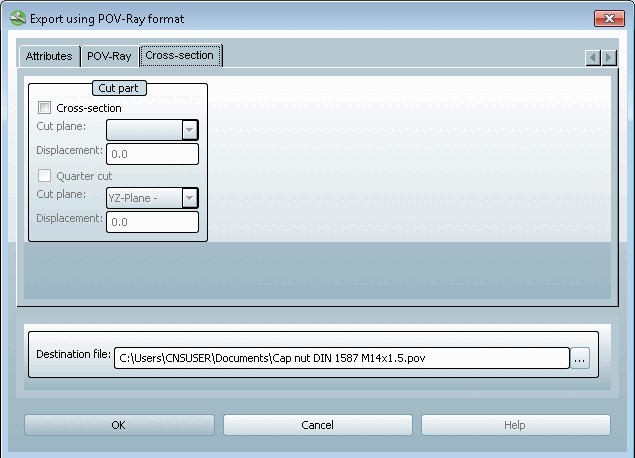

  • Querschnitt

    Schnittebene:

    Wählen Sie im Listenfeld YZ-Ebene, XZ-Ebene oder XY-Ebene

    '+' oder '-' (spiegelverkehrte Darstellung des Schnittes)

    Verschiebung der Schnittebene:

    Tragen Sie im Eingabefeld die gewünschte Verschiebung ein. (Der Zahlenwert bezieht sich auf die Maßeinheit des Bauteils.)

  • Viertelschnitt

    Um einen Viertelschnitt zu erzeugen, aktivieren Sie sowohl das Auswahlkästchen bei Querschnitt, als auch das Auswahlkästchen bei Viertelschnitt.

    Für die Einstellungen gilt analog dasselbe wie bei Querschnitt.

Querschnitt

Querschnitt

Viertelschnitt

Viertelschnitt
