Wie schon aus vielen CAD-Systemen bekannt, wurde mit SP4 der Orientierungswürfel in der 3D-Ansicht als Option zugefügt. Verwenden Sie ihn, um die 3D Ansicht einfach zu rotieren. Klicken Sie auf eine Kante, Ecke oder Fläche, um diese nach vorne zu holen. Wiederholtes Klicken einer Fläche rotiert das Teil um die Senkrechte zur Fläche.
Seitenflächen mit Pfeilen haben zusätzlich Bemaßungen (so wie die Icons in der Toolbar).

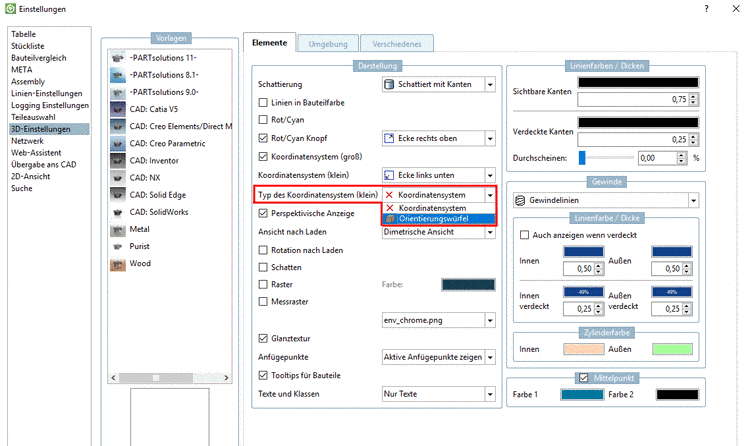

Damit der Orientierungswürfel angezeigt wird, wählen Sie bitte in PARTdataManager im Extras-Menü unter Einstellungen... -> 3D-Einstellungen -> Registerseite Elemente -> Typ des Koordinatensystem (klein) die Option Orientierungswürfel.
