7.9.3.3. Löschen

  • Element löschen

    1. Klicken Sie im Sketcher auf das Element, das gelöscht werden soll.

    2. Wählen Sie den Befehl Element löschen.

    Die Reihenfolge der Schritte 1) und 2) ist dabei beliebig.

    -> Das Element wird im Sketcher entfernt, doch in der Sketch Historie bleibt das zugehörige Feature erhalten. Es entsteht eine Relationslinie vom Feature Element löschen zum Feature des gelöschten Elementes (siehe folgende Abb.). Diese Relationslinie sehen Sie erst, wenn Sie sich die untergeordneten Features anzeigen lassen.

    Sie können den Löschvorgang widerrufen.

    1. Rufen Sie dazu über sekundären Mausklick das Kontextmenü des Features Element löschen auf.

    2. Wählen Sie den Befehl Schritt löschen.

      Schritt löschen

      Schritt löschen

  • Element bedingt löschen: Verknüpfen der Funktion Löschen mit einer Bedingung.

    1. Verfahren Sie entsprechend der Funktion Element löschen.

      -> Es öffnet sich das Dockingfenster Element editieren.

    2. Geben Sie die gewünschte Bedingung ein und bestätigen Sie mit OK.

      -> Im Beispiel würde das markierte Element nur dann gelöscht, wenn der Wert für die Variable L größer 10 ist, für alle Werte kleiner gleich 10 also angezeigt.

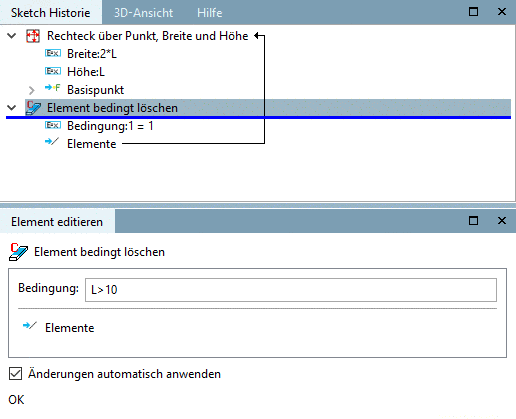

      Beispiel

      Beispiel

    [Hinweis]Hinweis

    Element bedingt löschen sollte nur auf einzelne Sketch-Elemente angewendet werden. Knüpfen Sie diesen Befehl nicht an den kompletten Sketch, da dieser damit insgesamt ungültig werden kann!

    Um komplette Sketche auszublenden verwenden Sie die Option Bedingung im Dialog Rotationskörper bzw. Extrusionskörper (siehe folgende Abb.).

    Bedingung im Dialogfenster "Rotationskörper"

    Bedingung im Dialogfenster "Rotationskörper"

Löschen bei abhängigen Konstruktionen

Sobald weitere Konstruktionen auf Flächen des 3D-Modells errichtet werden (z.B. mittels Neuen Sketch auf markierter Fläche erzeugen oder Flächenattribute...), wird das Basis-Feature in der Sketch Historie blau markiert.

Außerdem wird die Basis-Linie braun markiert.

Neuen Sketch auf markierter Fläche erzeugen

Neuen Sketch auf markierter Fläche erzeugen

Basis-Feature in Sketch Historie und Sketcher markiert

Basis-Feature in Sketch Historie und Sketcher markiert

Features mit abhängigen Konstruktionen können nicht gelöscht werden. Die entsprechenden Befehle in der Sketch Historie (Kontextmenübefehl Schritt löschen), in der Zeichnung (Kontextmenübefehl Schritt löschen) und in der Toolbar ( Element löschen und Element bedingt löschen) sind deaktiviert.
