5.8.2.1.2. Neues Projekt

Neues Projekt legt ein neues Projekt innerhalb des markierten Verzeichnisses an.

  1. Markieren Sie das gewünschte Verzeichnis unterhalb dessen Sie das neue Projekt anlegen möchten.

  2. Klicken Sie auf den Kontextmenübefehl Neues Projekt.

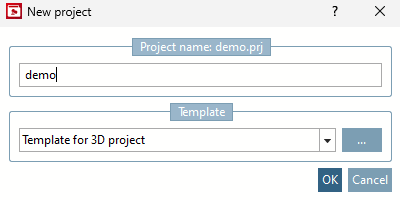

    -> Es öffnet sich das Dialogfenster Neues Projekt.

  3. Tragen Sie unter Name für das Projekt den gewünschten Namen ein.

    [Hinweis]Hinweis

    Halten Sie den Projektnamen möglichst kurz!

  4. Wählen Sie im Listenfeld darunter die gewünschte Vorlage:

    • Vorlage für 3D-Projekt (Standardvorlage für 3D-Projekte)

      3D-Projekt

      3D-Projekt

    • Vorlage für Assembly Konfiguration (Standardvorlage für Assembly Konfiguration)

      -> Die entsprechenden Basisdateien werden angelegt.

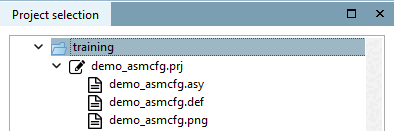

      Assembly Konfiguration

      Assembly Konfiguration

      Selektieren Sie *_asmcfg.asy und klicken Sie auf Bearbeiten oder klicken Sie auf Projektebene auf den Kontextmenübefehl Mit PARTdesigner öffnen.

      -> Die Konfiguration wird in PARTdesigner geöffnet. Siehe Abschnitt 7.13, „Dockingfenster "Konfigurator" / "Aufbau"“.

    • Vorlage für 3D-Projekt Architektur mit LOG (Z-Achse oben) (LOGDEST-Variable mit Default Architektur als Zielmarkt)

      bzw.

      Vorlage für 3D-Projekt Maschinenbau mit LOG (Y-Achse oben) (LOGDEST-Variable mit Default Maschinenbau als Zielmarkt)

      Mit Wahl einer dieser beiden Vorlagen werden Basisvariablen zur LOG-Steuerung mit entsprechenden Werten automatisch angelegt. Ganz grundsätzlich lässt sich sagen: Wenn Sie ein Modell mehrfach in unterschiedlichen Detaillierungsgraden bereitstellen möchten, wählen Sie eine dieser Vorlagen (Zielmarkt Architektur oder Maschinenbau).

      LOGDEST = Architektur

      LOGDEST = Architektur

      LOGDEST = Maschinenbau

      LOGDEST = Maschinenbau

      ID BIM AnzeigeInfo MECH AnzeigeInfo
      100 100Keine Geometrie nicht verfügbar/
      200 200Grobe Darstellungstiefe (einfache regelkörperbasierte Geometrie) LowBounding Box
      300 300Mittlere Darstellungstiefe (einfache regelkörperbasierte Geometrie) MediumStörkontur
      400 400Hochdetailliert (für Marketing, Digitale Bemusterung) HighHochdetailliert

      Details hierzu finden Sie unter Abschnitt 5.9.4.3.5, „Beispiel: Besonderheiten für Projekterstellung insbesondere in Architektur / BIM Katalogen“.

    • Alternativ können Sie per Durchsuchen Schaltfläche ... die Vorlage bestimmen. (Ablageordner von Vorlagen ist $CADENAS_SETUP\prjtmpl\default.)

    • Vorlage für Categories-Projekt: Siehe Abschnitt 5.12.3.2, „Klassifikation (By Categories) - (By Countries) - (By Alphabet)“ und Abschnitt 3.2.15, „Klassifizierung nach Kategorie / Alphabet / Vertriebsland“.

    • Vorlage für Copyright-Projekt: Siehe Abschnitt 3.2.19, „Copyright Projekt“.

  5. Bestätigen Sie mit OK.

    -> Das neue Projekt wird mit Basisdateien in den Verzeichnisbaum übernommen.

    Projektdatei (.prj) mit untergeordneter 3D-, Tabellen- und Übersetzungsdatei

    Projektdatei (.prj) mit untergeordneter 3D-, Tabellen- und Übersetzungsdatei

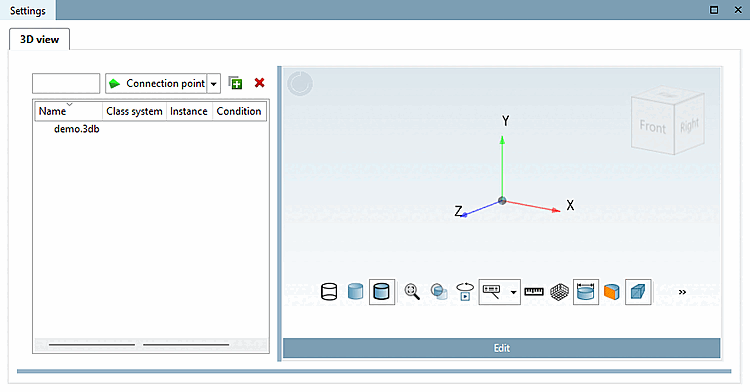

    • *.3db: Nach Selektion wird unter Projekt bearbeiten eine leere 3D-Vorschau angezeigt. Mit Bearbeiten öffnen Sie PARTdesigner zur Erstellung des 3D-Modells. Siehe Kapitel 7, PARTdesigner.

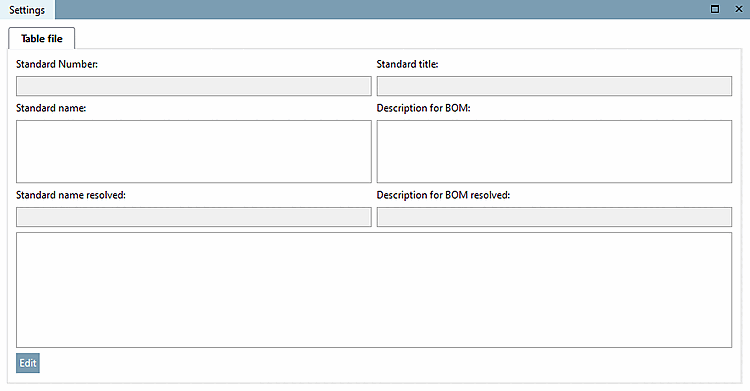

    • *.tab: Nach Selektion werden unter Projekt bearbeiten noch leere Projektdetails angezeigt. Mit Bearbeiten öffnen Sie PARTdesigner zur Erstellung der Sachmerkmalstabelle. Siehe Kapitel 7, PARTdesigner.

    • *.def: Übersetzungsdatei, PARTproject öffnet die Registerseite Übersetzung.

      Zur Erstellung und Auswertung von Übersetzungen verwenden Sie auf der Projektdatei den Kontextmenübefehl Übersetzung. Siehe Abschnitt 5.8.2.1.13, „Übersetzung“.

[Hinweis]Hinweis

Projekte müssen eine intakte Tabelle besitzen, ansonsten kann im PARTdesigner nicht gespeichert werden.

Falls folgende Fehlermeldung erscheint, ist dies der Hinweis, dass noch keine Tabelle vorhanden ist:

Fehler ZA Zeile (ZA,DA,0), Anzahl muß größer als 0 sein.

Fehler ZA Zeile (ZA,DA,0), Anzahl muß größer als 0 sein.

Dieser Fehler erscheint solange, bis eine Tabelle angelegt wird. Ob die Variable im Modell verwendet wird, ist an dieser Stelle egal.

Tabelle mit einer Variablen und einem Wert ist ausreichend, damit kein Fehler angezeigt wird.

Tabelle mit einer Variablen und einem Wert ist ausreichend, damit kein Fehler angezeigt wird.

Der Fehler könnte auch beim QA-Check auftauchen.

"Keine Datensätze in der Datei vorhanden" ist ein Folgefehler von "Fehler ZA Zeile (ZA,DA,0), Anzahl muß größer als 0 sein" (entstanden z.B, wenn im Nachhinein die Tabellenzeilen wieder gelöscht wurden.
