Legen Sie unter training/subassembly/finished neben der Originalkonfiguration traeger_schelle_asmcfg.prj eine neue eigene an.

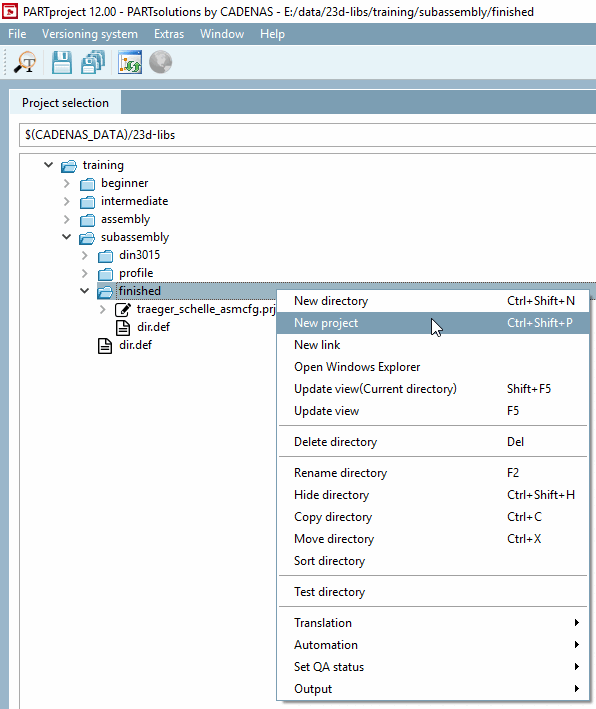

Klicken Sie hierzu unter finished auf den Kontextmenübefehl Neues Projekt.

Aufruf: Neues Projekt

-> Das entsprechende Dialogfenster wird geöffnet.

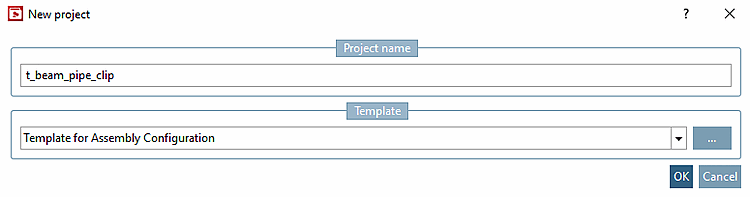

Neues Projekt "traeger_schelle_test"

Klicken Sie Mit PARTdesigner öffnen.

-> Es wird eine leere Konfiguration geöffnet.

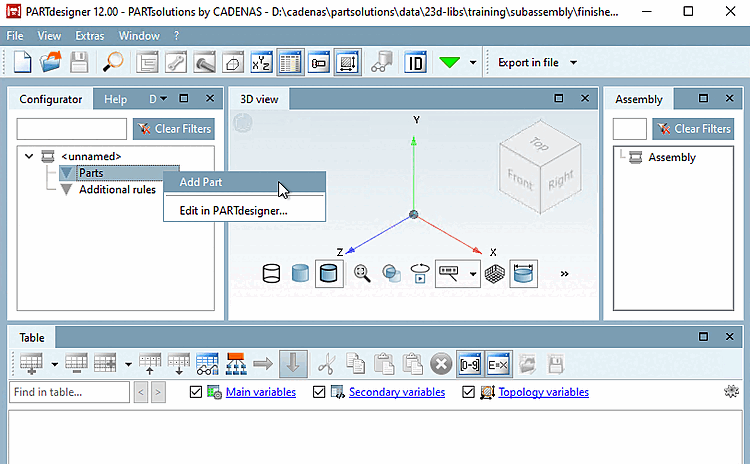

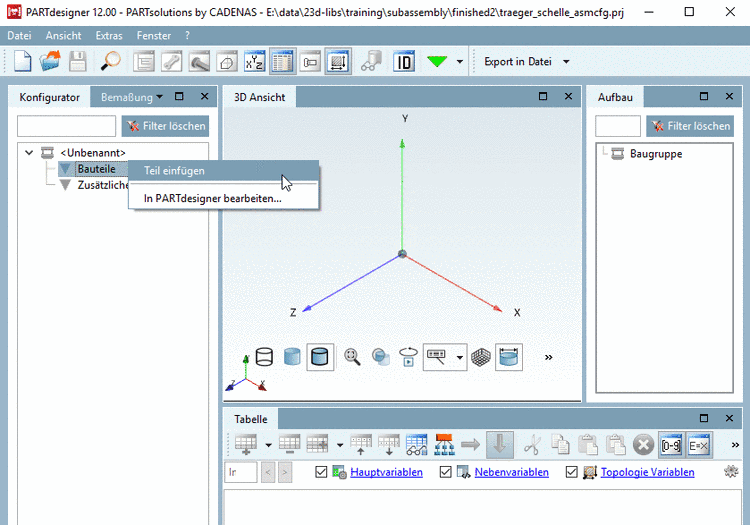

Klicken Sie Teil einfügen.

-> Ein Explorer-Fenster wird geöffnet.

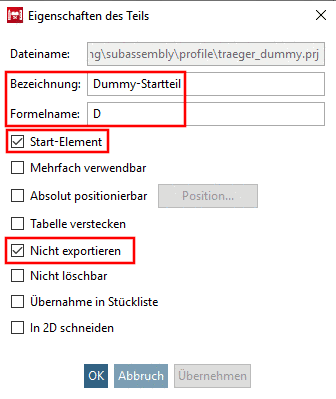

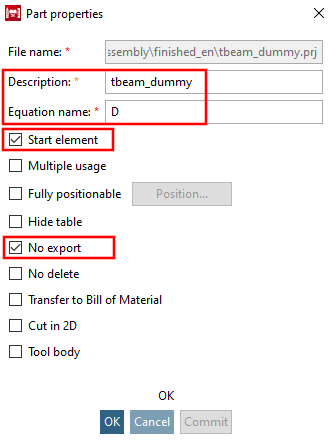

Fügen Sie aus dem Verzeichnis .../partsolutions/23d-libs/training/subassembly/profile das Dummy-Startteil ein und nehmen Sie auf der Dialogseite Eigenschaften des Teils die entsprechenden Eintragungen vor.

Hinweis Bezeichnung und Formelname werden im Dockingfenster Konfigurator unter Bauteile angezeigt. Der Formelname ist im Nachhinein nicht mehr änderbar!

Fügen Sie aus dem Verzeichnis .../partsolutions/23d-libs/training/subassembly/profile die Datei din_1025_s.prj (Einzelteil "Träger") ein und nehmen Sie auf der Dialogseite Eigenschaften des Teils die entsprechenden Eintragungen vor.

Wählen Sie aus dem Verzeichnis .../partsolutions/23d-libs/training/subassembly/din3015 die Datei din_3015_cfg.prj (Baugruppe "Rohrschelle") ein und nehmen Sie auf der Dialogseite Eigenschaften des Teils die entsprechenden Eintragungen vor.

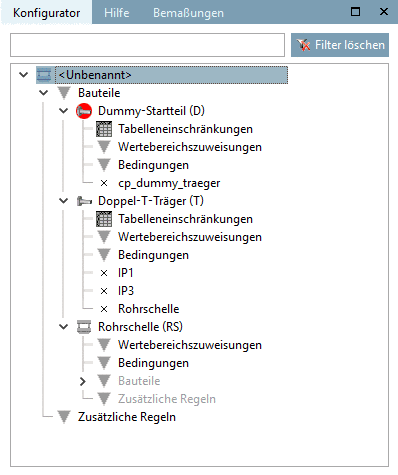

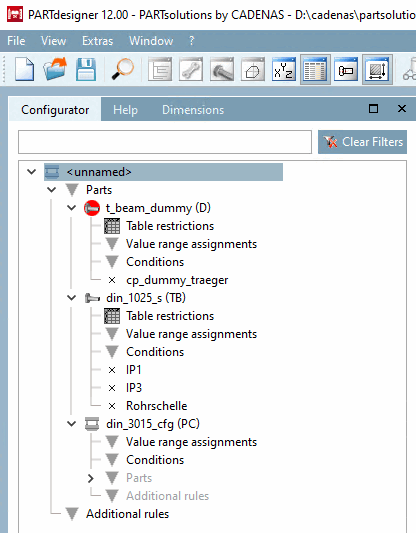

-> Nun werden im Konfigurator die Bauteile Dummy-Startteil (D), Doppel-T-Träger (T) und Rohrschelle (RS) angezeigt.

Speichern Sie die Konfiguration. Beim ersten Mal erscheint das Dialogfenster Konfigurationsprojekt speichern.

Vergeben Sie Projektbezeichnung und Kurzbezeichnung.

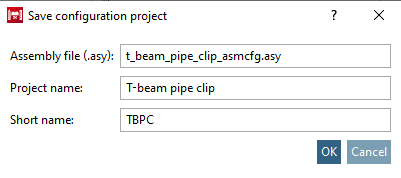

Dialogfenster "Konfigurationsprojekt speichern"

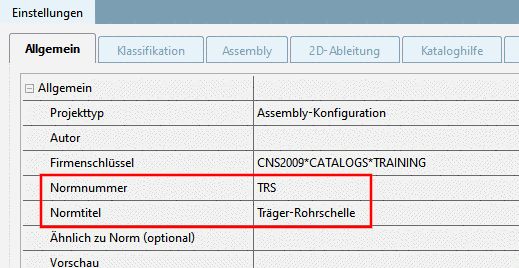

Diese Einträge werden zusätzlich in PARTproject unter Einstellungen -> Allgemein -> Allgemein als Normnummer und Normtitel gespeichert.

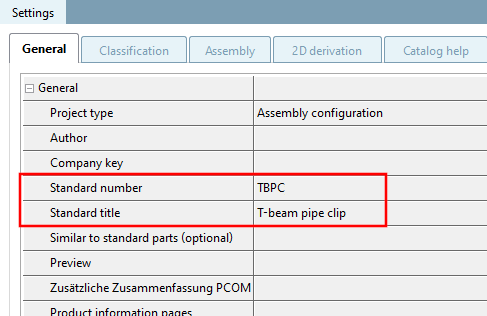

Dockingfenster "Einstellungen" -> Registerseite "Allgemein" -> Item "Allgemein"

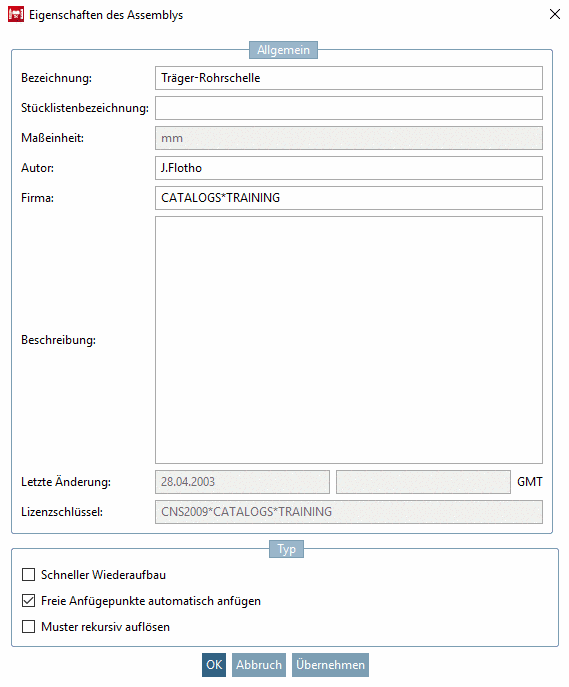

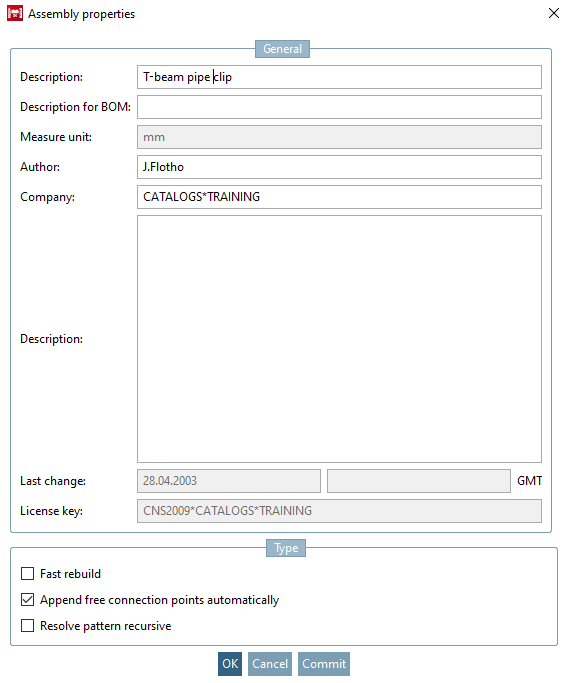

-> Das Dialogfenster Eigenschaften des Assemblys wird geöffnet.

Aktivieren Sie Freie Anfügepunkte automatisch anfügen.
