Mit V12.6 werden die in PARTdesigner -> Konfigurator -> Eigenschaften der Regel gesetzten Min- und Max-Werte von Translation und Rotation in der 3D-Ansicht visualisiert.

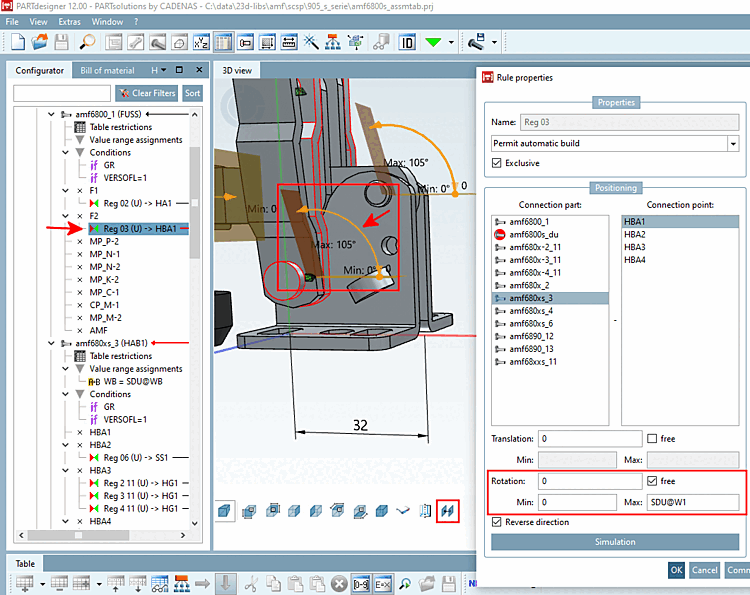

Beispiel mit "Rotation"

Das Feature kann in der 3D-Toolbar via Button Regelgrenzen anzeigen aktiviert bzw. deaktiviert werden. Ist es aktiviert, werden alle Regelgrenzen für eine Baugruppe gezeigt.

Min-Werte sind durch gelbliche Ebenen repräsentiert, Max-Werte durch rötliche. Der jeweilige Wert wird darin bzw. daneben angezeigt.

Der aktuelle Wert ist repräsentiert durch einen orangen Punkt (Wert daneben) auf einer orangen Linie (Translation) bzw. Bogen (Rotation).

Sind Formeln verwendet, wird der aufgelöste Wert angezeigt.

Beispiel "Translation"
