Bei Geometrische Suche (3D) steht ein Schnellvergleich zur Verfügung, der die Proportion zwischen Suchteil und Ergebnisteil zeigt.

Beim Ergebnisteil wird die Bounding Box (dreidimensionaler Hüllkörper) des Suchteils in die 2D-Darstellungen der Suchergebnisse gezeichnet, sodass Sie auf einen Blick das Größenverhältnis zwischen Suchteil und Ergebnisteil erkennen. Die exakten Werte sehen Sie in der Spalte Größe daneben.

Beim Suchteil selbst umhüllt die Bounding Box exakt. Bei größeren oder kleineren Ergebnisteilen liegt sie entsprechend außerhalb oder innerhalb.

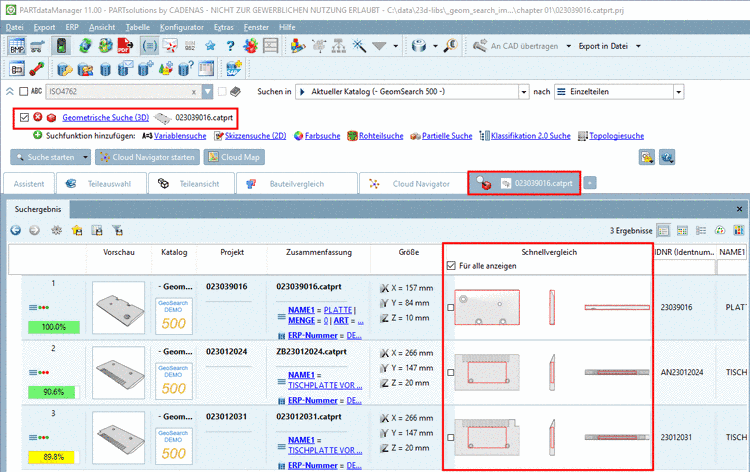

Liste der Suchergebnisse -> Spalte "Schnellvergleich"

Per Default wird der Schnellvergleich nicht angezeigt. Wenn Sie diesen für alle Ergebnisteile sehen möchten, aktivieren Sie in der Spalte Schnellvergleich das Auswahlkästchen Für alle anzeigen, ansonsten aktivieren Sie das Auswahlkästchen direkt bei den gewünschten Teilen.

Im 3D-Tooltip der Ergebnisliste wird das Suchteil ebenfalls als rote Bounding Box angezeigt (analog zur roten Bounding Box im 2D-Schnellvergleich).

Liste der Suchergebnise -> 3D-Tooltip

Auch unter Teileansicht -> Verweise wird die Bounding Box des Schnellvergleich angezeigt.

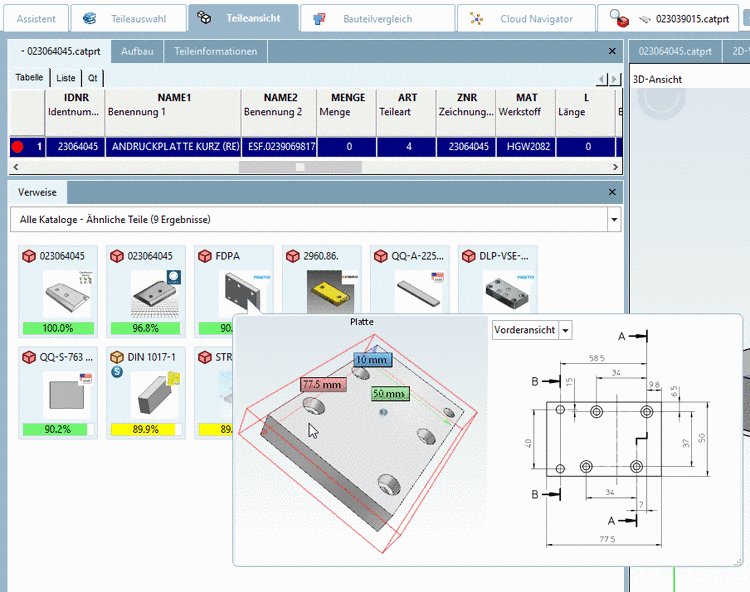

Teileansicht -> Verweise
