1.6.1.3.2.21. Sketcher: Konturoffset unterstützt in Sketchen

Das Werkzeug Konturoffset erzeugt ein Duplikat der Kontur mit einem Skalierungsfaktor. Tragen Sie im Dockingfenster Element editieren einfach den gewünschten Abstand zur Originalkontur ein. (Feature nur zu Demozwecken, nicht freigegeben.)

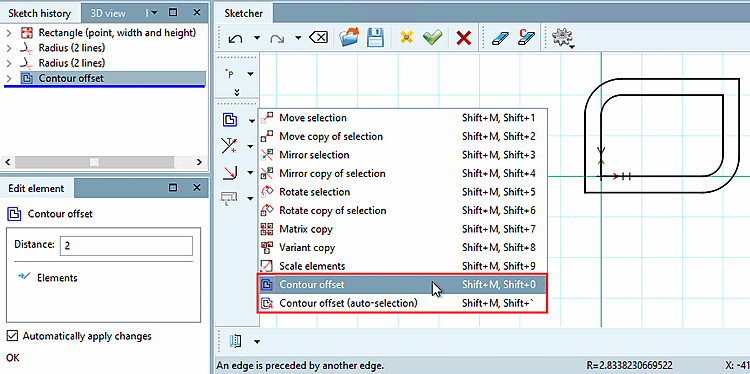

Konturoffset Ergebnis

Konturoffset Ergebnis

Einschränkungen

  • Aktuell kann auf Basis einer Kontur nur EINE weitere erzeugt werden.

  • Konturoffset unterstützt keine Ellipsen und elliptische Bögen.
