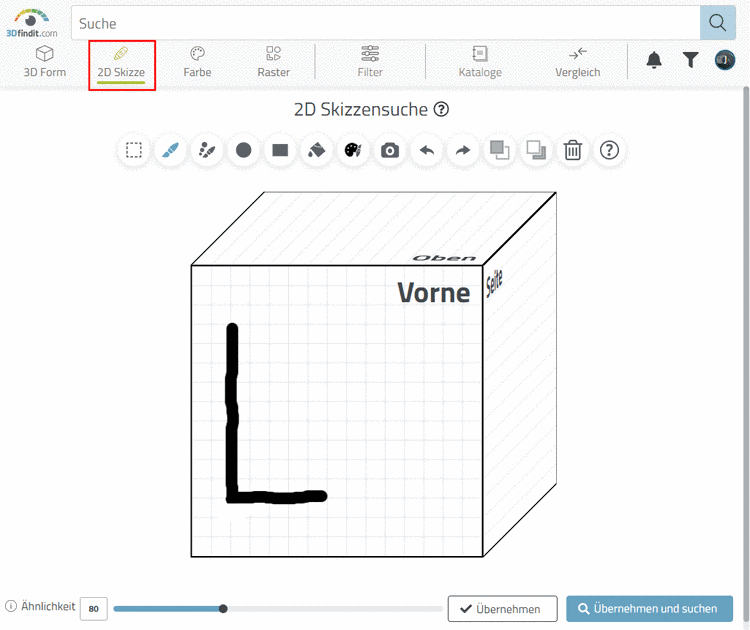

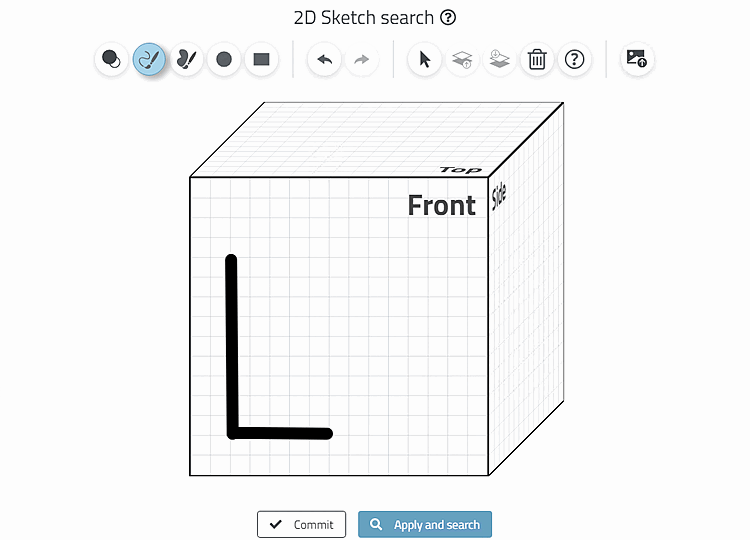

Zeichnen Sie mit der 2D Skizzensuche die Seitenansicht des gewünschten Winkels.

Klicken Sie Übernehmen und suchen.

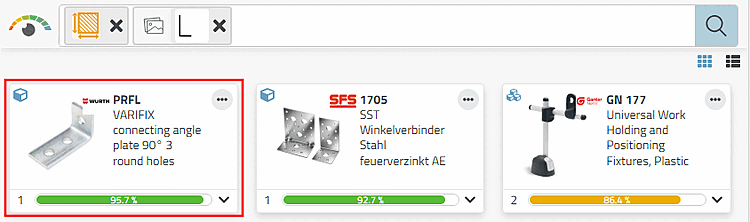

-> Die Ergebnisse sind noch relativ unspezifisch.

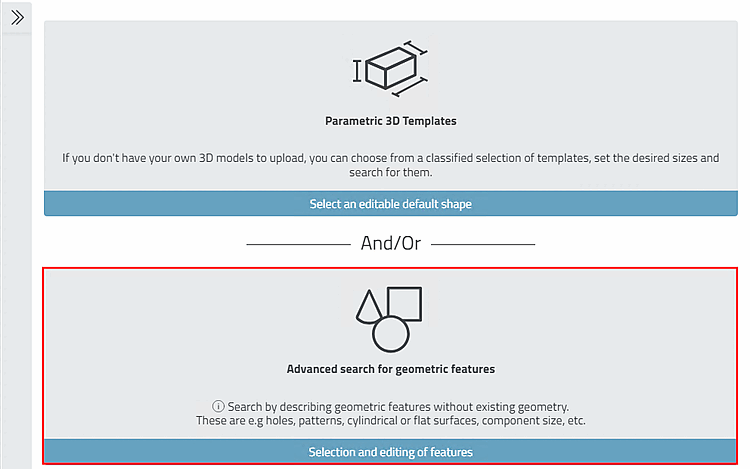

Verwenden Sie zusätzlich Geometrische Merkmale.

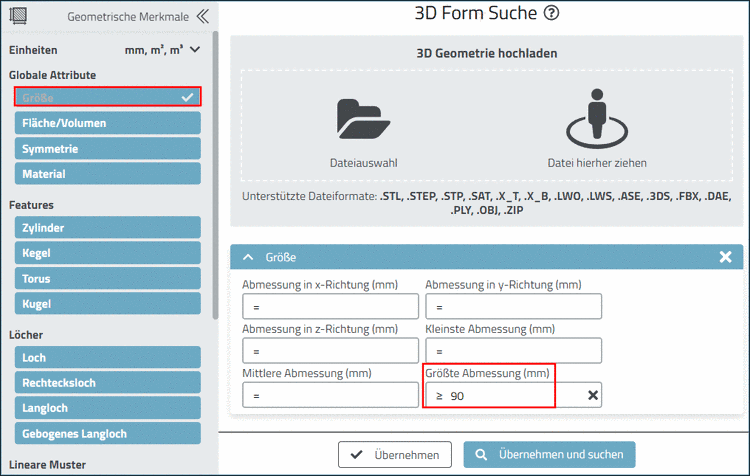

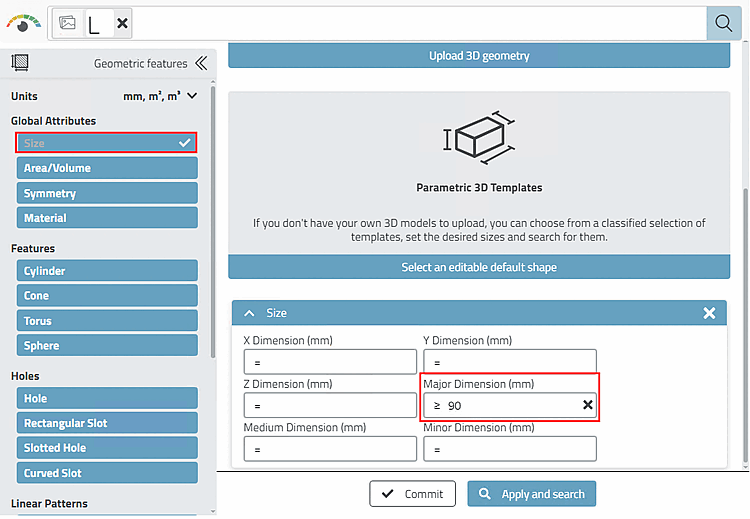

Wählen Sie Größe und tragen Sie unter Größte Abmessung >= 90 ein.

Hinweis Bei Angaben zur Größe können alle 6 oder nur 1 der Optionen verwendet werden.

Tipp Die Angabe nur einer Eigenschaft kann evtl. zielführender sein.

Klicken Sie Übernehmen und suchen.

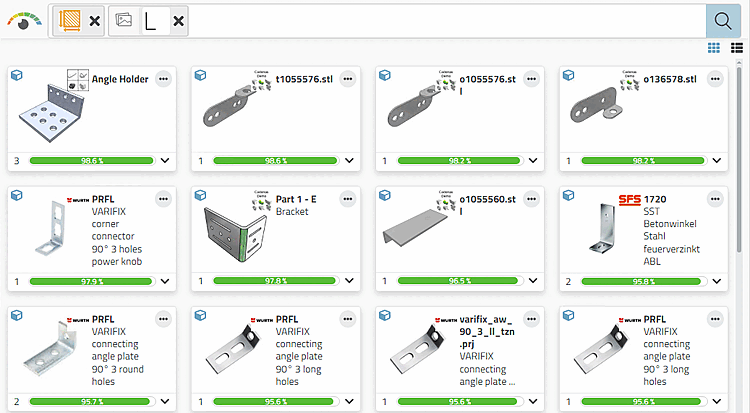

-> Die Suchergebnisse enthalten nun gewünschte Treffer. Es gibt sowohl eine Rundloch- als auch eine Langlochvariante.

Bei einer großen Anzahl von Treffern ist es evtl. sinnvoll weiter einzuschränken. Sie haben die Möglichkeit unter Geometrische Merkmale auf Loch oder Langloch zu spezifizieren.

Öffnen Sie mit Klick auf das entsprechende Icon im Suchfeld den Dialogbereich erneut.

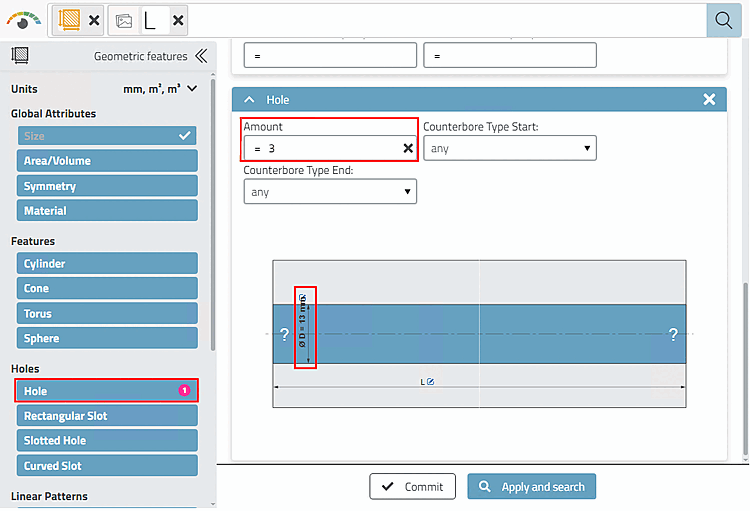

Wählen Sie beispielsweise Loch und tragen Sie die gewünschten Merkmalswerte ein.

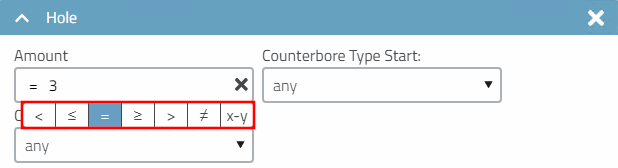

Hinweis Mit "=" können Sie nach exakten Werten suchen. Manchmal ist es besser, den Rahmen nicht zu eng zu setzen, um keine wichtigen Treffer auszuschließen. Arbeiten Sie in diesem Fall mit "größer gleich", "von - bis", etc.

Klicken Sie Übernehmen und suchen.

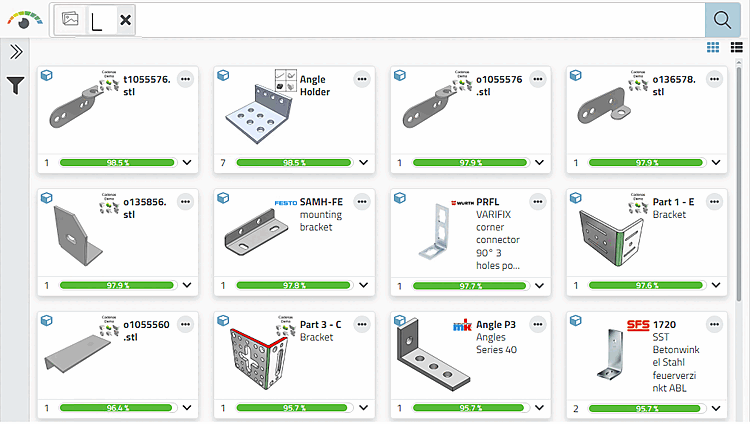

-> Ein genau passender Winkel findet sich nun unter den ersten Suchergebnissen.

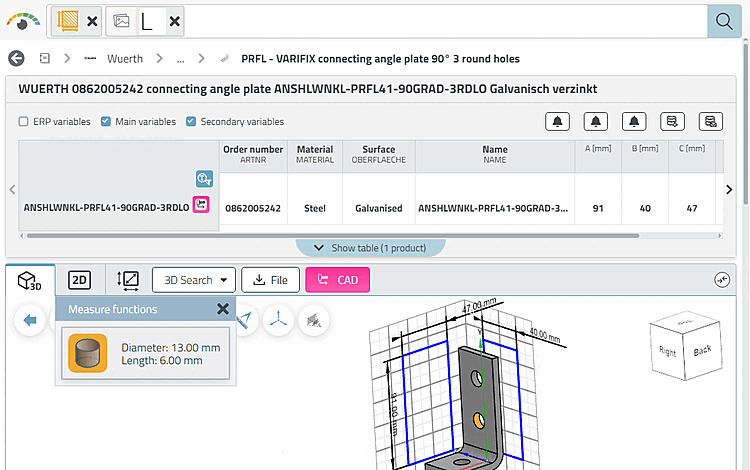

Öffnen Sie das Teil in der Tabellen- und 3D-Ansicht.

Setzen Sie zur Überprüfung beispielsweise Messraster und Messwerkzeug ein.

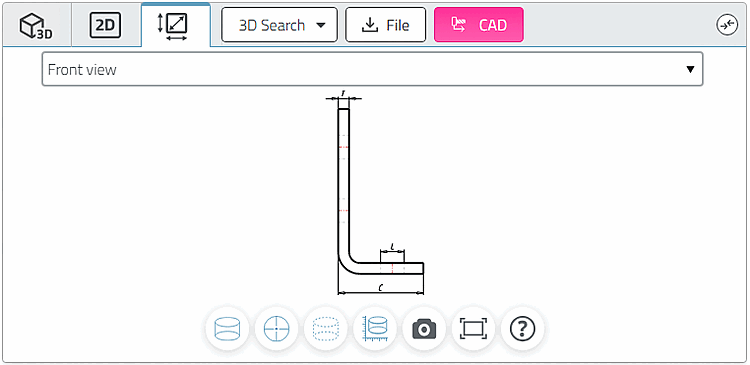

Prüfen Sie das Ergebnisteil gegebenenfalls auch unter Technische Ansichten.
