Wechseln Sie zu PARTproject.

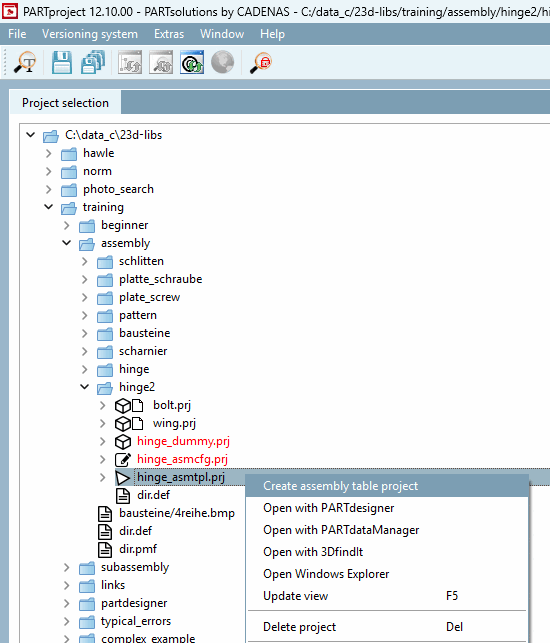

Klicken Sie unter Projektauswahl -> Kontextmenü von scharnier_asmtpl.prj auf den Befehl Assembly-Tabellenprojekt erzeugen.

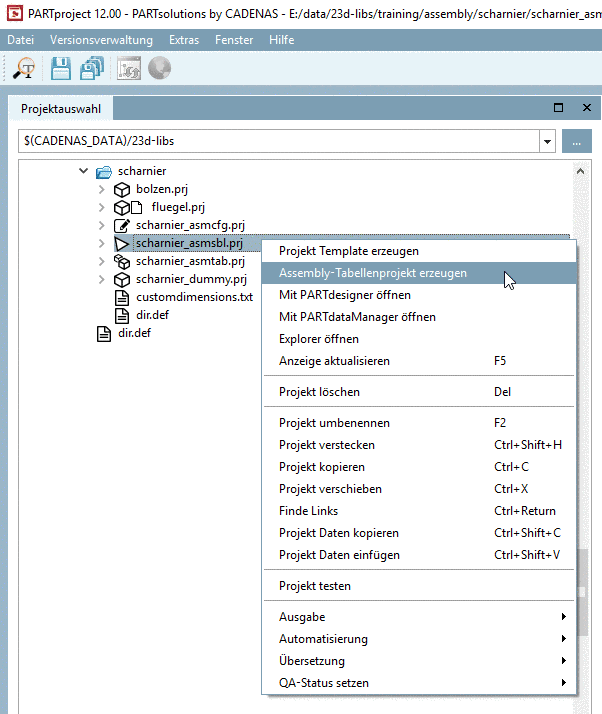

Assembly-Tabellenprojekt erzeugen

Es erscheint das Fenster Assemblytabelle erstellen.

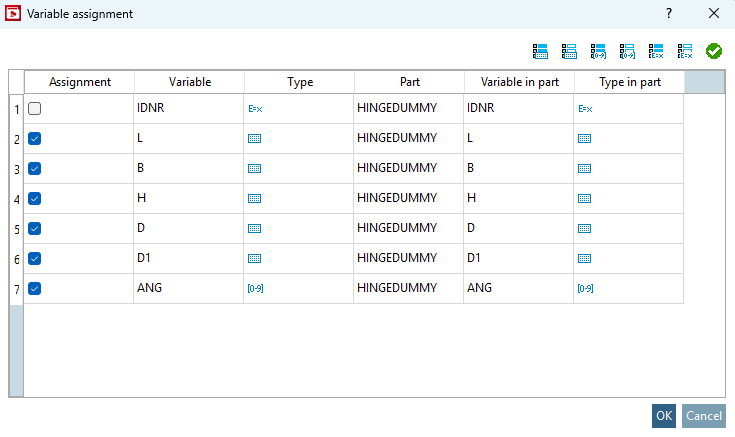

Wählen Sie im Listenfeld dasjenige Projekt aus, welches die Tabelle enthält, mit der Sie die Baugruppe steuern möchten. In unserem Beispiel ist dies "SCHARNIERDUMMY".

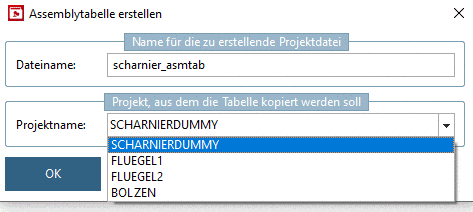

Assemblytabelle erstellen

Selektieren Sie scharnier_asmtab.tab.

Sofern Sie die Tabelle von "scharnier_dummy.tab/tac" bereits angepasst hatten, ist die Normbezeichnung korrekt.

Vergeben Sie ansonsten eine eindeutige Normbezeichnung für die Baugruppe.

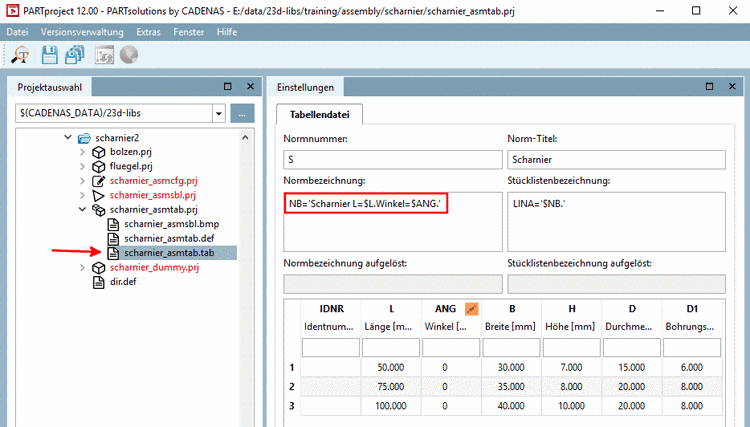

Normbezeichnung vergeben (hier 'Scharnier L=$L.Winkel=$ANG.')

Damit im PARTdataManager nur das Assembly-Tabellenprojekt sichtbar ist und nicht die "Zwischenschritte" Assembly-Schablone und Assembly-Konfiguration, verstecken Sie diese mittels Projekt verstecken im Kontextmenü des Verzeichnisbaumes. Ebenso sollten Sie das Dummy-Projekt verstecken.

Aktualisieren Sie den Index.

-> Anwählbar sind nun im PARTdataManager die beiden Einzelteile "Scharnierflügel" und "Scharnierbolzen" und das Assembly-Tabellenprojekt "Scharnier".

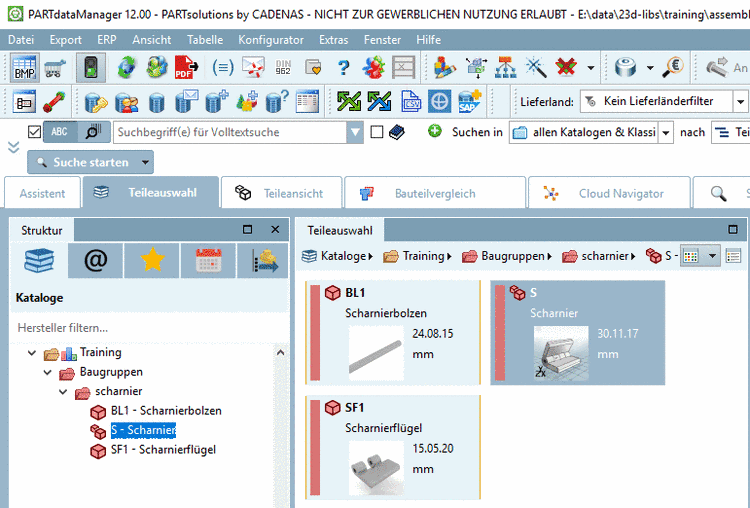

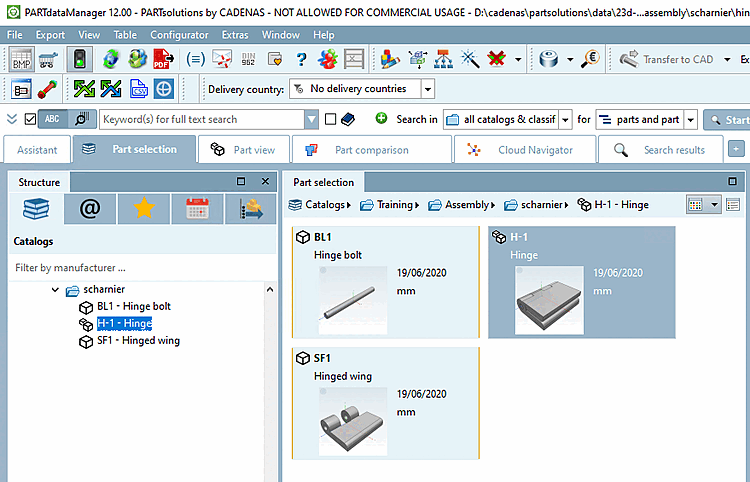

Scharnier in PARTdataManager Teileauswahl

Öffnen Sie die Teileansicht.

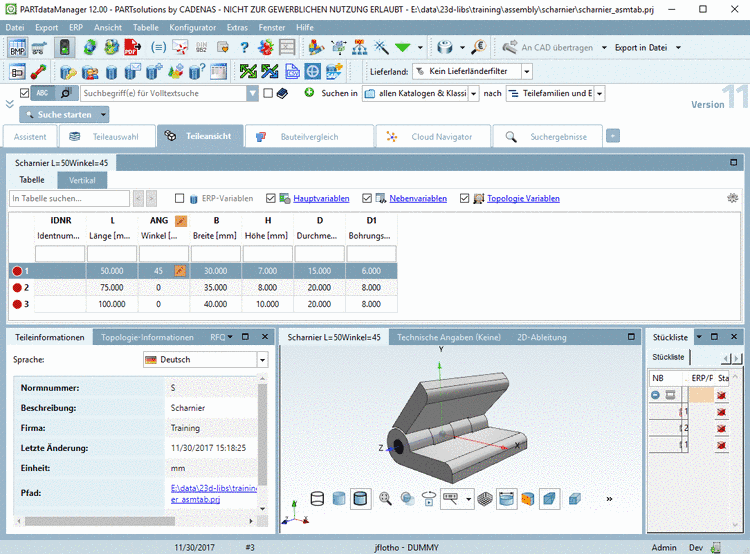

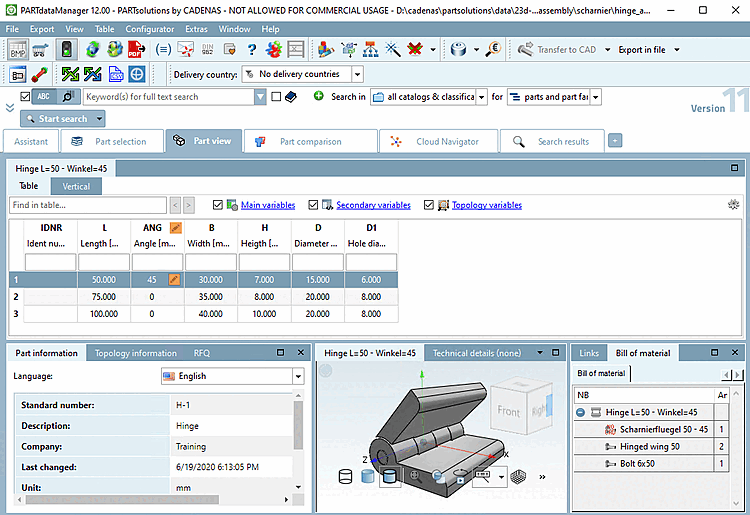

Scharnier in PARTdataManager Teileansicht

Übergeben Sie die Baugruppe an ein CAD-System (im Beispiel unten mit zwei verschiedenen Winkelstellungen).

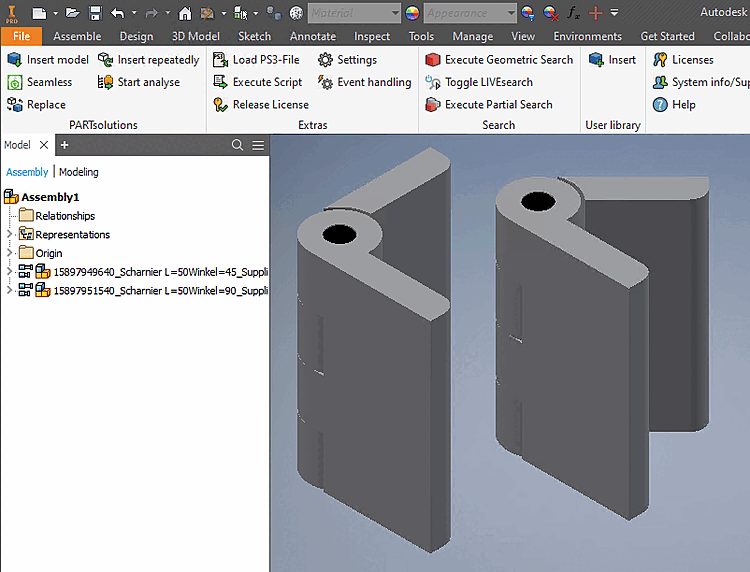

Scharnier beispielhaft in Inventor
