5.12.15.4.2. Klasse zuweisen

Um ein Bauteil zu klassieren, also einer bestimmten Klasse zuzuweisen, gehen Sie folgendermaßen vor:

  1. Selektieren Sie die Projektdatei des Bauteils, welches Sie klassieren wollen.

  2. Klicken Sie auf Durchsuchen ... im Feld Klassifikation (my_class1).

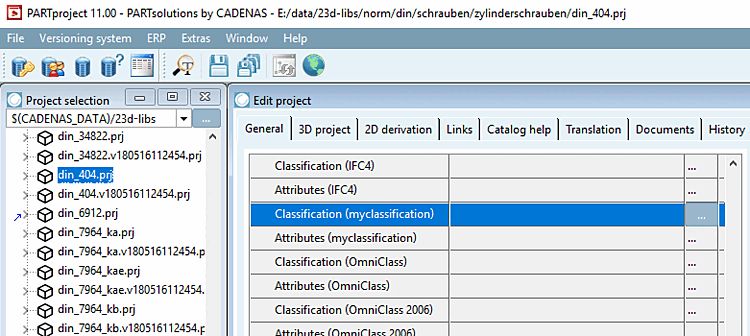

    Allgemein -> Klassifikation (my_class)

    Allgemein -> Klassifikation (my_class)

  3. -> Das Dialogfenster Klassifizierung wird geöffnet.

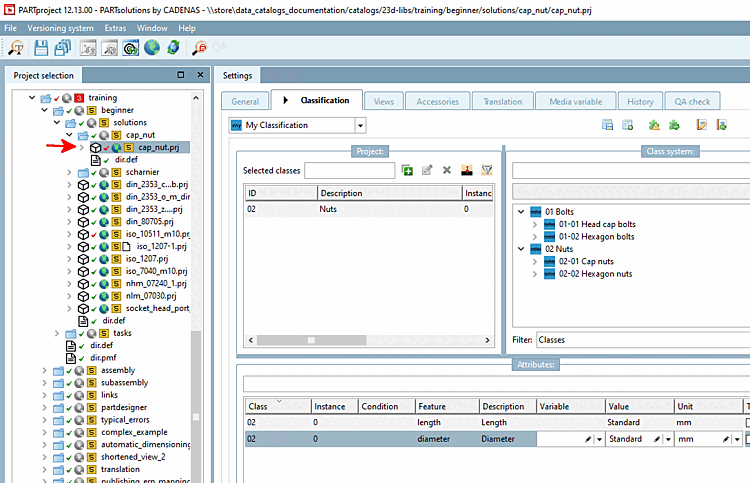

    Dialogfenster "Klassifizierung"

    Dialogfenster "Klassifizierung"

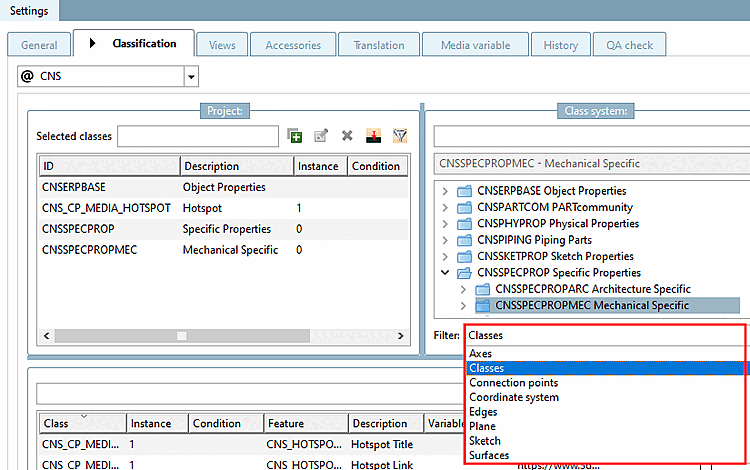

  4. Wählen Sie unter Filter die Auswahl Klassen.

    -> Jetzt wird der Klassifikationsbaum angezeigt.

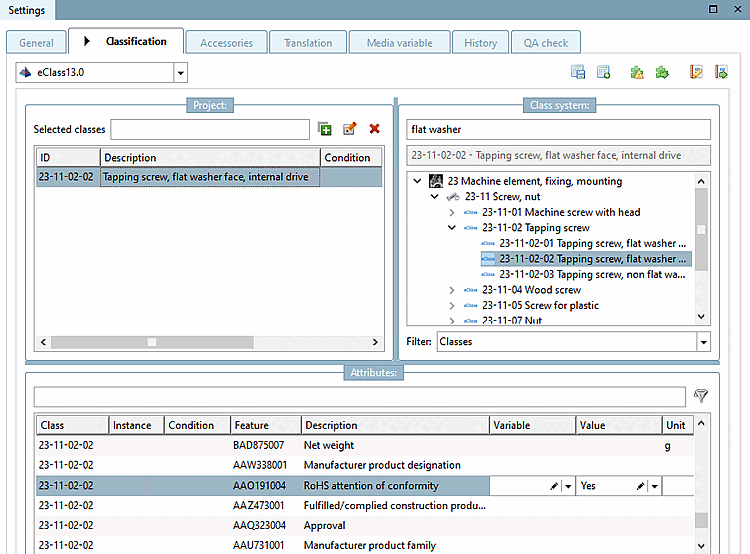

  5. Wählen Sie die Klasse innerhalb Ihrer Klassifikation, in welche das gewählte Bauteil aufgenommen werden soll.

  6. Ordnen Sie die Klasse per Doppelklick oder per Schaltfläche zu.

  7. Schließen Sie das Fenster mit OK.

  8. Speichern Sie die Änderungen.

  9. -> Im Feld Klassifikation (myclass) erscheint das gewählte Verzeichnis.
