Durchsucht werden bei einer Volltextsuche nicht nur Tabellenwerte, sondern auch topologische Längenmaße, was besonders bei Eigenteilkatalogen von Vorteil ist, denn hier fehlt oft eine ausführliche Sachmerkmalstabelle.

Treffer aus der Topologie werden in einer eigenen Spalte Topologie angezeigt und sind gelb markiert.

(Alternativ bieten sich vor allem auch Topologiesuche und Geometrische Suche (3D) an.)

Voraussetzung:

Die Verwendung des Features erfordert einen upgedateten Volltextsuchindex plus entsprechend gesetzten Konfigeintrag.

In der Konfigurationsdatei partsol.cfg, Block INDEX:LUCENE, Schlüssel TopologyCatalogs fügen Sie den gewünschten Katalogpfad in folgender Form ein:^[21]

cat/<catalog_name>

Details hierzu finden Sie unter Abschnitt 1.3.8.6.15, „Update Volltextsuchindex (und Geosuchindex) für das Finden von topologischen Werten über Volltextsuche“ in PARTsolutions - Handbuch für Administration.

Beispiel:

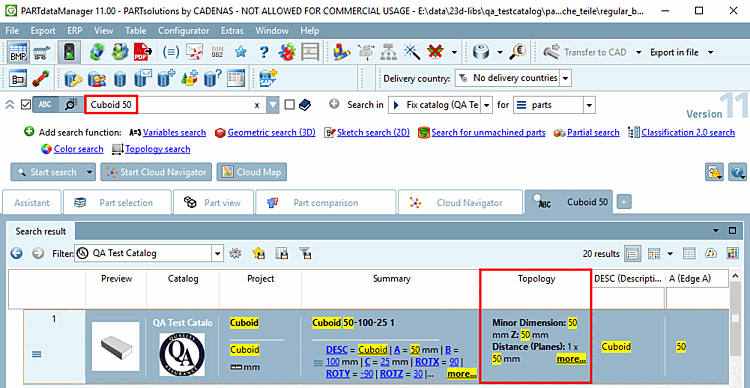

Die Abb. zeigt ein Beispiel, wo mit dem Suchbegriff "Cuboid 50" gesucht wurde.

In der Teileansicht finden Sie zusätzlich das Dockingfenster Topologie-Informationen mit einer detaillierten Auflistung, welche auch die Anzahl der jeweiligen Vorkommnisse enthält. Siehe Abschnitt 1.4.9, „Dockingfenster "Topologie-Informationen"“.

Beispiel: Suche nach "Cuboid 50". "Cuboid" wird in der Tabelle gefunden, "50" anhand der Topologie (auch wenn es keine Tabellenwerte gibt).

Explizite Topologiesuche

Eine explizite Topologiesuche verwenden Sie für detaillierte Suchen.

Suchen Sie beispielsweise "3 Löcher mit Durchmesser 5", dann schalten Sie hierzu die Topologiesuche hinzu.

Siehe hierzu unter Abschnitt 1.3.4.12, „Topologiesuche“.
