7.17. Dockingfenster "3D Vergleich"

Mit dem 3D Vergleich können Sie zwei Bauteile in einer 3D-Ansicht (und tabellarisch) miteinander vergleichen.

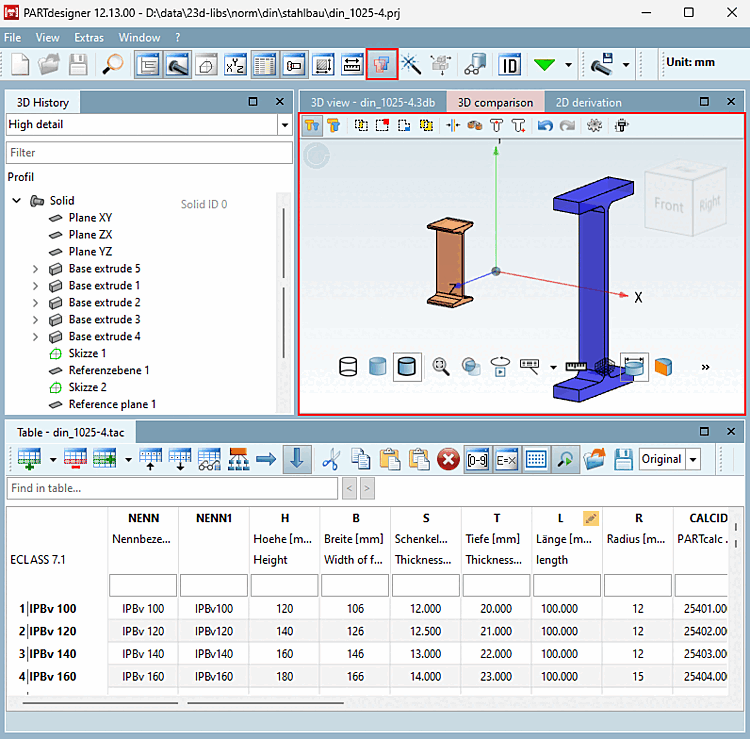

3D Vergleich [3D comparison] im PARTdesigner

3D Vergleich [3D comparison] im PARTdesigner

Sie benötigen dafür eine beliebige *.3db Datei eines Bauteils und das Vergleichsmodell als STEP Datei. Andere Dateiformate können nicht verwendet werden.

Bauteile vergleichen

Um die beiden Dateien miteinander zu vergleichen, gehen Sie wie folgt vor:

  1. Öffnen Sie das gewünschte Bauteil im PARTdesigner.

  2. 3D Vergleich [3D comparison]: Klicken Sie auf die Schaltfläche, um eine STEP Datei zu importieren.

    Wählen Sie eine Datei von Ihrem Rechner aus und klicken Sie auf Öffnen [Open].

  3. Das Dialogfenster für den Import öffnet sich.

    Nehmen Sie dort, falls gewünscht, in den erweiterten Einstellungen die Konfiguration vor.

  4. Klicken Sie auf OK, um den Import Prozess zu starten.

  5. Die Datei wird in dem Dockingfenster 3D Vergleich [3D comparison] geladen und Sie können die beiden Dateien miteinander vergleichen.

Links oben stehen folgende Befehle zur Verfügung:

  • 3D-Datei laden [Open 3D file...]: Hier mit können Sie weitere Step-Dateien laden. Mit der Zuweisung als 1. oder 2. Projekt wird das Teil im 3D-Vergleich angezeigt.

  • Aktuelle Geometrie laden/aktualisieren [Load/update current geometry]: Haben Sie beispielsweise die Tabellenzeile geändert, können Sie die Vorschau im Teilevergleich aktualisieren.

  • Alle Projekte entfernen [Remove all projects]

Weitere Informationen zum Bauteilvergleich finden Sie unter Abschnitt 2.1.6.10.3, „ 3D-Vergleich “ in PARTsolutions - Anwender.

Einstellungen [Settings]

Einstellungen werden im PARTdesigner nicht unterstützt.

Technische Ansichten [Technical views]

Die technische Ansicht wird im PARTdesigner nicht unterstützt. Nutzen Sie für den Vergleich zweier technischer Ansicht 3Dfindit / PARTdataManager.
