3.1.15.3.1. Klassifikations-Icons

Rohrleitungs-Informationen

Icon

Bedeutung [Meaning] / Tooltip

Enthält Rohrleitungs-Informationen [Contains piping information]

Entsprechend klassifizierte Teile können beispielsweise in NX, Creo oder Revit für Piping verwendet werden.

Standards Klassifikation

Icon

Bedeutung [Meaning]

S = Klassifiziert nach Standards-Klassifikation

Alle Teile aus Normkatalogen sind Teil der Standards-Klassifikation und sind mit dem Standards-Icon in der linken, oberen Ecke gekennzeichnet.

Alle Teile aus Herstellerkatalogen, die einen Verweis auf ein Normteil tragen, sind zusammen mit dem entsprechenden Teil des Norm-Katalogs in der entsprechenden Klasse der Standards-Klassifikation eingetragen.

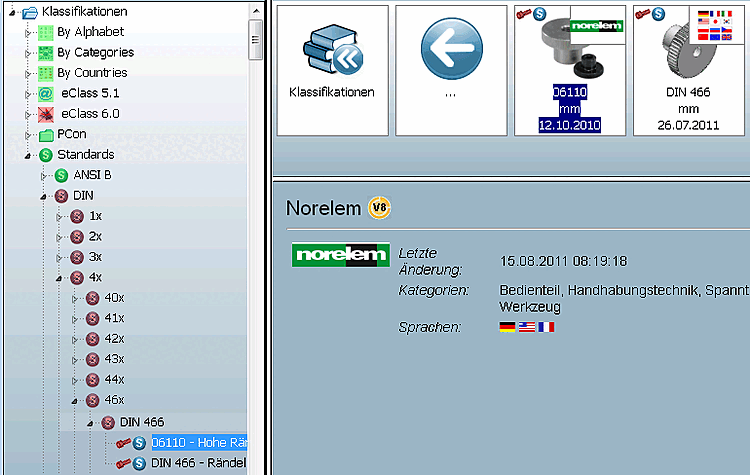

Teileauswahl [Part selection] - Registerseite "Klassen [Classes]" - Standards Klassifikation

Teileauswahl [Part selection] - Registerseite "Klassen [Classes]" - Standards Klassifikation

Wenn Sie im Dialogfenster Verweise im Listenfeld die Auswahl Standards treffen, werden nur Normteile angezeigt.

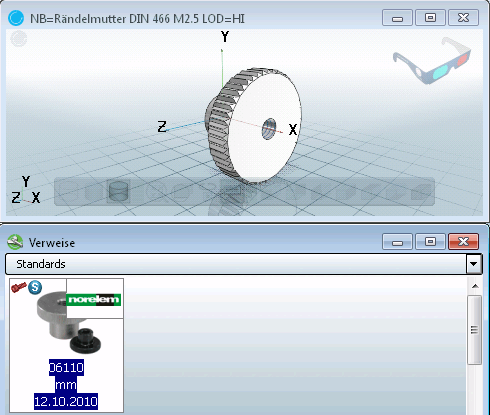

Teileansicht [Part view] - Dialogfenster "Verweise [Links]"

Teileansicht [Part view] - Dialogfenster "Verweise [Links]"

Bei Verwendung von PARTsolutions mit ERP-Kopplung ergeben sich noch weitere Möglichkeiten:
