Mit dieser Funktion erstellen Sie ein Diagramm, welches die Projektabhängigkeiten darstellt.

Voraussetzung: In der Konfigurationsdatei prjdependency.cfg ist im Block Settings der Schlüssel GENERATEDEPENDENCIESONINDEXUPDATE mit Wert ='1' gesetzt.

Rufen Sie den Kontextmenübefehl auf Projekt-Ebene auf.

PARTproject → Rechtsklick in der Projekt Auswahl [Project selection] auf Projektebene → Ausgabe [Output] → Projektabhängigkeiten [Project dependencies]

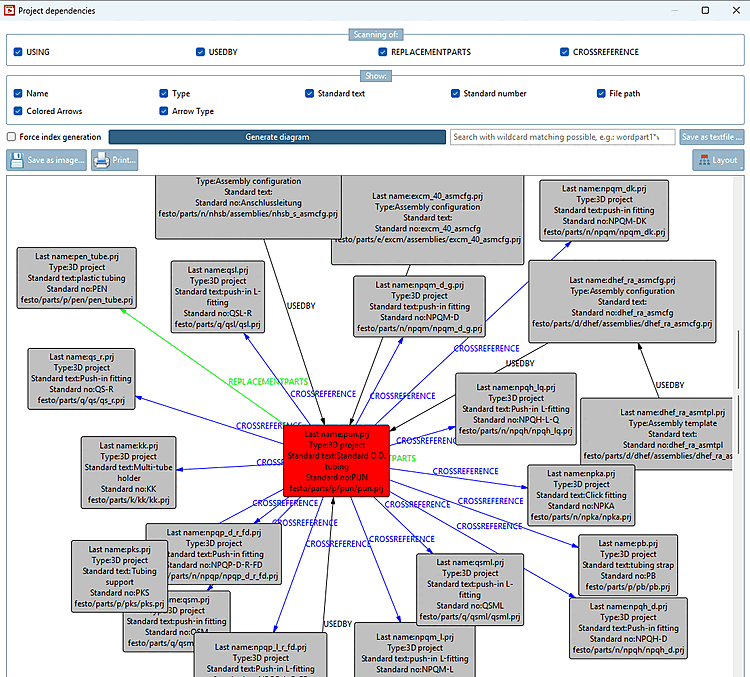

Dialogfenster Projektabhängigkeiten [Project dependencies]

Im Bereich Anzeigen [Show] können Sie auswählen, welche Informationen zu der jeweiligen Abhängigkeit angezeigt werden sollen. Sie können dabei Name, Type, Normtext [Standard text], Norm Nummer [Standard number] und Dateipfad [File path] auswählen.

Ist noch kein Index vorhanden, wird bei der Erstellung des Diagrams dieser erstellt. Dabei erscheint eine entsprechende Hinweismeldung. Über Indexgenerierung erzwingen [Force index generation] wird der Index aktualisiert, sobald Sie auf Diagramm generieren [Generate diagram] klicken.

Sie können sich das Diagramm über die Schaltfläche Layout als Baum [Tree] oder Feder-Modell [Spring model] anzeigen lassen.

Bei Bedarf ist es möglich, in dem angezeigten Diagram über die Suchzeile einen Knotenpunkt zu finden. Der Begriff kann in dem Projekt an beliebiger Stelle stehen. Haben Sie einen Suchbegriff eingegeben und es gibt Treffer, werden diese mit gelber Farbe hervorgehoben.

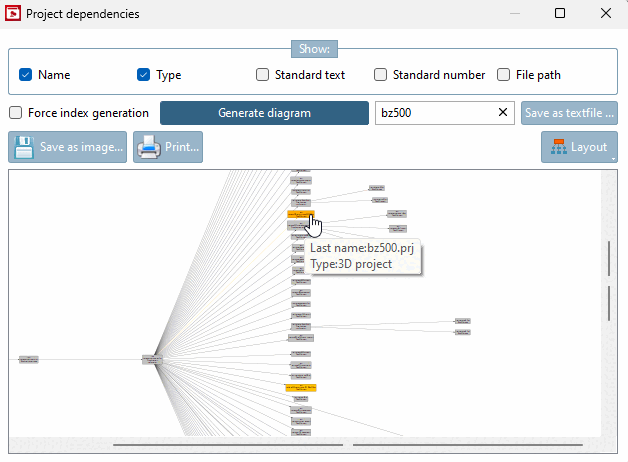

Dialogfenster Projektabhängigkeiten [Project dependencies] mit Suchergebnissen

Sie können sich das angezeigte Diagram über Als Textdatei speichern... [Save as textfile ...] oder Als Bild speichern... [Save as image...] auf dem Computer speichern oder direkt auf Drucken... [Print...] klicken.
