Öffnen Sie 3Dfindit mit Klick auf den entsprechenden Punkt im CAD-Menü.

Beispielhaft ENTERPRISE-3Dfindit Toolbar im CAD

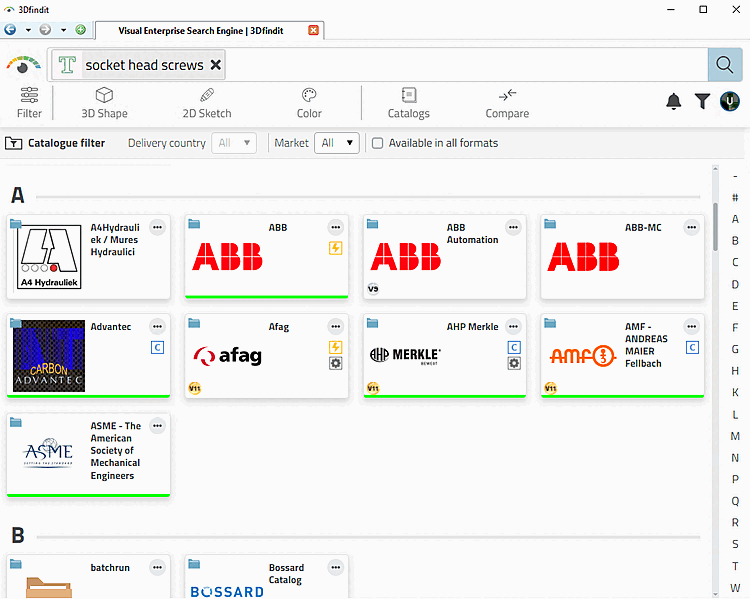

-> 3Dfindit wird mit der Katalogauswahl geöffnet.

Tragen Sie im Suchfeld den Begriff "zylinderschraube" ein. (Ist beispielsweise die Artikel- oder ERP-Nummer bekannt, können Sie auch direkt mit dieser suchen.)

Katalogauswahl

Klicken Sie auf .

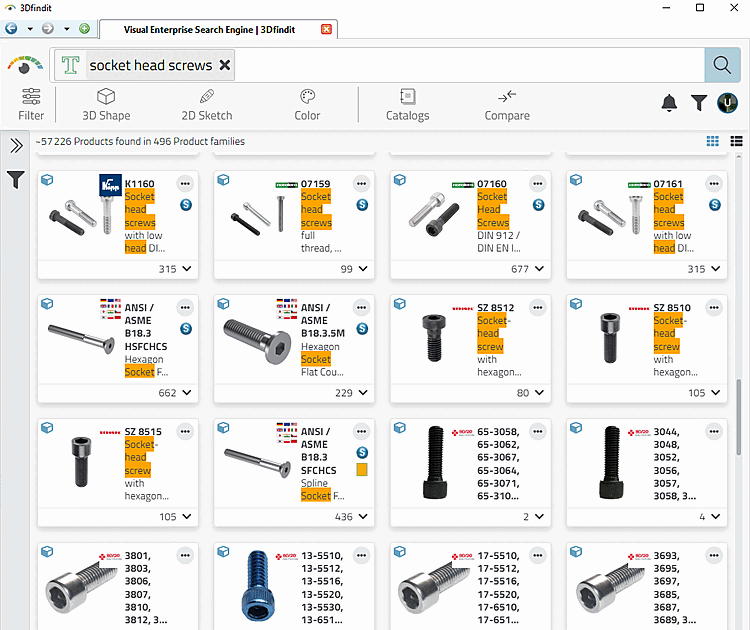

-> Die Suchergebnisse werden angezeigt.

-> Links steht nun der Dialogbereich Filter zur Verfügung.

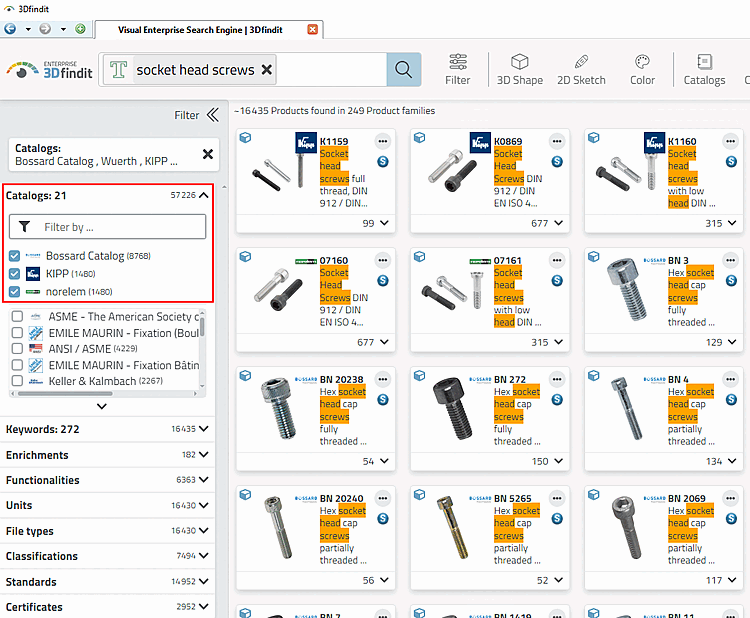

Öffnen Sie den Filter per Pfeil-Icon und filtern Sie beispielsweise nach Katalogherstellern.

Kataloge filtern

-> Bei jeder Änderung wird die Suche unmittelbar ausgeführt und die Anzeige angepasst.

Öffnen Sie das gewünschte Teil.

-> Tabelle und 3D Ansicht werden geöffnet.

Wählen Sie in der Tabelle die gewünschte Ausprägung.

Klicken Sie Export to CAD.

-> Das Bauteil wird ans CAD-System übergeben.

-> Im Dialog Aktivitäten [Activities] erhalten Sie eine entsprechende Benachrichtigung.

-> Das Bauteil erscheint im CAD.
