3.2.8.1.1. Exportieren aus PARTbom

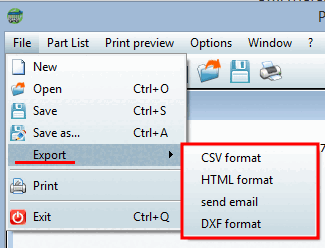

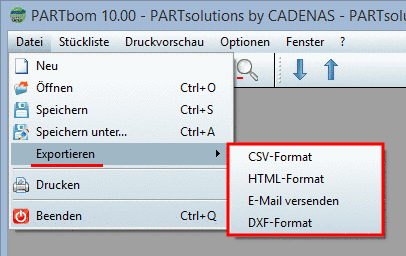

Sie können PARTbom-Dateien auf verschiedene Weisen exportieren.

Je nachdem, welches Exportformat Sie wählen, werden die entsprechenden Formularbereiche exportiert.

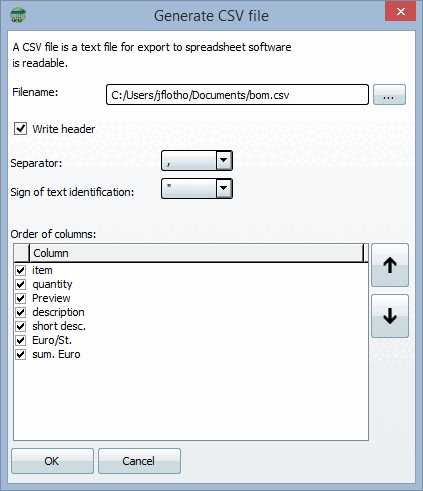

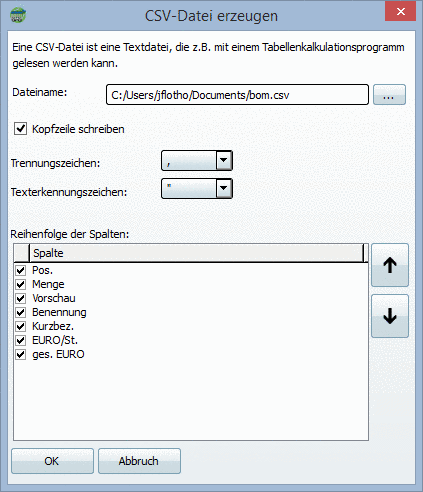

  • Export im CSV-Format [CSV format]:

    --> Es wird nur die PARTbom-Tabelle [Table] exportiert. Diese kann wiederum z.B. in Microsoft Excel importiert werden.

    Trennungszeichen [Separator] und Texterkennungszeichen [Sign of text identification] hängen dabei jeweils vom Tabellenkalkulationsprogramm ab, in das die Tabelle später importiert werden soll.

    [Hinweis]Hinweis

    Die Endung .csv muss Bestandteil des Dateinamens sein!

    Ggf. manuell ergänzen.

    Innerhalb der Exportieren [Export]-Kontextmenüs läßt sich mit den großen Pfeil-Schaltflächen (rechts im Menü) zwischen den Zeilen der Spaltenliste wechseln.

  • Export im HTML-Format [HTML format]:

    HTML kann direkt (ohne E-Mail versenden [send email]) erstellt werden.

  • E-Mail versenden [send email]

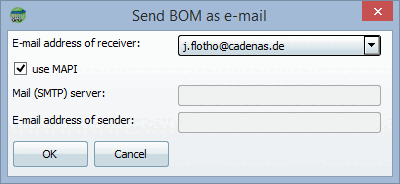

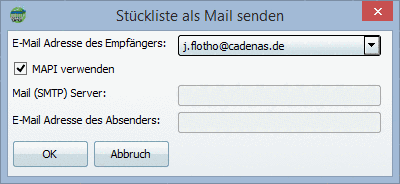

    Stückliste als E-Mail senden [Send BOM as e-mail]:

    Es wird das gesamte Formular im HTML-Format [HTML format] als E-Mail exportiert. Den Namen Ihres Mail-Servers finden in Ihrem Browser.

    MAPI verwenden [use MAPI]: Wenn Sie die Option aktivieren, wird die E-Mail direkt aus der Anwendung versendet ohne dass das E-Mail-Programm geöffnet wird.

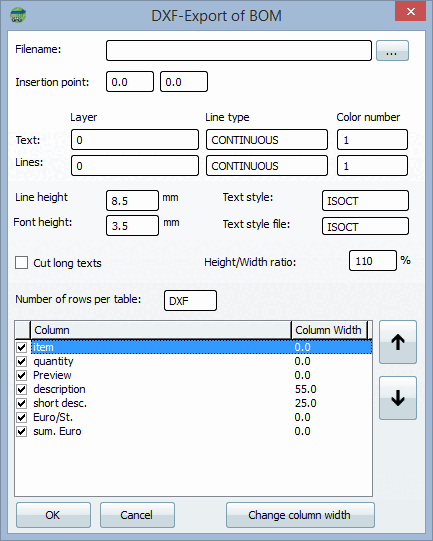

  • Export im DXF-Format [DXF format]:

    Es wird nur die PARTbom-Tabelle [Table] exportiert.

    Sie kann später von einem CAD-System aus importiert werden. Über verschiedene Eingabefelder lassen sich bereits in PARTbom Tabellen-Darstellungskriterien festlegen, die dann im CAD-System berücksichtigt werden.

    Mit der Option Zu lange Texte abschneiden [Cut long texts] kann der dargestellte Text einer Tabellenzelle auf die Länge der Zelle limitiert werden. Die Höhen-/Breitenverhältnis [Height/Width ratio]-Voreinstellung von 110% orientiert sich am eingestellten Textstil ISOCT.

    Im Eingabefeld Zahl der Zeilen pro Tabelle [Number of rows per table] entscheiden Sie über die dargestellte Zeilenzahl pro Seite. Solange Sie den „Wert“ DXF eingestellt lassen, wird die maximal mögliche Zahl an Tabellenzeilen für jede Seite angezeigt. DXF entspricht der Einstellung 0 , d.h. es ist keine Limitierung auf eine bestimmte Zeilenzahl festgelegt.

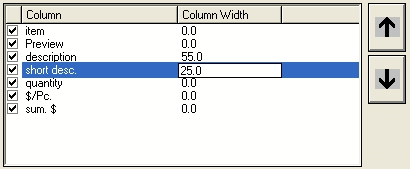

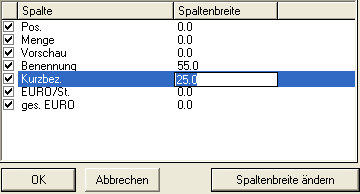

    Spaltenbreite ändern [Change column width]

    Um Spaltenbreiten zu ändern, markieren Sie den betreffenden Spaltennamen und klicken auf den Button Spaltenbreite ändern [Change column width].

    -> Der Wert der Spaltenbreite blinkt und kann nun manuell geändert werden.

    Damit die Änderung übernommen wird, bestätigen Sie mit ENTER bzw. markieren eine andere Zeile der Spaltenliste.

    [Hinweis]Hinweis

    Die Felder Textstil [Text style] und Textstildatei [Text style file] sollten den gleichen DXF-Stil enthalten! Neben ISOCT sind auch ISOCP und ITALIC mögliche Stile.
