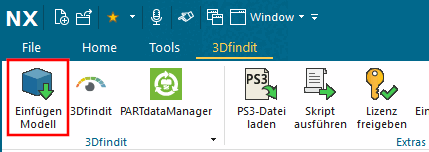

Starten Sie NX und klicken Sie im PARTsolutions Menü auf Einfügen 3D [Insert 3D].

Klicken Sie im PARTdataManager auf den Button An CAD übertragen [Transfer to CAD] (NX **).

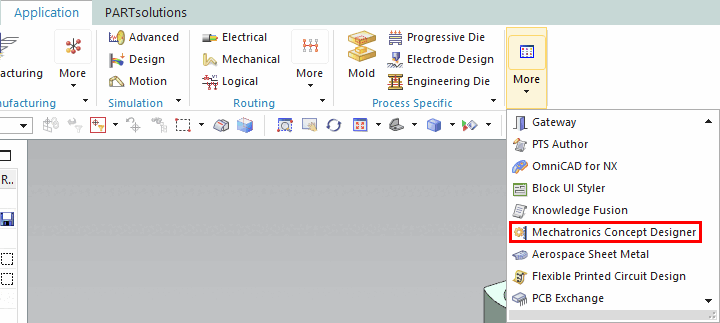

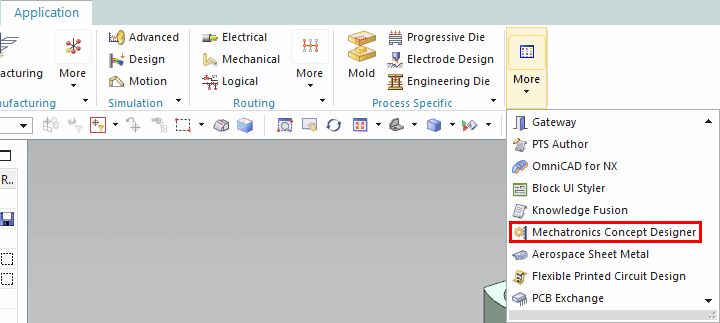

Gehen Sie zu Anwendung -> Weitere -> Mechatronics Concept Designer.

Öffnen Sie mit Klick auf das Icon links im Menü den Sequenz-Editor.(Lösen Sie das Dockingfenster dann am besten ab und platzieren Sie es unten in NX.)

Klicken Sie im Kontextmenü von Root auf Operation hinzufügen:

Das Dialogfenster Operation erscheint. Nehmen Sie hier momentan keine Änderungen vor.

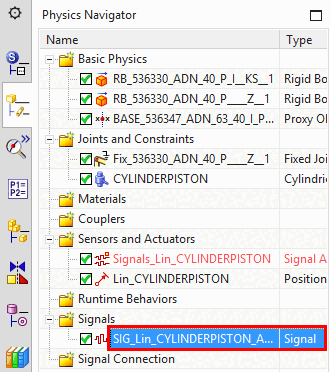

Klicken Sie links im Physik-Navigator auf das Item unter Signals oder Couplers (hier im Beispiel Signals), welches Sie auf der Zeitskala zufügen möchten:

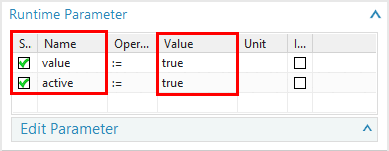

Aktivieren Sie dann im Fenster Operation die Laufzeit-Parameter und bestätigen Sie mit OK.

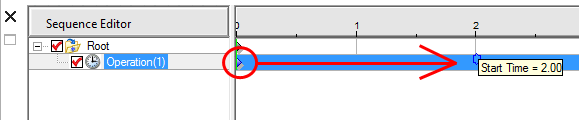

Bewegen Sie den „Meilenstein“ zu dem Punkt, an dem das Signal / der Coupler ausgelöst werden sollen.

Drücken Sie den “Start” Button , um die Simulation zu starten.

-> Nach 2 Sekunden fährt der Kolben - entsprechend den zuvor eingestellten Werte - aus dem Zylinder.

Hinweis Falls Sie Bewegungsprofile benutzen, müssen Sie zuerst alle Auswahlkästchen von Signal und Coupler deaktivieren, damit MCD ordnungsgemäß arbeitet.
