2.3.8.2.2.2. Zufügen neuer Schlüssel

Im folgenden Beispiel soll ein Schlüssel zugefügt werden, der als zusätzliches Attribut unter Parameter erscheint.

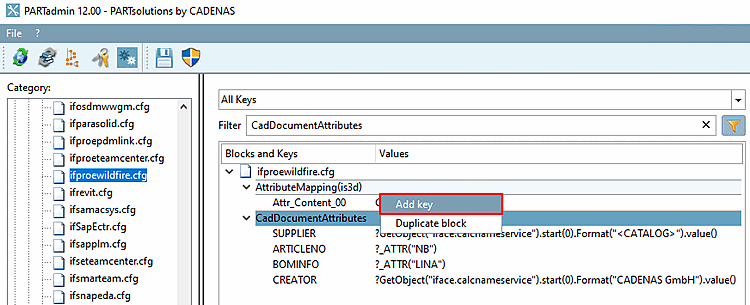

  1. Öffnen Sie unter PARTadmin -> Kategorie [Category] -> PARTsolutions -> Konfigurationsdateien [Configuration files] -> $CADENAS_SETUP -> ifproewildfire.cfg den Block CadDocumentAttributes.

    Creo: Parameter

    Creo: Parameter

  2. Fügen Sie einen Schlüssel ein.

  3. Speichern Sie die Einstellung in PARTadmin.

  4. Exportieren Sie ein Bauteil nach Creo.

    -> Der zugefügte Schlüssel erscheint nun als weiteres Attribut auf der Dialogseite Parameter.

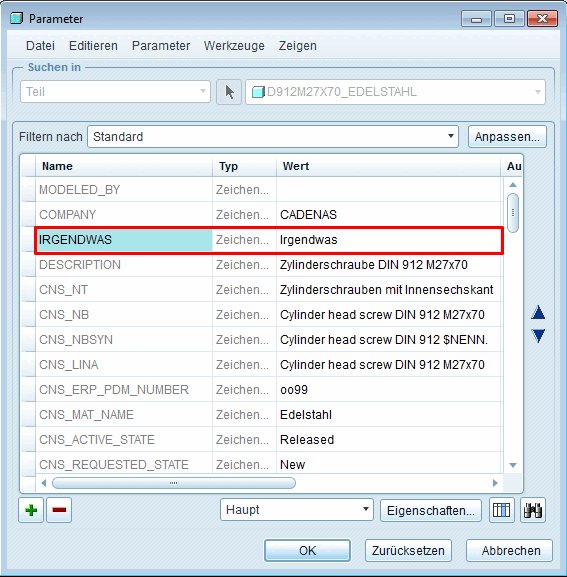

    Creo: Parameter - Extra-Attribut

    Creo: Parameter - Extra-Attribut
