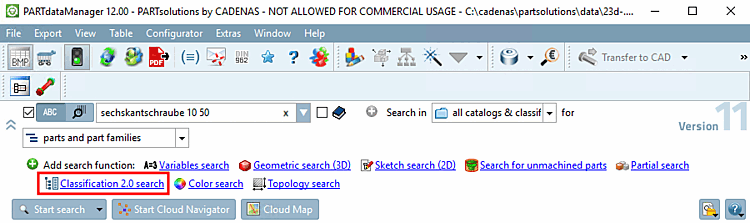

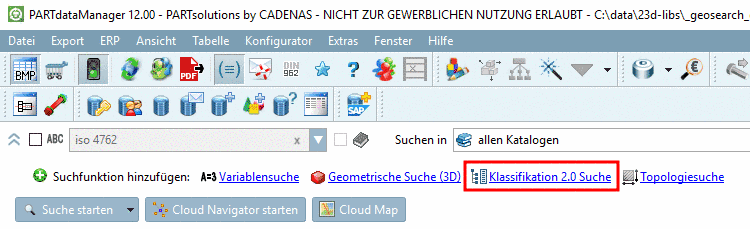

Rufen Sie Klassifikation 2.0 Suche [Classification 2.0 search] auf.

-> Es öffnet sich das gleichnamige Dialogfenster.

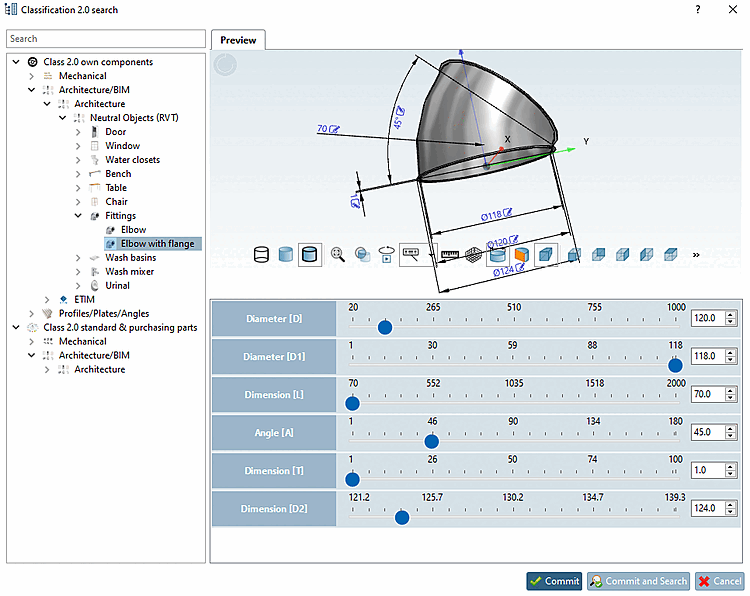

Selektieren Sie im Indexbaum ein passendes Class 2.0 Eigenteil (hier im Beispiel "Rohrbogen mit Flansch").

Passen Sie die Variablen des parametrisch angelegte Modells mittels Schieberegler oder Eingabefeld an.

Hier im Beispiel wurde Innendurchmesser 118, Außendurchmesser 120 und Flanschaußendurchmesser 124 gesetzt.

Klicken Sie abschließend auf Übernehmen [Commit].

-> Die Ansicht wechselt zurück zum Hauptfenster.

Passen Sie noch die Einstellung unter Suchen in [Search in] an (z.B. allen Katalogen Klassifikationen [all catalogs classifications] oder Aktueller Katalog [Current catalog] xy). Unter Suchen nach ist in der Regel die Einstellung Einzelteile vorteilhaft.

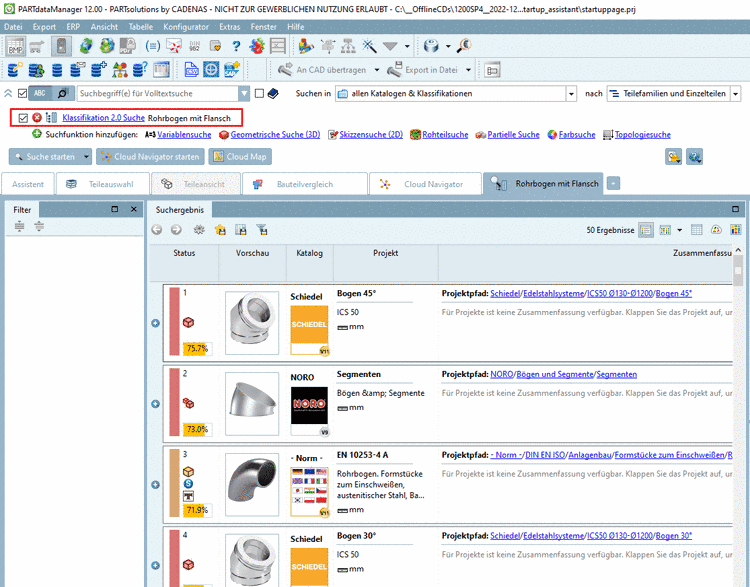

Klicken Sie Suche starten [Start search].

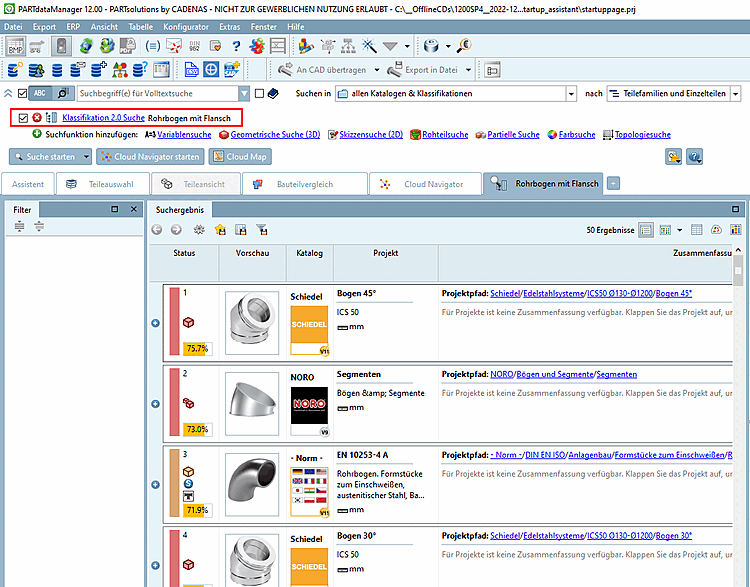

-> Die Ergebnisse werden standardmäßig auf einer eigenen Registerseite ausgegeben.

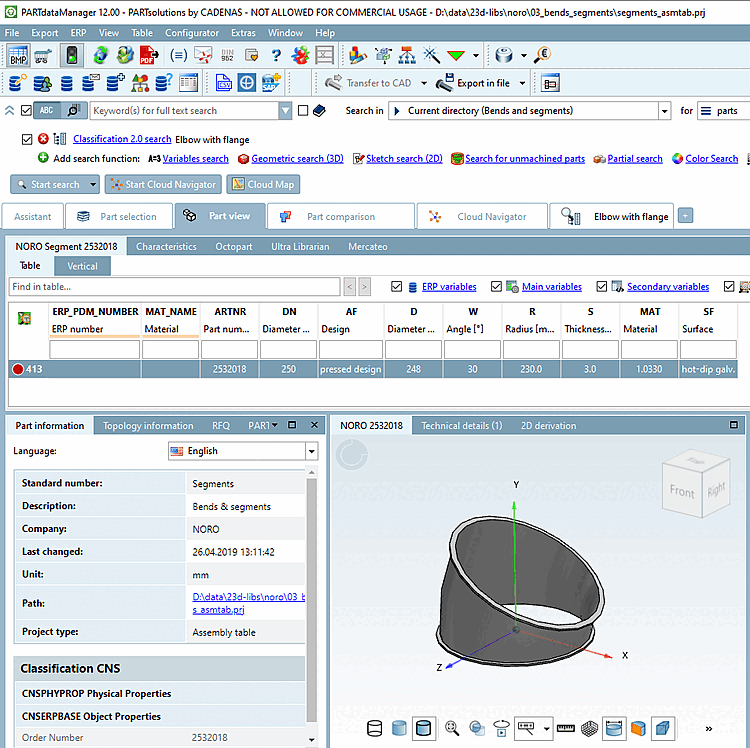

Öffnen Sie das gewünschte Teil (hier im Beispiel das Teil aus dem NORO Katalog).

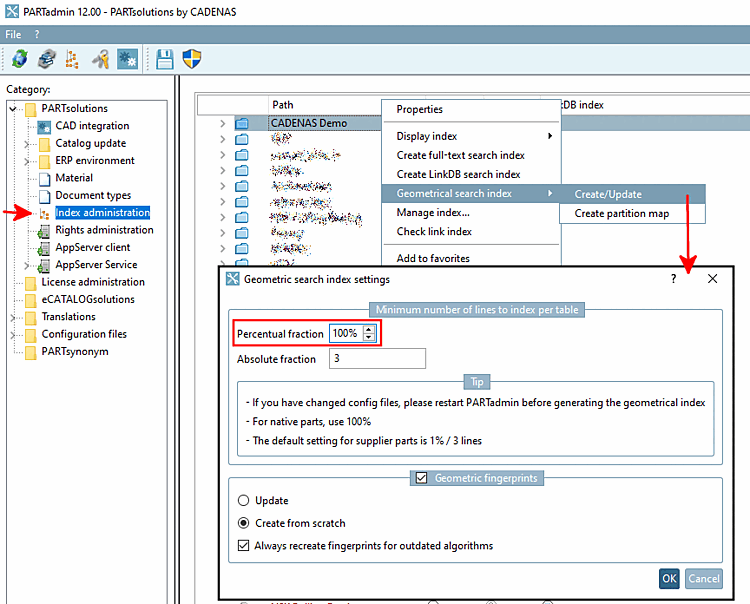

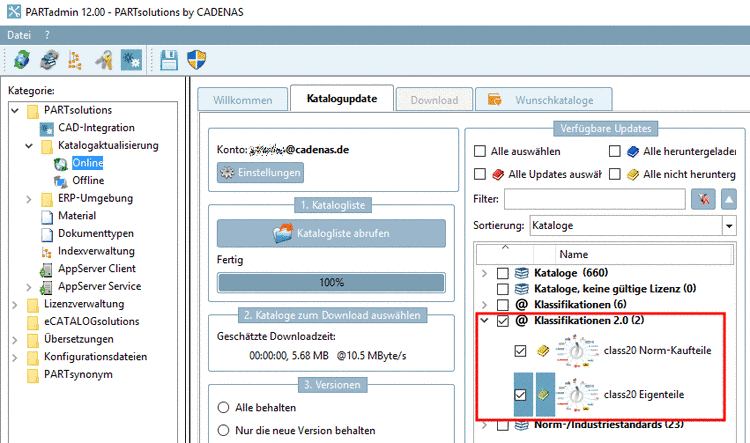

Hinweis Die Form ist grundsätzlich passend, aber die Werte weichen relativ stark von den Suchwerten ab. (Daher auch nur 73% geometrische Ähnlichkeit.) Die Tabelle enthält zwar auch exakt passende Werte, aber diese sind nicht indexiert. Dies ist bei Hersteller-Katalogen der Standardfall, dass nur ein bestimmter Prozentsatz aller Tabellenwerte indexiert ist. Administrativ kann ein Katalog jederzeit zu 100% indexiert werden. PARTadmin -> Indexverwaltung [Index administration] -> Geosuchindex [Geometrical search index] -> Erstellen/Aktualisieren [Create/Update] -> Prozentualer Anteil [Percental fraction]

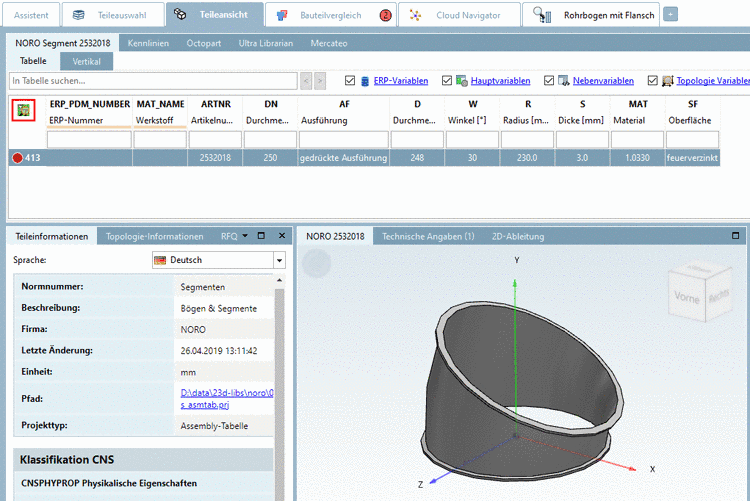

Klicken Sie auf das Icon Suchergebnisfilter an/aus [Search filter on/off].

-> Es werden alle Tabellenzeilen angezeigt und das Icon ist ausgegraut .

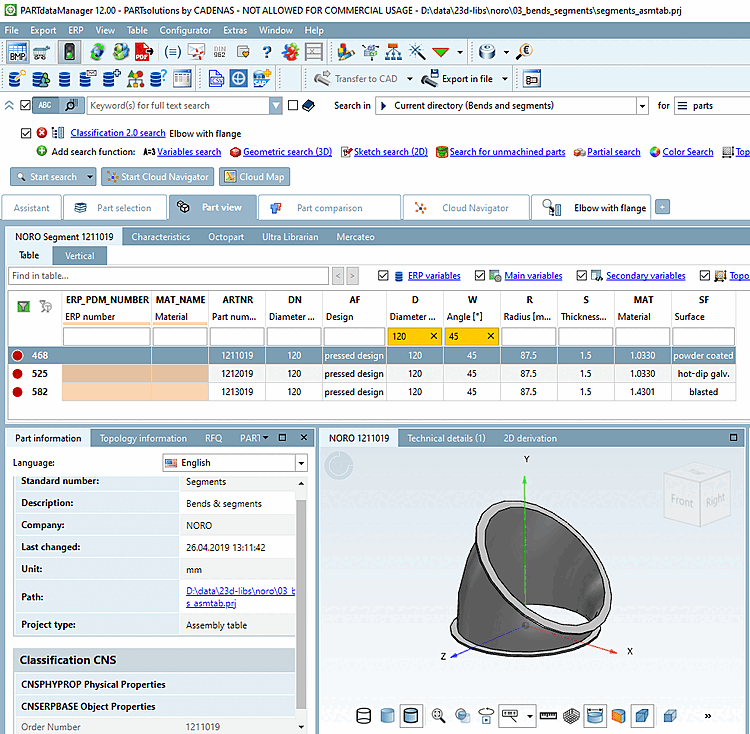

Filtern Sie die Tabelle im Spaltenkopf nach Durchmesser und Winkel (hier im Beispiel 120 und 45).

-> Das gewünschte Teil wird angezeigt.

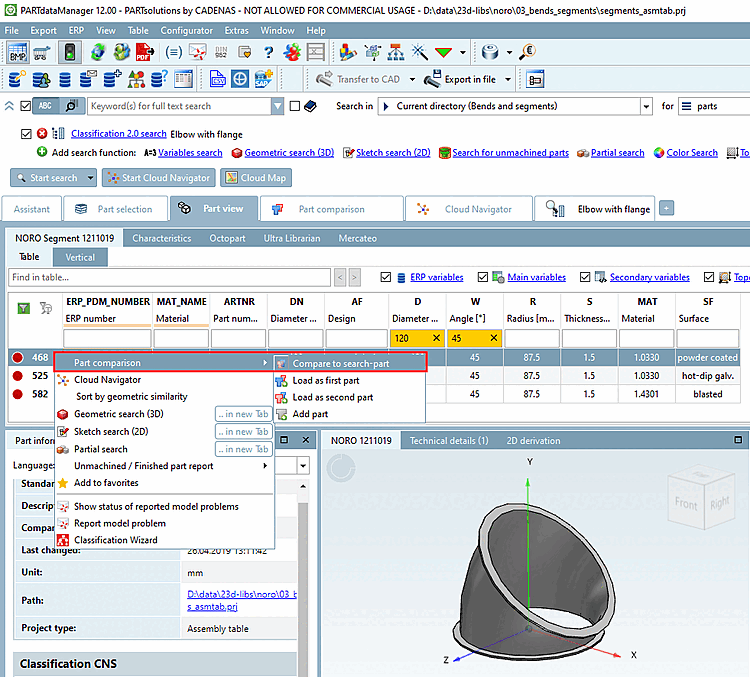

Um einen Bauteilvergleich mit dem Suchteil durchzuführen (oder auch anderen in Frage kommenden Teilen) selektieren Sie die gewünschte Zeile und rufen den Kontextmenübefehl Mit Suchteil vergleichen [Compare to search-part] auf.

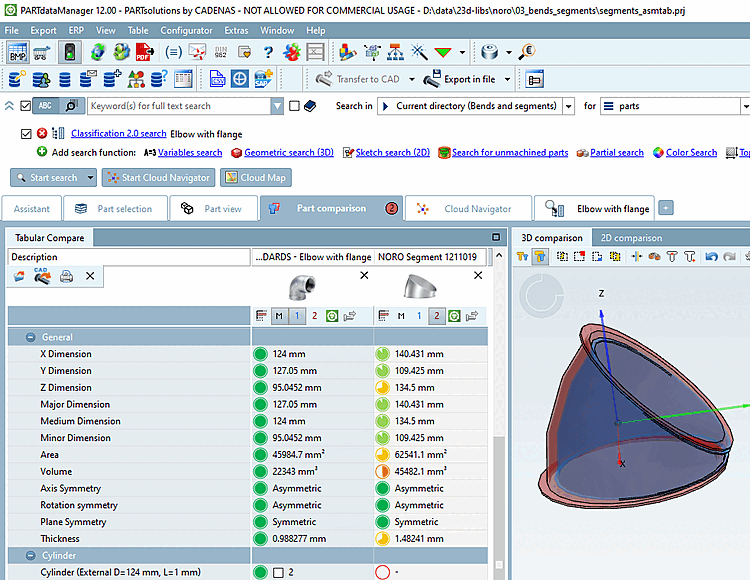

Suchteil und gefundenes Teil werden im Bauteilvergleich [Part comparison] geladen.

Klicken Sie auf den Button Rotation und Position automatisch aufeinander ausrichten [Automatically calculate aligned rotation and position], um die Bauteile zu überlagern.

Details zum Bauteilvergleich finden Sie unter Abschnitt 3.1.6.10, „ Bauteilvergleich “.
