5.12.11.22.1. Associated parts in ECLASS Advanced
5.12.11.22.1.1. Setzen von Zubehörlinks in PARTsolutions

Das Handling der Zubehörteile in ECLASS Advanced liefert die grundlegenden Konzepte für das CNS-Klassifikationssystem. Aus diesem Grunde betrachten wir es hier ausführlich.

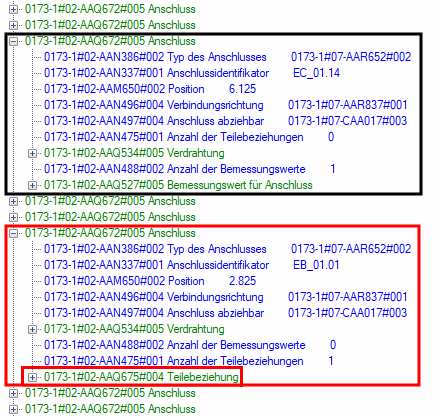

Typisches Beispiel für Zubehörteile in ECLASS Advanced: Der erste markierte Anschluss (schwarz) trägt keine potenziellen Zubehörteile. Dies steht im Gegensatz zum zweiten Anschluss (rot), dessen Zubehörteile im "Unterordner AAQ675" [Teilebeziehung/Part relation] definiert sind.

Typisches Beispiel für Zubehörteile in ECLASS Advanced: Der erste markierte Anschluss (schwarz) trägt keine potenziellen Zubehörteile. Dies steht im Gegensatz zum zweiten Anschluss (rot), dessen Zubehörteile im "Unterordner AAQ675" [Teilebeziehung/Part relation] definiert sind.

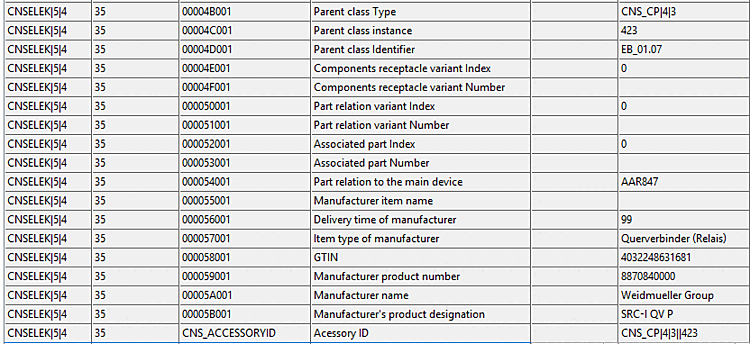

Repräsentation der oben dargestellten Situation auf Seite der CNS-Klassifikation. Die Daten in der Klasse "CNSELEK|5|4" enthalten sowohl die ECLASS-Daten (siehe oben) als auch die "Buchhaltung", die die ECLASS-Baumstruktur mit der üblichen PSOL-Zubehörlogik verknüpft (siehe unten).

Repräsentation der oben dargestellten Situation auf Seite der CNS-Klassifikation. Die Daten in der Klasse "CNSELEK|5|4" enthalten sowohl die ECLASS-Daten (siehe oben) als auch die "Buchhaltung", die die ECLASS-Baumstruktur mit der üblichen PSOL-Zubehörlogik verknüpft (siehe unten).

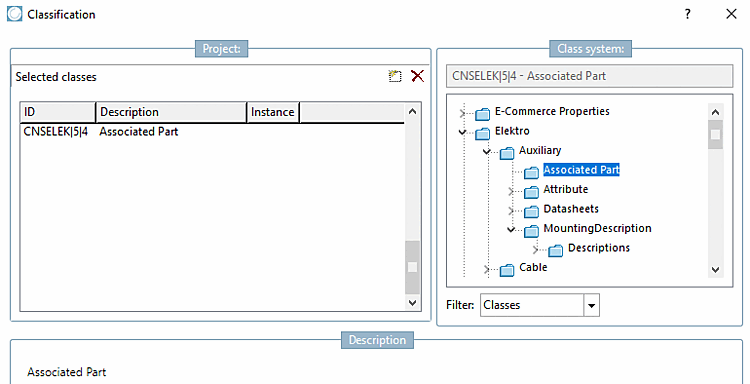

Dialogfenster Klassifizierung [Classification] -> Klasse "CNSELEK|5|4" - Beschreibung "Associated Part"

Dialogfenster Klassifizierung [Classification] -> Klasse "CNSELEK|5|4" - Beschreibung "Associated Part"
