Öffnen oder modellieren Sie ein Bauteil (Baugruppe) in Ihrem CAD-System.

Wählen Sie Eigene Bibliothek -> Aufnehmen.

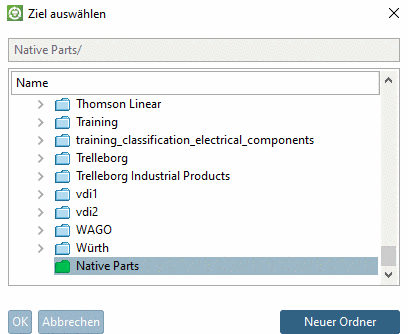

-> Der Dialog Ziel auswählen öffnet sich.

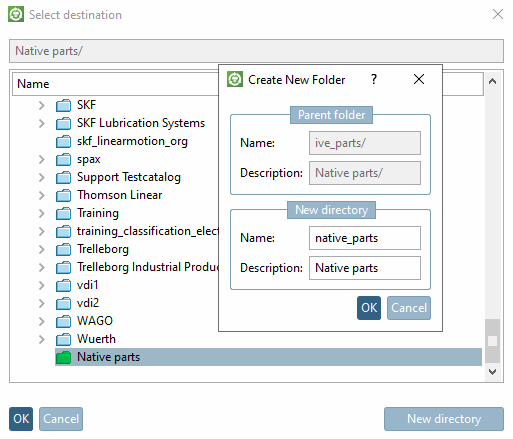

Klicken Sie optional auf Neuer Ordner, um zuerst einen neuen Unterordner zu erstellen.

-> Es öffnet sich der gleichnamige Dialog. Tragen Sie Name und Bezeichnung ein und bestätigen Sie mit OK.

Selektieren Sie den Ordner, in den Sie das Bauteil aufnehmen möchten und bestätigen Sie mit OK.

-> Das Teil ist nun in der Eigene Teile-Bibliothek abgelegt.

Hinweis Es wird beim Checkin-Prozess automatisch eine geometrische Klassifizierung (Fingerprint) durchgeführt, so dass das Eigenteil auch für die geometrische Suche zur Verfügung steht.

Verfahren Sie beim Exportieren von eigenen Teilen aus dem Eigene Teile-Verzeichnis in das CAD-System genau wie bei Norm- und Kaufteilen.

Klicken Sie im PARTsolutions-Menü auf Einfügen 3D.
