Stecker ohne (globale Symbole) Connector Symbol, Connector MasterSymbol, Connector BlockSymbol

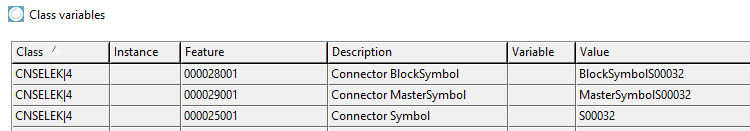

Die Abbildung zeigt vorhandene globale Symbole

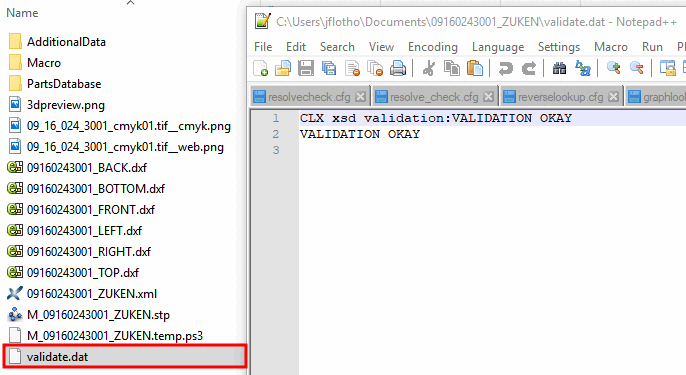

Die folgende Abbildung zeigt den Fall eines erfolgreichen Exports eines Steckers mit insbesondere korrekt klassifiziertem Symbol, Mastersymbol, Blocksymbol.

VALIDATION OKAY

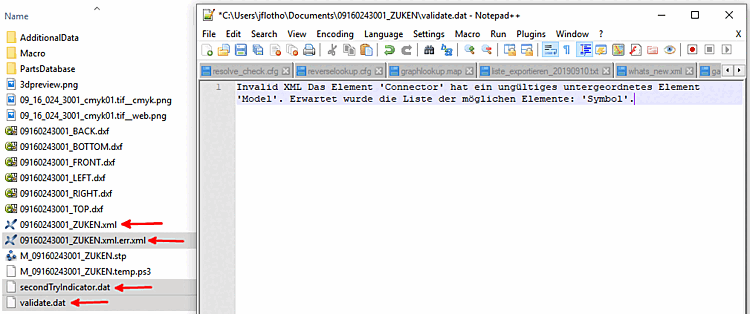

Die nächste Abbildung zeigt den typischen Output eines fehlgeschlagenen Exports aufgrund fehlender globaler Steckersymbole.

Die Datei validate.dat enthält nun eine kurze Fehlermeldung, die auf das Problem des fehlenden globalen Symbols hinweist. Die Datei der xyz.err.xml ist die entsprechende Output-Datei, um später evtl. manuell den Fehler weiter einzugrenzen. secondTryIndicator.dat zeigt an, dass ein Dynamicpart als Defaultfallback generiert wurde. Die entsprechenden Daten des Dynamical Parts liegen in der Datei xyz.xml.
