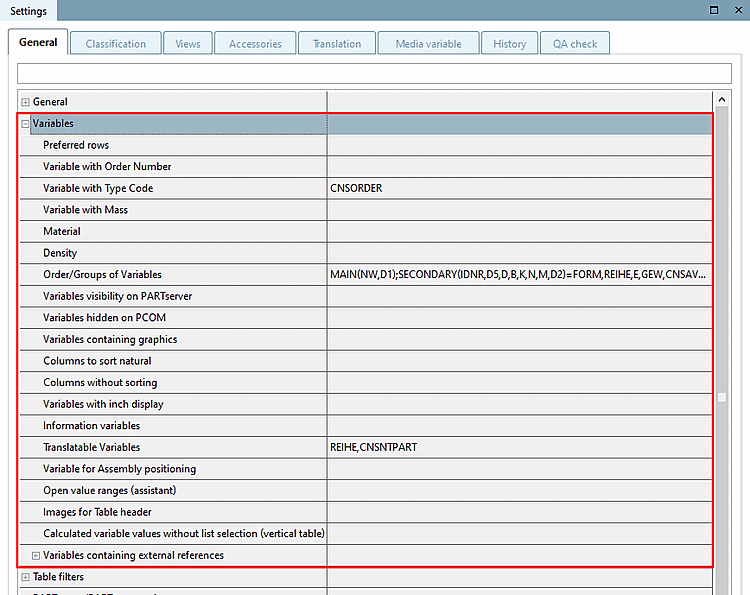

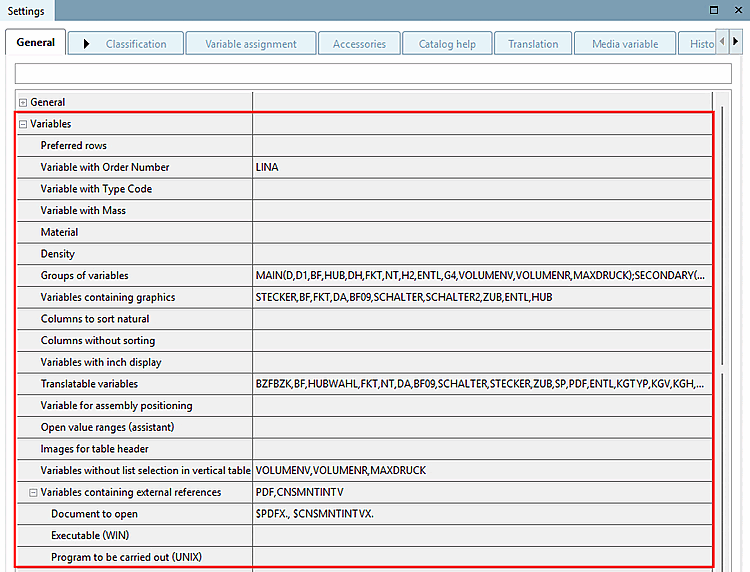

Vorzugsreihen:

Geben Sie die Variable (Spalte) an, die Sie als Vorzugsreihe definieren wollen.

Die folgenden Einträge werden automatisch auf die entsprechenden Klassenvariablen der CNS Klassifikation gemappt und somit beim Teileexport ans CAD übergeben. Siehe auch Abschnitt 5.12.4, „Wichtige Variablen einfach CNS-Klassifikation zuweisen“.

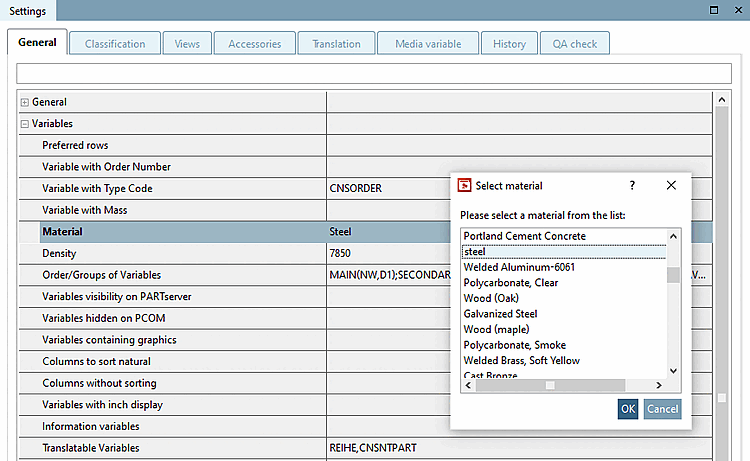

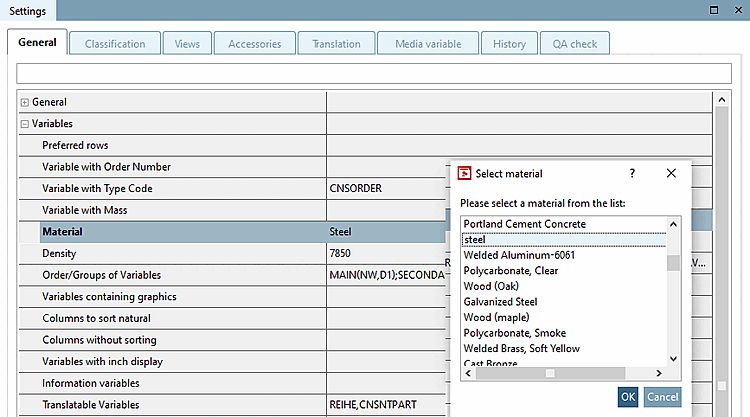

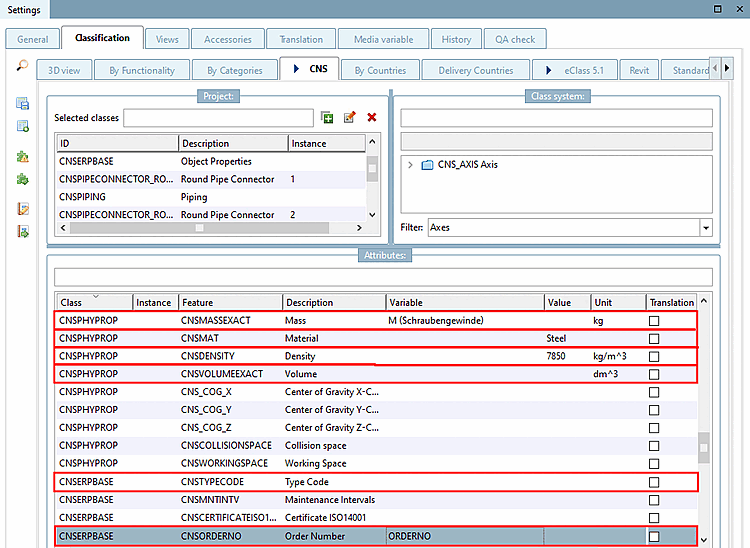

Klassenvariablen

Reihenfolge/Gruppen der Variablen:

Siehe Abschnitt 5.9.2.3.2, „Reihenfolge/Gruppen der Variablen - Spalten (Variablen) ausblenden“.

Im PARTserver sichtbare Spalten:

Betrifft die Tabellendarstellung auf PARTserver.

Auf PCOM versteckte Variablen:

Variablen mit Grafiken:

Wenn Sie im Projekt Tabellenzeilen mit Grafiken (*.png) darstellen wollen, legen Sie zunächst im PARTdesigner eine neue Variable/Spalte fest. Tragen Sie anschließend den Dateinamen der gewünschten Grafik in die einzelnen Zeilen der neuen Spalte ein. Öffnen Sie schließlich im PARTproject (Durchsuchen ... dieses Feldes) das Dialogfenster Variablenliste und aktivieren Sie die betreffende Variable.

Hinweis Halten Sie die Grafikgröße gering, da sonst die Arbeitsgeschwindigkeit des Systems beeinträchtigt wird.

Spalten mit natürlicher Sortierung:

Siehe Abschnitt 5.9.2.3.3, „Spalten mit natürlicher Sortierung“.

Variablen mit Inch-Darstellung:

Spalteninhalte mit metrischen Maßen können per Algorithmus auf Zollmaße umgerechnet werden. Legen Sie hier die Variablen (Spalten) fest, die dieser Umrechnung unterzogen werden sollen.

Übersetzbare Variablen:

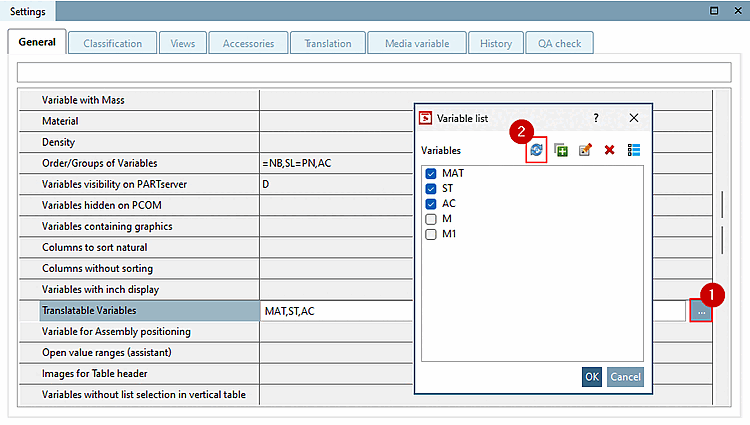

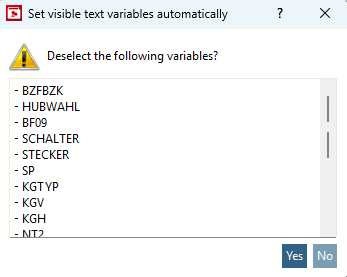

Geben Sie hier die Textvariablen an, deren Felder übersetzbaren Text beinhalten. Innerhalb der Registerseite Übersetzung bzw. vorzugsweise im Dialogfenster Übersetzungen hinterlegen Sie den jeweiligen Übersetzungstext in den verschiedenen Sprachen.

Detaillierte Informationen zum Thema "Übersetzen" finden Sie unter Abschnitt 5.8.2.1.13, „Übersetzung“.

Variablen für Baugruppenpositionierung:

Angabe optional: Bezieht sich auf "Testmeta".

Variablen können definiert werden als Funktionsmerkmal (z.B. dargestellter HUB einer Baugruppe mit ein- oder ausgefahrenen Zylinder oder Winkelstellung bei einem Scharnier).

Solche eingetragene Variablen werden beim TESTmeta nicht für die Geometrische Prüfung herangezogen, wodurch die zu testenden Varianten in TESTmeta reduziert werden.

Offene Wertebereiche (Assistenten)

Hier eingetragene Wertebereichsvariablen werden in TESTmeta nicht überprüft.

Bilder für Tabellenkopf

Mit Klick auf ... öffnet sich das gleichnamige Dialogfenster zur Bestimmung der gewünschten Variable und des Bildpfades.

Das Icon wird neben der Variable angezeigt.

Eintrag in der Projektdatei sieht wie folgt aus:

Variablen mit ausführbarem Programm:

Siehe Abschnitt 5.9.2.3.4, „Variablen mit ausführbarem Programm“.

Berechnete Variablenwerte ohne Listenauswahl (Vertikale Tabelle):

Standardmäßig zeigt die vertikale Tabelle in PARTdataManager bei berechneten Variablen (Merkmalsalgorithmen) eine Listenfeldauswahl.

Listenfeldauswahl bei Produktschlüssel

Sie haben aber die Möglichkeit bestimmte Variablen dieses Typs (oder alle) für die Listenfeldanzeige zu deaktivieren. Mit Klick auf ... unter Berechnete Variablenwerte ohne Listenauswahl (Vertikale Tabelle) öffnet sich das Dialogfenster Variablenliste.

Aktivieren Sie die gewünschten Variablen und bestätigen Sie mit OK.

-> Die Listenfeldauswahl ist nun für die bestimmten Variablen deaktiviert.

Listenfeldauswahl bei Produktschlüssel deaktiviert

Hinweis In V11 war für berechnete Variablen die Listenfeldauswahl grundsätzlich deaktiviert.

Hinweis Beachten Sie insbesondere beim Produktschlüssel Folgendes: Die Listenfeldauswahl spiegelt nur Schlüssel auf der Basis aktuell eingestellter Werte wieder. Theoretisch möglich wäre allerdings eine riesige Anzahl an Kombinationsmöglichkeiten. Verleiche Abschnitt 5.12.7, „Klassifizierung nach CNSORDERNO / CNSTYPECODE“.
