5.11.2. Bemaßungsansichten extern erstellen und importieren/konvertieren

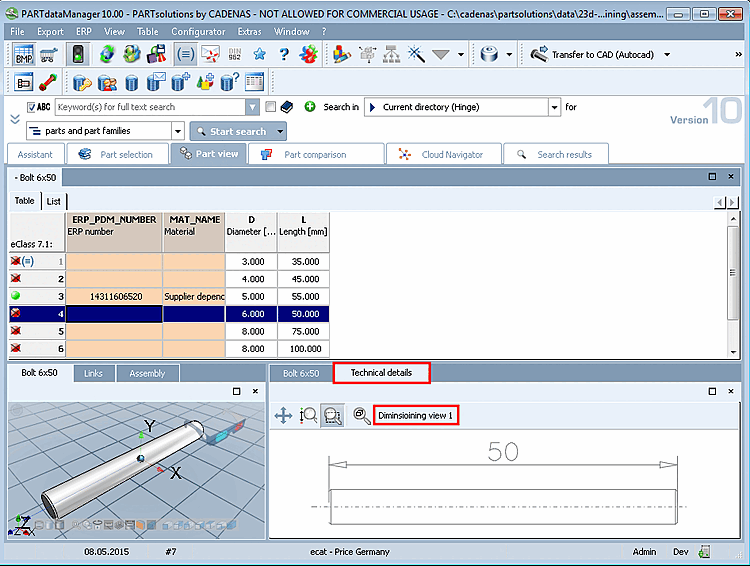

Die in PARTdataManager, im Dialogbereich Technische Angaben [Technical details] angezeigten Bemaßungsansichten [Dimensioning views] (z.B. Seitenansicht [Side view], Vorderansicht [Front view], etc.) liegen in PARTproject als eigene *.pra-Dateien vor. In der Regel werden Bemaßungsansichten kundenseitig als DWG- oder DXF-Dateien bereitgestellt.

In PARTproject steht Ihnen ein Importer / Konverter für diese Dateien zur Verfügung.

Im Zuge des Imports werden die Layer auf PRA-Stifte gemappt. Komplexe Formen wie Text oder Pfeile werden automatisch für PRA in Linien gesplittet.

[Hinweis]Hinweis

Auch Layer, welche im DWG/DXF "versteckt" sind, werden aufgelistet und zwar deselektiert.

Im Folgenden wird die Vorgehensweise an einem einfachen Beispiel gezeigt:

  1. Öffnen Sie PARTproject und dort das gewünschte Projekt.

  2. Wählen Sie die Registerseite 3D-Projekt [3D project].

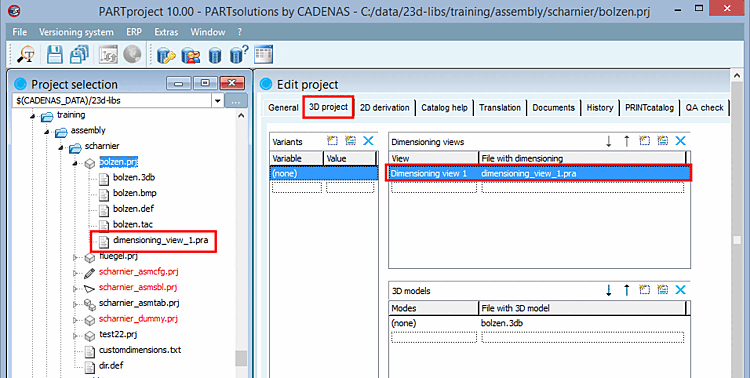

    Legen Sie unter Bemaßungsansichten [Dimensioning views] eine neue Zeile an. Links den Namen, der später im PARTdataManager angezeigt werden soll und rechts den gewünschten Dateinamen für PARTproject. Bestätigen Sie mit Klick auf die Return-Taste.

    -> Der Dateiname wird links in der Projektauswahl angezeigt.

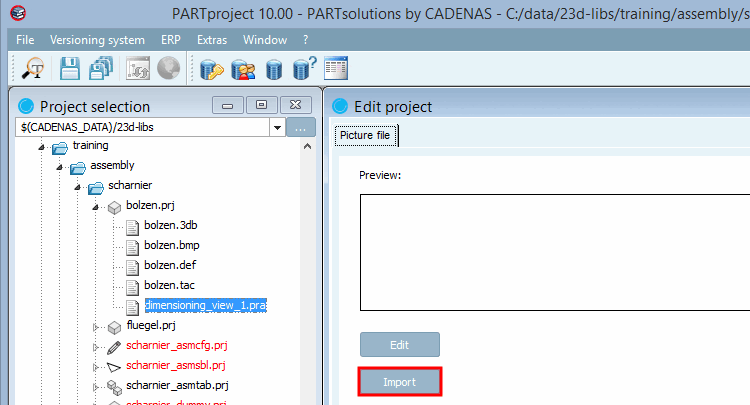

  3. Selektieren Sie die Datei und klicken Sie auf Importieren [Import].

    -> Es öffnet sich ein Explorerfenster.

  4. Wählen Sie die gewünschte DWG/DXF-Datei und bestätigen Sie mit Klick auf Öffnen.

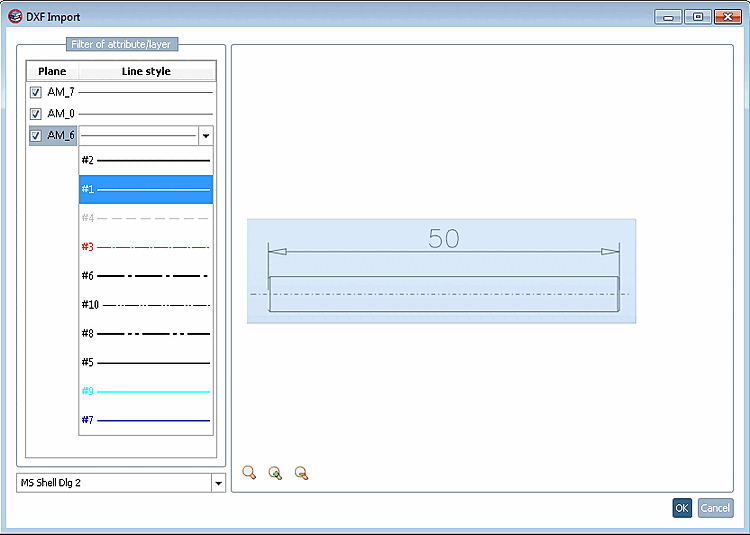

    -> Es erscheint das Dialogfenster DXF-Import [DXF import] mit der gewählten DWG/DXF-Ansicht.

    Unter Ebene [Plane] können Sie per Auswahlkästchen Ebenen (AutoCAD Layer) ein- und ausschalten. Rechts daneben unter Linienstil [Line style] können Sie mit Klick auf eine Linie ein Listenfeld öffnen und den gewünschten PRA-Stift zuordnen.

    Außerdem stehen Ihnen mit Klick auf den entsprechenden Button folgende Funktionen zur Verfügung:

    Alles fangen [Zoom all] , Vergrößern [Enlarge] und Verkleinern [Reduce] .

    Optional: Ziehen Sie gegebenfalls das blaue Rechteck neu wie gewünscht auf. Der mit dem blauen Rechteck gekennzeichnete Ausschnitt wird in die PRA-Datei übernommen. Sie können damit den Bild-Rahmen aus der DXF-Datei entfernen.

    Bestätigen Sie mit OK.

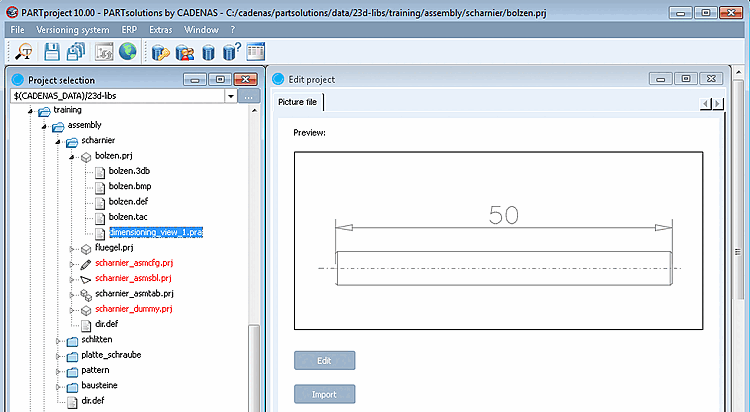

    -> Sie sehen eine Vorschau der Bemaßungsansicht.

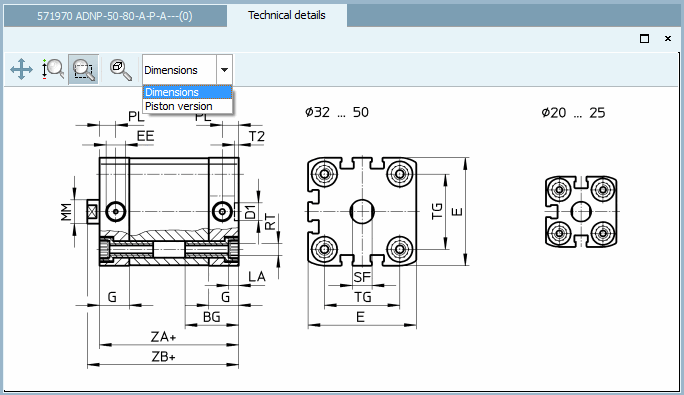

  5. Die Bemaßungsansicht kann später im PARTdataManager im Dialogbereich Technische Angaben [Technical details] selektiert und angezeigt werden.
