7.16.9.2. Tabelle

Eine neu erstellte bzw. geänderte Tabelle kann erst gespeichert und verlassen werden, nachdem Identifikationsangaben gemacht wurden.

[Hinweis]Hinweis

  • Alle Pflichtfelder müssen befüllt werden!

    Norm-Titel ist ab V11 SP4 kein Pflichtfeld mehr.

  • Orientieren Sie sich beim Ausfüllen der Felder an den einschlägigen Normenwerken.

  • Machen Sie alle Angaben in Englisch. Das ist die Default-Sprache. In PARTproject unter Projekt bearbeiten -> Registerseite Übersetzung können Übersetzungen für beliebige Sprachen eingepflegt werden, sodass die Anzeige in PARTdataManager in der jeweils eingestellten Sprache erfolgt.

    Siehe hierzu unter Abschnitt 5.8.2.1.13, „Übersetzung“.

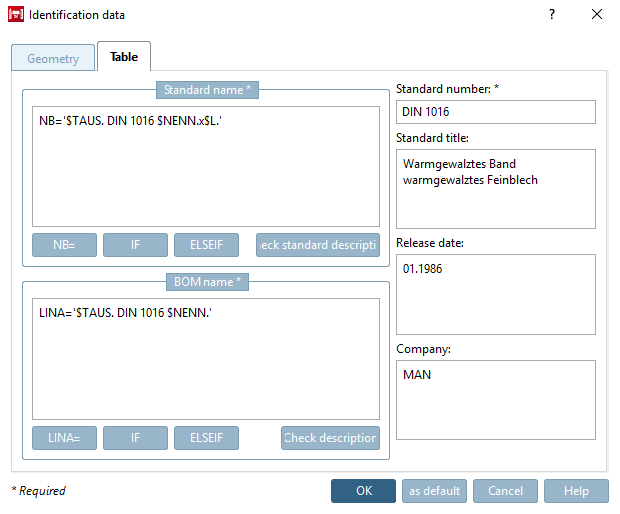

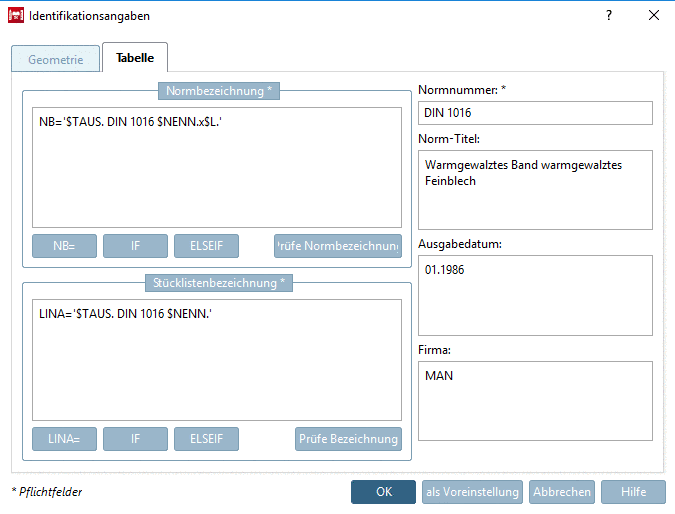

Details zu den einzelnen Feldern des Dialogfensters Identifikationsangaben

  • Normbezeichnung (NB)

    Die Normbezeichnung (NB) setzt sich beispielsweise aus Normnummer, Normtitel und Variablenwerten zusammen, welche dynamisch aus der Tabelle ausgelesen werden.

    [Wichtig]Wichtig

    Beachten Sie unbedingt auch die Richtlinien unter Abschnitt 7.16.9.3, „Richtlinie für NB-, SHORTNB-, LINA-Definition und Typ-Identifikation“.

    Beispiel:

    NB='ISO xy Bolt $D.x$L.'

    [Hinweis]Hinweis

    • Die Normbezeichnung (NB) muss eindeutig sein!

    • Die Normbezeichnung (NB) wird beim Export ans CAD-System übergeben.

      Bei manchen CAD-Systemen ist die Zeichenanzahl begrenzt. Denken Sie also auch daran, zusätzlich in PARTproject unter Projekt bearbeiten -> Registerseite Allgemein die Kurzbezeichnung zu setzen. Siehe Abschnitt 7.16.9.3, „Kurzbezeichnung (max. 16 Zeichen)“.

    • Achten Sie auf die Syntax!

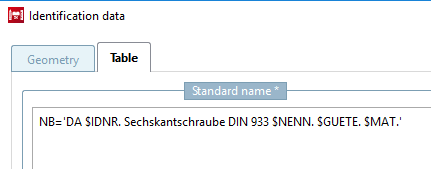

      Machen Sie Ihre Angaben unbedingt innerhalb der beiden vorgegebenen Hochkommata. Wenn Sie Tabellenwerte mit in die Bezeichnung aufnehmen wollen, hängen Sie diese bitte jeweils im Format

      DollarzeichenVariablennamePunkt

      an die eigentliche Bezeichnung an. Verwenden Sie zwischen den einzelnen Parametern keine Leerzeichen.

      Beispiel:

      NB='Hexagon cap nut DIN 1587 - $NENN.'

    • Die Angaben orientieren sich an üblichen Normenwerken.

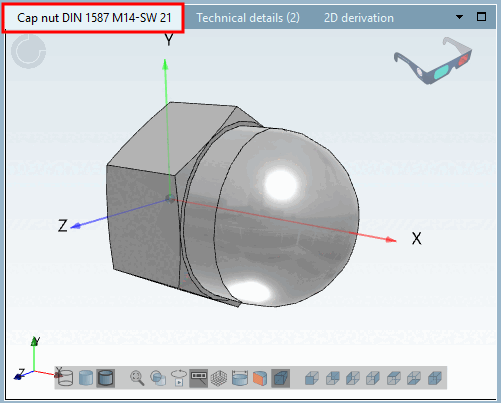

    Der (übersetzte) Wortlaut der Normbezeichnung (NB) erscheint beim Aufruf des entsprechenden Teils im PARTdataManager in der Titelzeile der 3D-Ansicht.

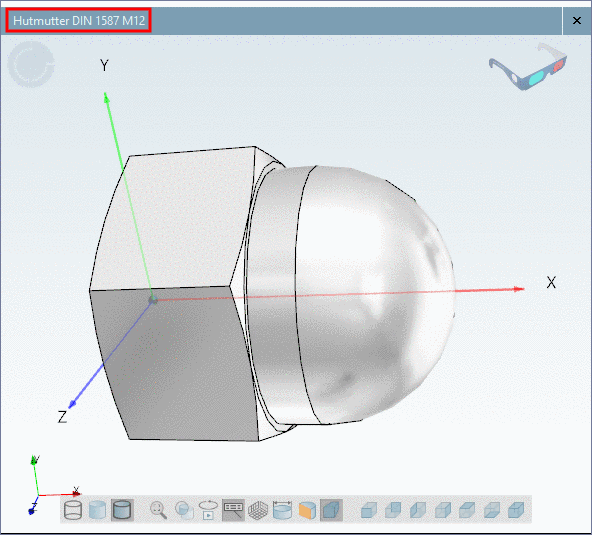

    Normbezeichnung / Bauteilbezeichnung

    Normbezeichnung / Bauteilbezeichnung

    • NB=

      Wenn Sie das Fenster Identifikationsangaben öffnen, ist der Ausdruck NB=’’bereits vorhanden, kann allerdings auch über den Button NB= eingefügt werden.

    • IF

      IF-Funktion in Bedingung einfügen. Funktionsweise siehe Abschnitt 7.8.11, „Merkmalalgorithmen“.

    • ELSEIF

      ELSEIF-Funktion in Bedingung einfügen. Funktionsweise siehe Abschnitt 7.8.11, „Merkmalalgorithmen“.

    • Prüfe Normbezeichnung

      Über Prüfe Normbezeichnung können Sie den eingegebenen Ausdruck auf (syntaktische) Richtigkeit hin überprüfen lassen.

  • Stücklistenbezeichnung (LINA)

    Die Stücklistenbezeichnung (LINA) wird ebenfalls beim Export ans CAD-System übergeben und erscheint dort in der Stückliste.

    [Wichtig]Wichtig

    Beachten Sie unbedingt auch die Richtlinien unter Abschnitt 7.16.9.3, „Richtlinie für NB-, SHORTNB-, LINA-Definition und Typ-Identifikation“.

  • Normnummer und Normtitel:

    z.B. „DIN 1587 - Sechskant-Hutmutter, hohe Form

    • Normnummer:

      Der Eintrag in diesem Feld bildet den ersten Teil des Bauteilnamens im Verzeichnisbaum der PARTdataManager-Teileauswahl.

    • Normtitel:

      Der Eintrag in diesem Feld bildet den zweiten Teil des Bauteilnamens im Verzeichnisbaum der PARTdataManager-Teileauswahl.

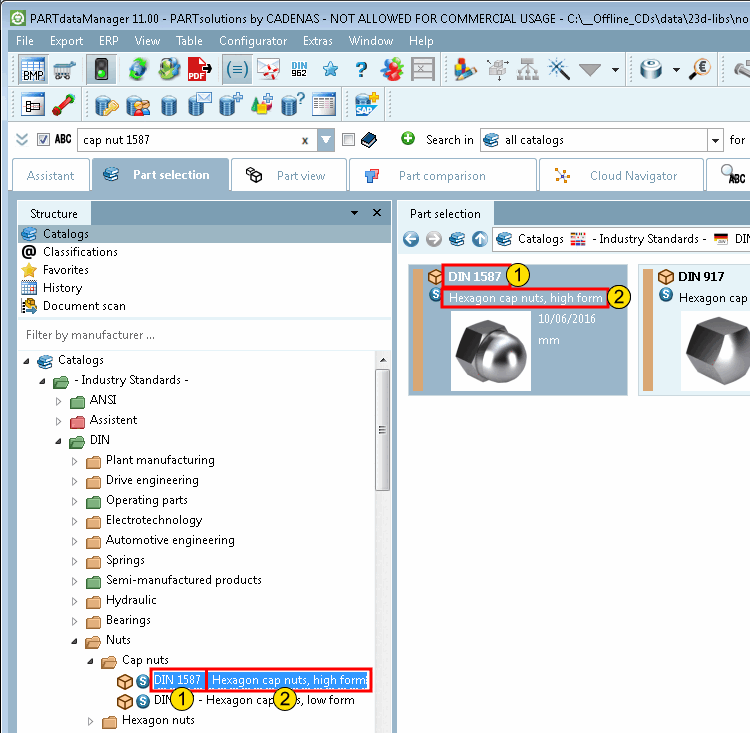

      Bauteilname zusammengesetzt aus Normnummer und Normtitel

      Bauteilname zusammengesetzt aus Normnummer und Normtitel

  • Ausgabedatum

    Datum der Maß- und/oder Produktnorm

  • Firmenname

    Ihre Firma / Name der Firma, bei der die Bauteil-Tabelle angelegt wurde.

  • Formatversion

    z.B. Revisionsnummer. Wurde das Teil neu angelegt?
