2.3.7.8. NX: "Position überschreiben" Funktionalität

Sobald in der Konfigurationsdatei ifugnx.cfg der Schlüssel CreateFlexibleAssemblies auf 1 gesetzt ist, und eine Baugruppe (Katalog) in einen andere Baugruppe (User) eingefügt wird, werden die Positionsdaten der Subkomponenten in der Ziel-Baugruppe (User) gespeichert. Dies erlaubt dem User, die Subkomponenten zu bewegen ohne die Katalog-Baugruppe zu modifizieren.

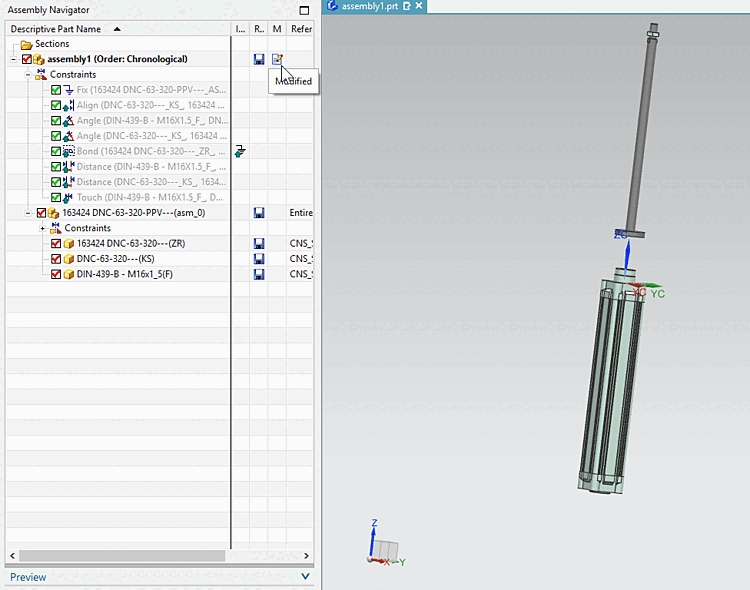

Die Kolbenstange wurde aus dem Zylinder herausgefahren, wobei sie nur die User-Baugruppe modifiziert.

Die Kolbenstange wurde aus dem Zylinder herausgefahren, wobei sie nur die User-Baugruppe modifiziert.

Hinweise:

  • Dieses Feature wird nur während der Platzierung angewendet. Es hat keine Auswirkung auf den Export.

  • Dieses Feature hat keine Auswirkung aus Einzelteile.

  • Dieses Feature arbeitet erst ab NX 10 korrekt.
