3.1.6.1.6. Bauteilvergleich

Bauteile können direkt aus den Suchergebnissen in den Bauteilvergleich übergeben werden.

Bauteile können direkt aus den Suchergebnissen in den Bauteilvergleich übergeben werden.

Die wichtigsten Features:

  • Sie können dem Bauteilvergleich direkt aus den Suchergebnissen heraus beliebig viele Bauteile hinzufügen. (Per Drag & Drop, Schaltflächen oder Kontextmenübefehl)

  • Der Aufruf des Dialogfensters Bauteilvergleich [Part comparison] ist auf verschiedene Weisen möglich:

    • Aufruf Bauteilvergleich aus Symbolansicht mittels Kontextmenü

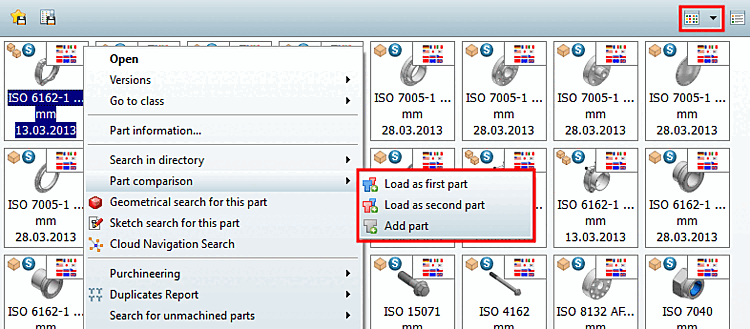

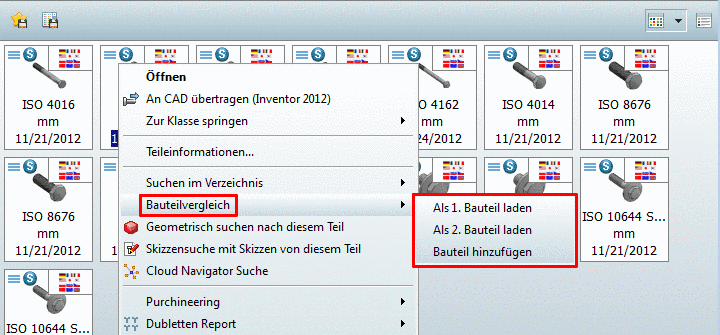

      Aufruf Bauteilvergleich aus Symbolansicht mittels Kontextmenü

    • Aufruf Bauteilvergleich aus Detailansicht mittels Kontextmenü

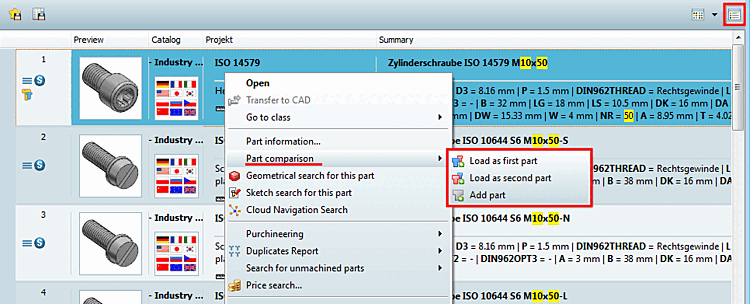

      Aufruf Bauteilvergleich aus Detailansicht mittels Kontextmenü

      Wird die Maus über eine Zeile geführt, erscheinen Icons. Mittels , , können Sie ebenfalls den Bauteilvergleich aufrufen.

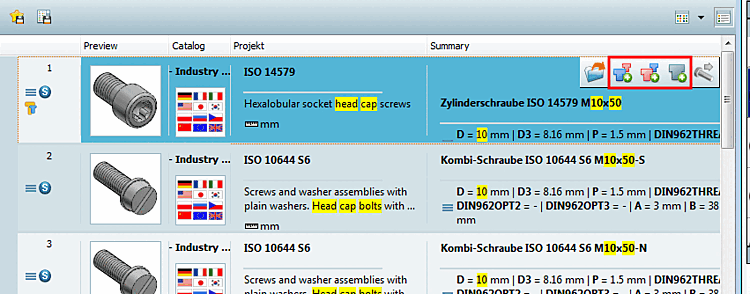

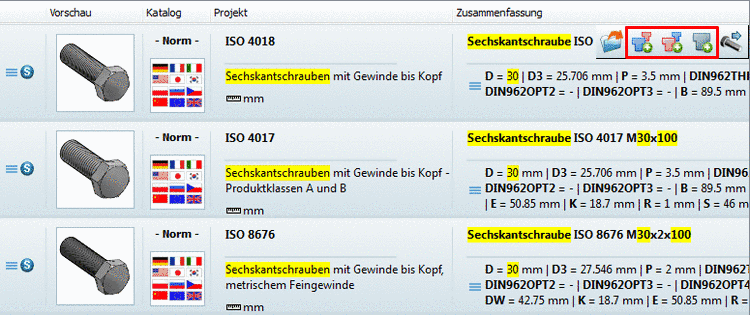

      Aufruf Bauteilvergleich aus Detailansicht mittels Schaltfläche

      Aufruf Bauteilvergleich aus Detailansicht mittels Schaltfläche

  • Das Fenster des Bauteilvergleichs kann einzeln positioniert oder angedockt werden. Um das Fenster zu verschieben klicken Sie mit gehaltener Maustaste in die Titelleiste.

  • Der Vergleich kann textuell auf Basis einer Vielzahl von Parametern (Tabellenvariablen, Klassifikationsmerkmale, topologische Daten aus Geometrie) vorgenommen werden.

  • Für jeweils 2 zu bestimmende Teile kann ein 2D-, bzw. 3D-Vergleich durchgeführt werden. Einfärbungen in den Schnittansichten verdeutlichen die Unterschiede, Messraster können eingeblendet werden und liefern die Abmessungen, u.v.m.

Detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.6.10, „ Bauteilvergleich “.
