5.9.3. Wie kann ich eine 2D-Ableitung erstellen?

Erstellen Sie eine 2D-Ableitung des aktuell konfigurierten Bauteils. Selektieren Sie die Registerseite 2D und wählen Sie entweder eine Einzel- oder Kombinationsansicht (bestehend aus 3 oder 6 Ansichten). Verschiedene Linientypen können dabei ein- und ausgeblendet werden. Siehe Buttons unten.

[Hinweis]Hinweis

Sie können 2D-Ansichten und 2D-Ableitungen ebenfalls herunterladen (als DWG-Dateien):

  • Aktivieren Sie unter Formate -> Formate hinzufügen (siehe auch Abschnitt 5.10, „Wie kann ich CAD-Formate auswählen?“) die gewünschten Formate.

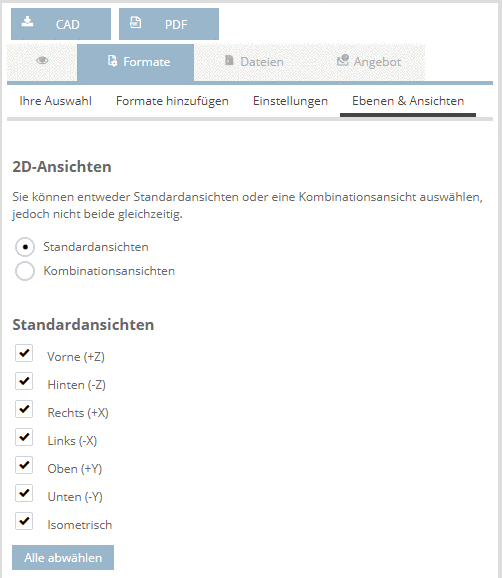

  • Aktivieren Sie unter Formate -> Ebenen und Ansichten die gewünschten 2D-Ansichten.

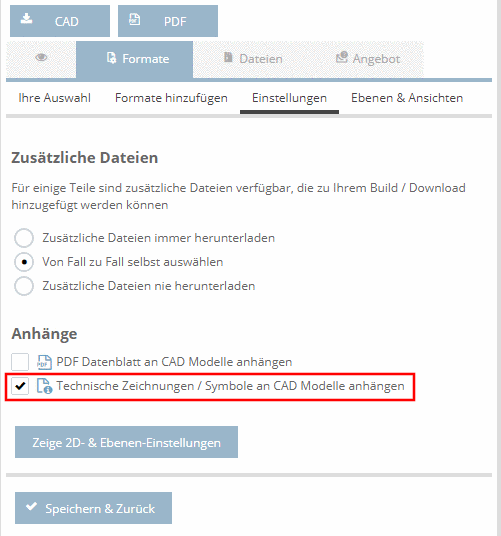

  • Aktivieren Sie unter Formate -> Einstellungen die Option Technische Zeichnungen / Symbole an CAD Modelle anhängen.
