7.9.6.8. Radien anfügen

Mit der Funktion Verrundung an 2 Elemente können Sie zwischen zwei Elementen eine Verrundung erstellen. Wenn Sie aber mehrere Ecken eines Polygons auf einmal verrunden möchten, sind Sie mit der Funktion Radien anfügen schneller.

[Hinweis]Hinweis

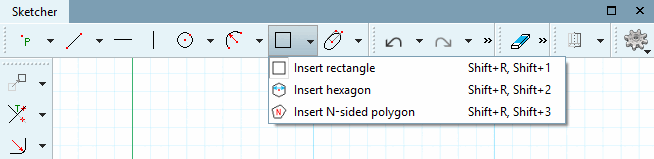

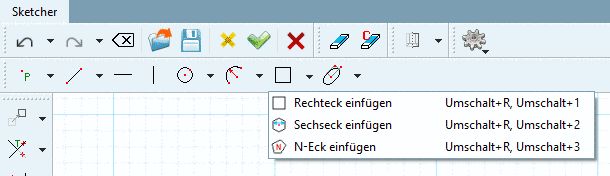

Der Befehl wird nur angezeigt im Kontextmenü von Polygonen (Rechteck, Sechseck und N-Eck), nicht bei Vielecken aus manuell zusammengesetzten Linien.

Beispiel:

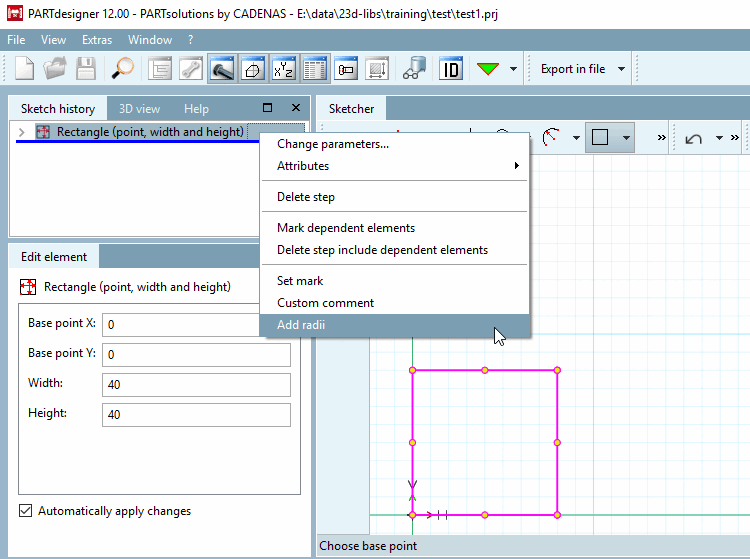

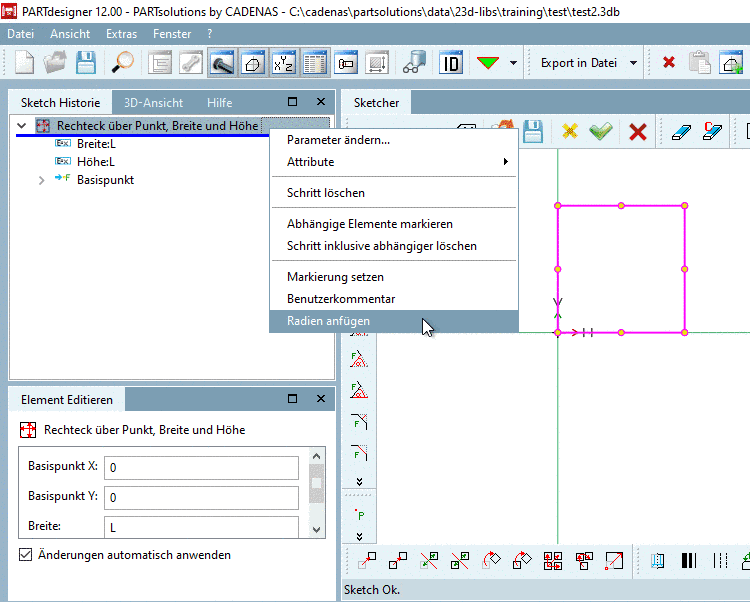

  1. Selektieren Sie das zu verrundende Objekt in der Sketch Historie.

    -> Das Dialogfenster Polygonradien wird geöffnet.

  2. Geben Sie den gewünschten Radius ein und bestätigen Sie mit Ok. Sie können einen frei definierten Wert eingeben oder eine Tabellenvariable.

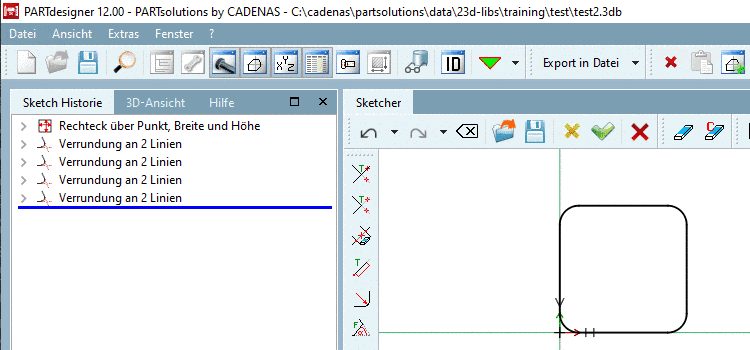

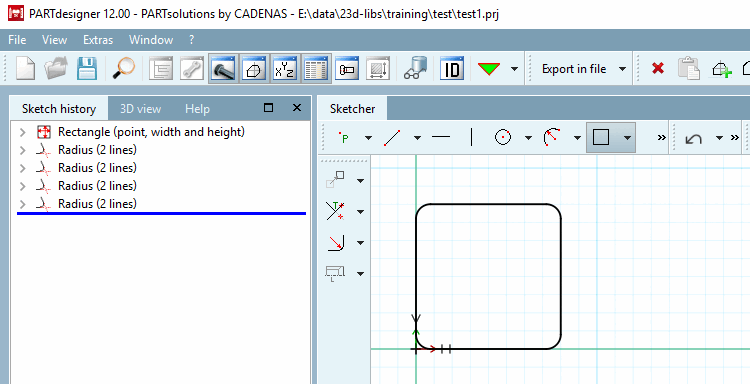

    -> Die Verrundungen werden im Sketcher eingefügt.

    -> Außerdem werden die einzelnen Verrundungselemente in der Sketch Historie angelegt. Sie entsprechen den mit der Funktion Verrundung an 2 Elemente erstellten.

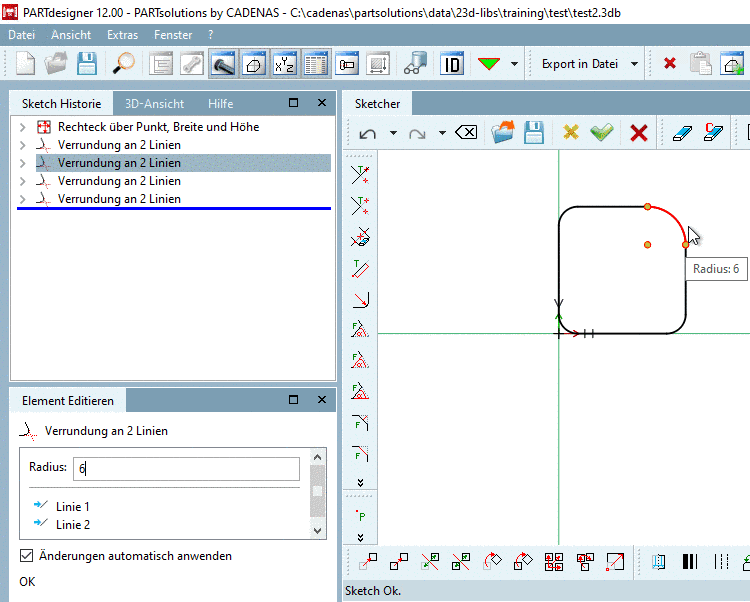

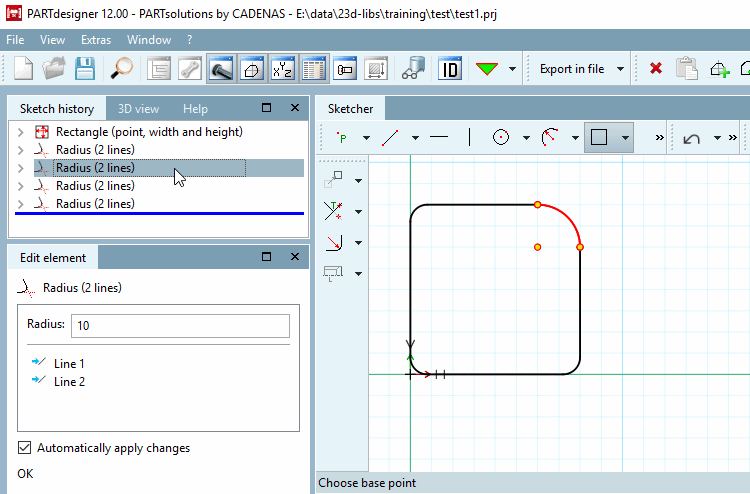

  3. Sie können nun in der Folge auch Veränderungen an einzelnen Verrundungen (oder auch mehreren) vornehmen. Selektieren Sie die gewünschten in der Sketch Historie oder im Sketcher.
