3.1.6.6. Suche starten / Cloud Navigator starten / Cloud Map starten

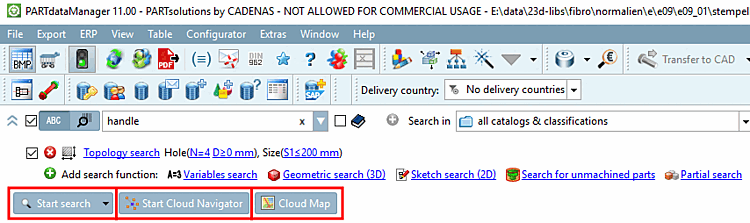

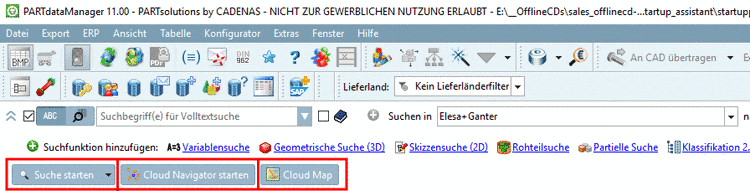

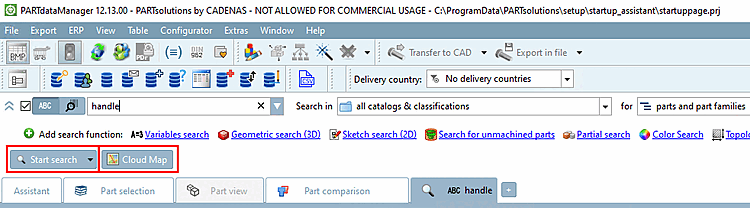

"Suche starten [Start search]" oder "Cloud Navigator starten [Start Cloud Navigator]" oder "Cloud Map [Cloud Map]"

"Suche starten [Start search]" oder "Cloud Navigator starten [Start Cloud Navigator]" oder "Cloud Map [Cloud Map]"

Die Qualität der Suchergebnisse ist unabhängig vom gewählten Modus identisch.

  • Wenn Sie Suche starten [Start search] klicken, werden die Suchergebnisse unterhalb auf der Registerseite Suchergebnisse [Search results] dargestellt.

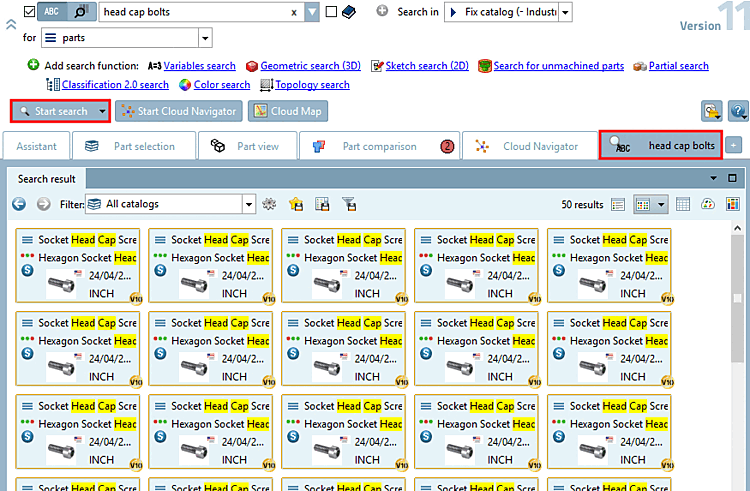

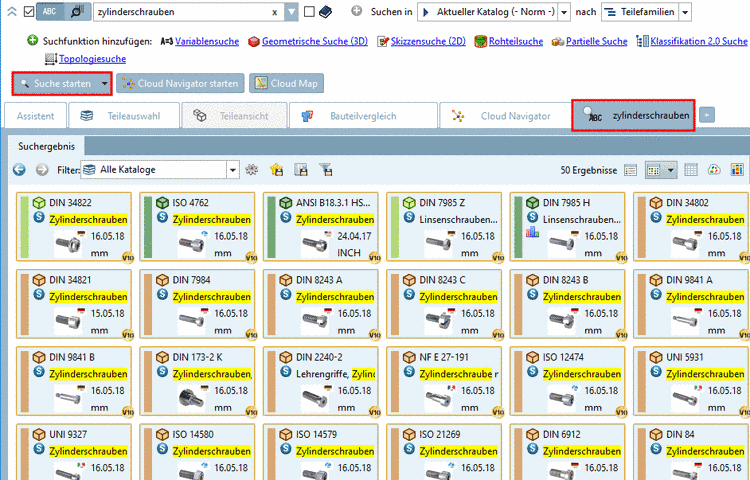

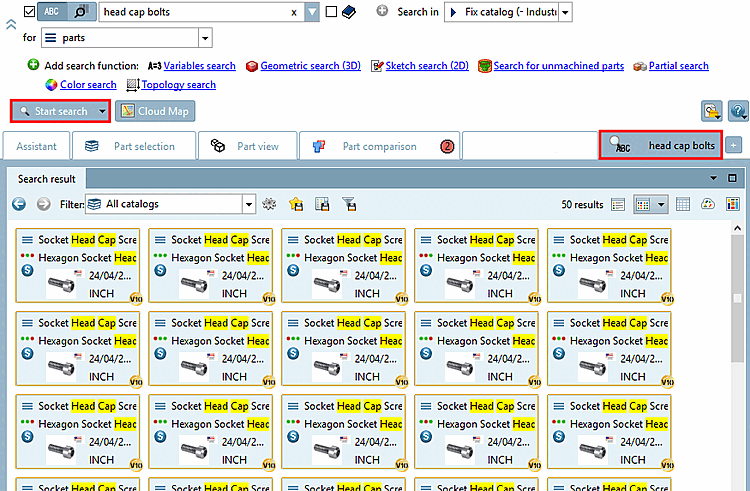

    Suchergebnisse mit Darstellungsoption "Symbole [Symbols]"

    Suchergebnisse mit Darstellungsoption "Symbole [Symbols]"

    Detaillierte Informationen finden Sie unter Abschnitt 3.1.6.7, „ Suchergebnisse “.

  • Wenn Sie Cloud Navigator starten [Start Cloud Navigator] klicken, werden die Suchergebnisse unterhalb auf der Registerseite Cloud Navigator dargestellt.

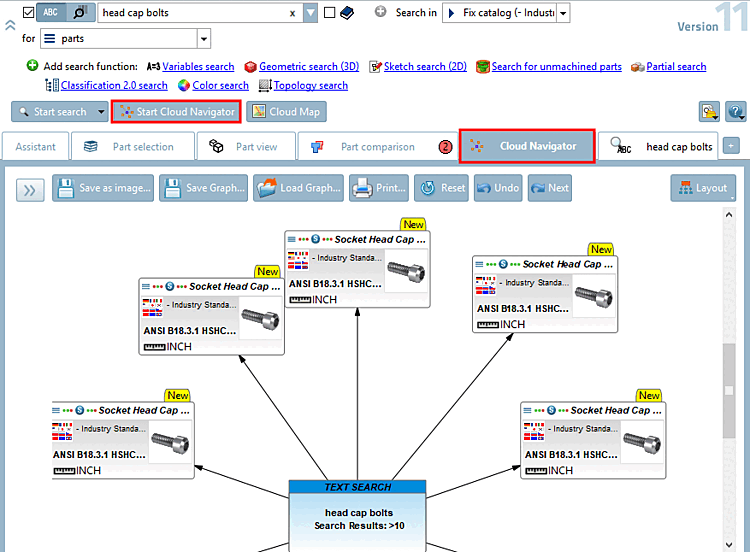

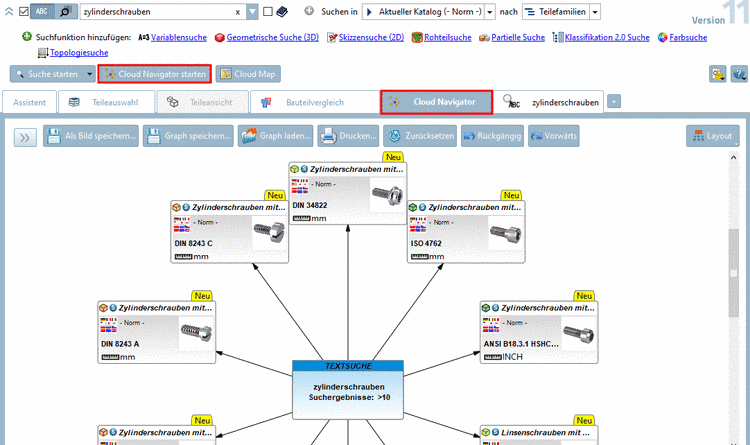

    Cloud Navigator [Cloud Navigator]

    Cloud Navigator [Cloud Navigator]

    Detaillierte Informationen finden Sie unter Abschnitt 3.1.6.11, „ Cloud Navigator “.

    Der Cloud Navigator stellt einen völlig eigenständigen Modus dar.

    Das Bestimmen der Suchmethode, die Ergebnisausgabe und das erneute Bestimmen einer Suchmethode finden innerhalb einer graphischen Darstellung (der Cloud) statt.

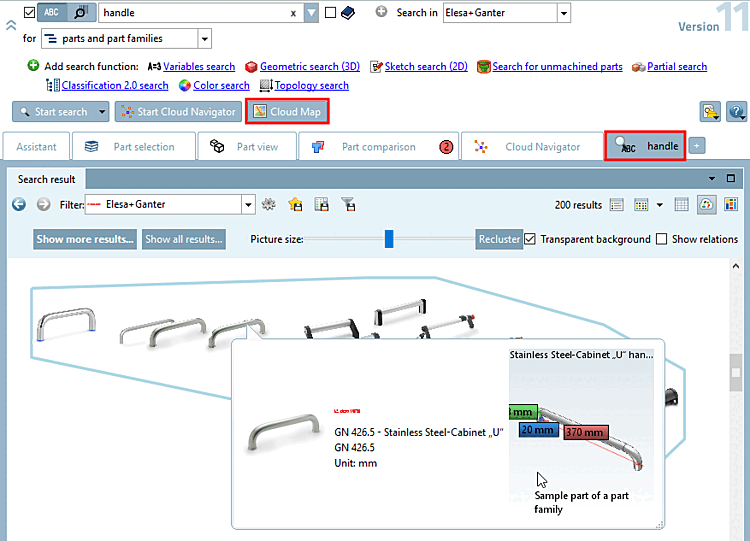

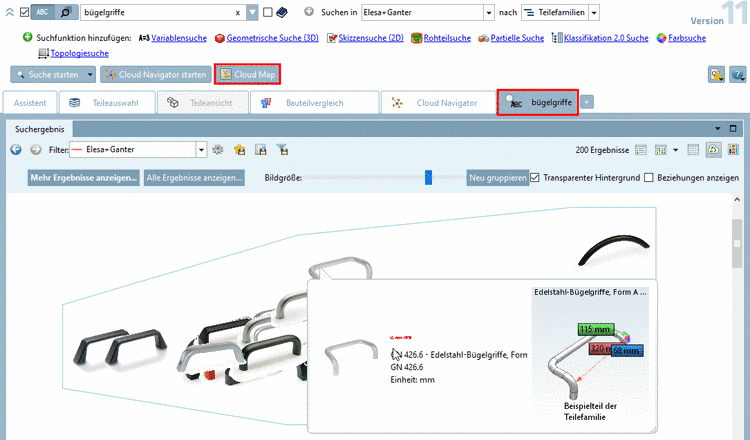

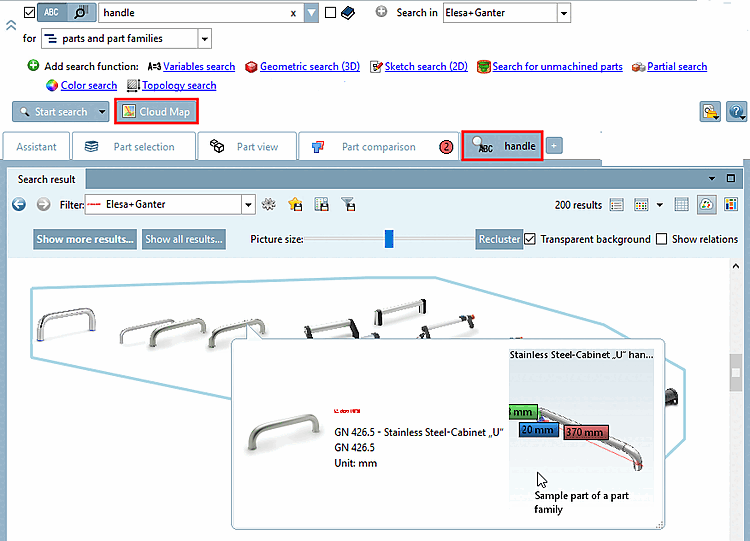

  • Wenn Sie Cloud Map klicken, werden die Suchergebnisse unterhalb auf der Registerseite Suchergebnisse [Search results] im Modus Cloud Map dargestellt.

    Die Cloud Map Suche bzw. Darstellung bietet im Einzelnen folgende Features:

    • Die Teile werden als Grafiken angezeigt.

    • Geometrisch ähnliche Teile stehen näher beieinander als unähnliche Teile.

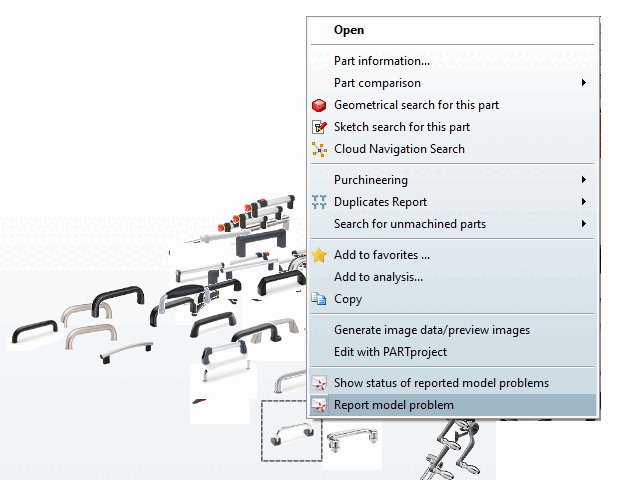

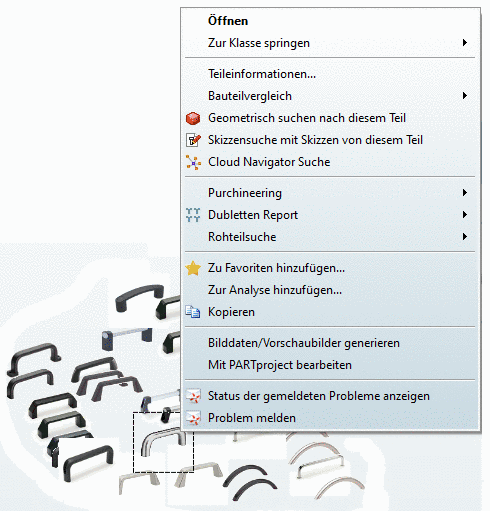

      So erhalten Sie einen schnellen Überblick zu den Suchergebnissen und können gegebenenfalls mittels Kontextmenü die Suche in einem weiteren Schritt spezifizieren.

    • Mit Klick auf ein Teil (Grafik) erscheint ein Tooltip mit Teileinformationen zu Normnummer und Normbezeichnung, außerdem eine 3D-Darstellung.

    • Oberhalb der Cloud Map wird eine Werkzeugleiste mit Zusatzfunktionen eingeblendet:

      • Bildgröße [Picture size]: Passen Sie die Bildgröße mit dem Schieberegler an.

      • Gruppieren [Group]: Nach Klick auf die Schaltfläche werden die jeweils ähnlichen Teile mit einem blauen Rahmen gruppiert dargestellt.

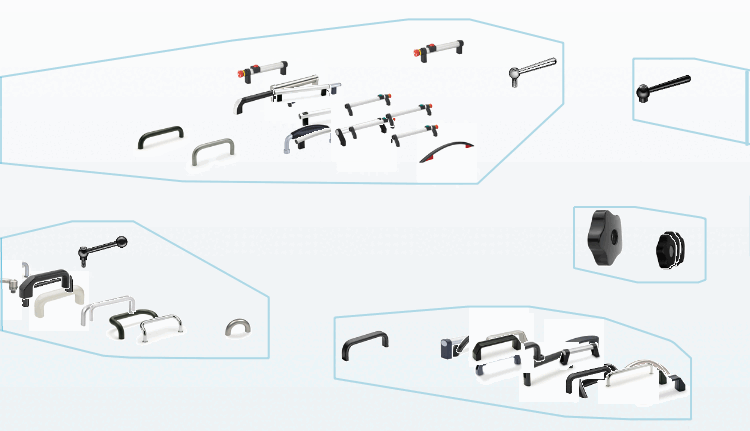

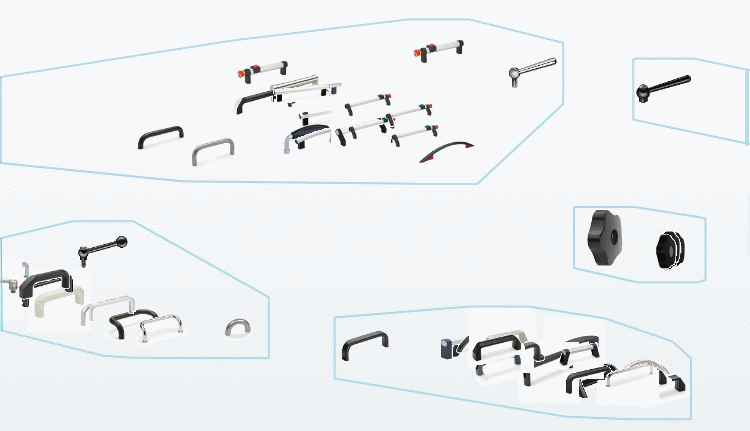

        Teile gruppiert

        Teile gruppiert

      • Transparenter Hintergrund [Transparent background]: Schalten Sie die Transparenz aus, wenn sich Grafiken überlagern und Sie auf eine markierte Grafik fokussieren möchten.

      • Beziehungen anzeigen [Show relations]: Wenn Sie das Auswahlkästchen aktivieren, werden Beziehungslinien, basierend auf textueller Übereinstimmung, eingeblendet. Geometrische- und Textinformation muss nicht unbedingt übereinstimmen.

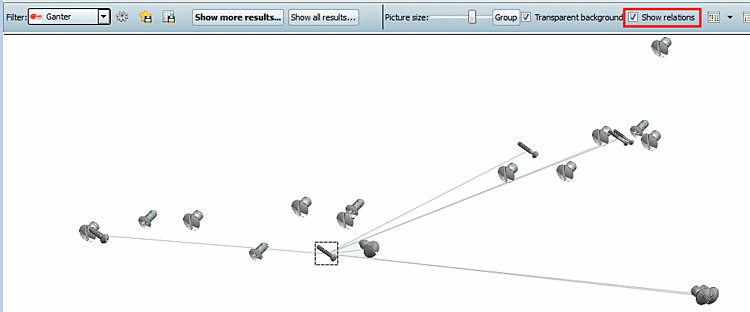

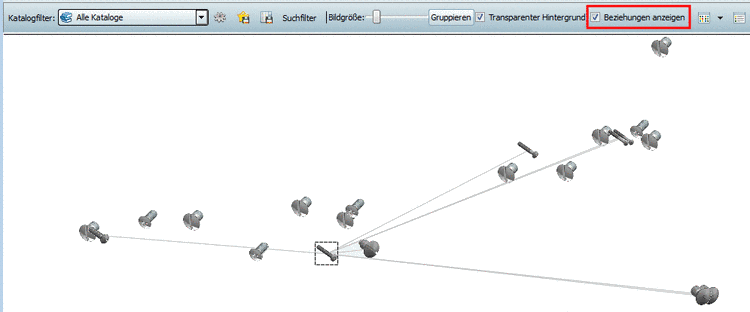

        Beziehungen anzeigen [Show relations]

        Beziehungen anzeigen [Show relations]
