Klicken Sie im PARTsolutions-Menü (bzw. Werkzeugleiste) Ihres CAD-Systems auf Geometrische Suche durchführen .

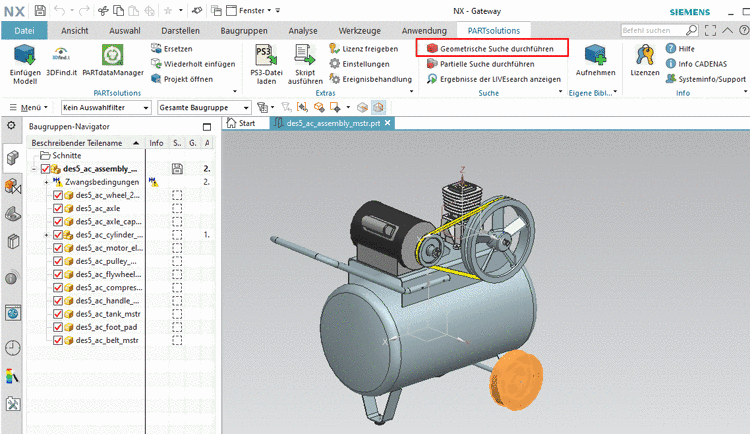

Aufruf "Geometrische Suche durchführen" beispielhaft in NX

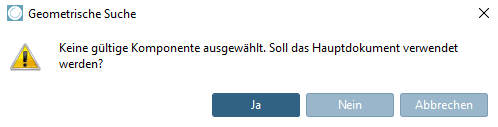

Selektieren Sie bei Baugruppen zuvor das gewünschte Einzelteil. Ansonsten erscheint eine Abfrage.

-> Das Dialogfenster Anwendung auswählen wird geöffnet.

Anwendung auswählen: Beispiel "PARTdataManager"

Wählen Sie entweder 3Dfind.it Enterprise oder PARTdataManager und klicken Sie dann auf Auswählen. (Hier im Beispiel wurde PARTdataManager gewählt.)

-> Die Fokus wechselt in die gewählte Anwendung.

-> Die Suche wird sofort ausgeführt.

-> Das im CAD aktive Bauteil wird unter Suchfunktion Geometrische Suche (3D) geladen und aktiviert . Das entsprechende Vorschaubild wird angezeigt. (Beides kann einen Moment dauern.)

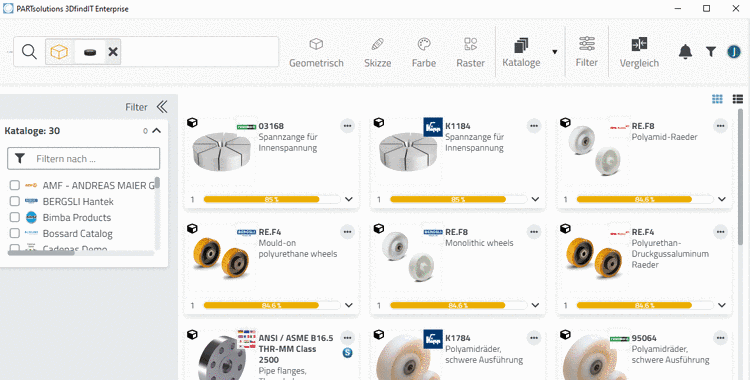

-> Die Suchergebnisse werden aufgelistet.

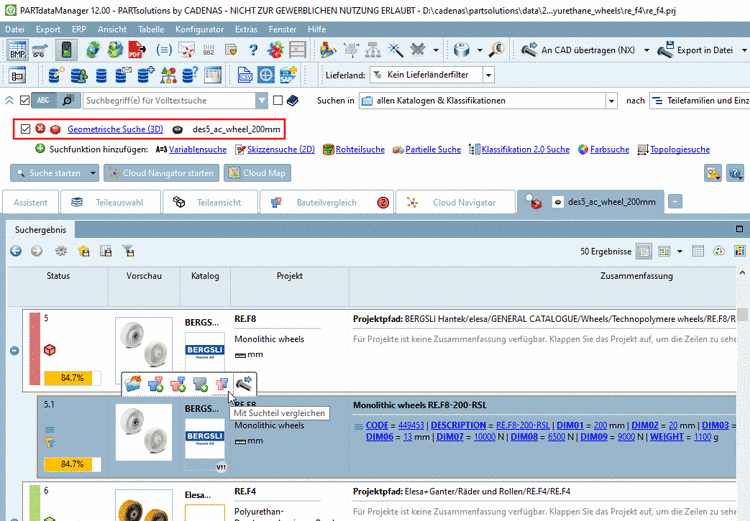

Suchteil geladen unter Geometrische Suche (3D)

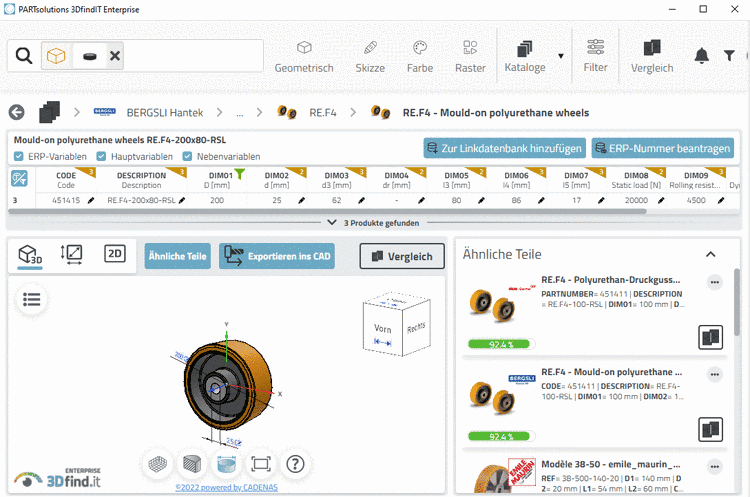

Selektieren Sie das gewünschte Teil und klicken Sie auf den Button An CAD übertragen.

Führen Sie optional z.B. mit Klick auf Mit Suchteil vergleichen noch einen Bauteilvergleich aus.
