2.5.1.2.1. Spalte mit Gewindeinformationen füllen

Mit V11 SP8 können Spalten nicht nur mit (berechneten) Werten anderer Spalten gefüllt werden (Kontextmenübefehl Spalte füllen), sondern auch mit Werten aus den Gewindetabellen (Kontextmenübefehl Spalte mit Gewindeinformationen füllen). Es können Werte für Nominaldurchmesser (ND), Gewindesteigung (PITCH), Kerndurchmesser Außengewinde (KDA) und Kerndurchmesser Innengewinde (KDI) eingetragen werden.

Dies bedeutet für die Arbeit des Modellierers eine erheblichen Geschwindigkeitsvorteil und reduziert die Fehleranfälligkeit.

Beispiel:

  1. Öffnen Sie im Spaltenkopf das Kontextmenü und klicken Sie auf Spalte mit Gewindeinformationen füllen.

    -> Das Dialogfenster Spalte füllen wird geöffnet.

  2. Wählen Sie im aufgeklappten Listenfeld unter Gewindenorm die gewünschte Norm.

  3. Bestimmen Sie unter Gewindename die Spalte, welche zum Mappen der passenden Gewindeinformation verwendet werden soll.

  4. Wählen Sie im aufgeklappten Listenfeld unter Ausgabeparameter den gewünschten Gewindeparameter.

    Hier im Beispiel wird ND (Nominaldurchmesser) verwendet

    Hier im Beispiel wird ND (Nominaldurchmesser) verwendet

    Folgende Optionen stehen zur Verfügung:

    • ND: Nominaldurchmesser

    • PITCH: Gewindesteigung

    • KDA: Kernaußendurchmesser

    • KDI: Kerninnendurchmesser

  5. Bestätigen Sie mit OK.

    -> Die in der Gewindenorm gefundenen Werte werden in der Spalte eingetragen.

    [Hinweis]Hinweis

    Für das Mapping werden intern Leerzeichen in Namen entfernt und Komma (,) durch Punkt (.) ersetzt. Groß-, Kleinschreibung spielt keine Rolle.

    Die für COL1 übernommenen Werte entsprechen dem Nominaldurchmesser (ND).

    Die für COL1 übernommenen Werte entsprechen dem Nominaldurchmesser (ND).

    -> Falls kein Mapping möglich war, wird ein entsprechender Hinweis angezeigt.

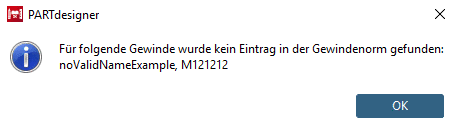

    Beispiel: Für 2 Werte konnte in der Gewindenorm keine Entsprechung gefunden werden.

    Beispiel: Für 2 Werte konnte in der Gewindenorm keine Entsprechung gefunden werden.

  6. Wiederholen Sie die Prozedur; aber diesmal für Spalte COL2 mit Auswahl "PITCH" für Ausgabeparameter.

    Die für COL2 übernommenen Werte entsprechen der Gewindesteigung (PITCH).

    Die für COL2 übernommenen Werte entsprechen der Gewindesteigung (PITCH).
