Im Schaltschrankbereich ist es häufig wünschenswert gewisse Montagepositionen über ein periodisches 1D-, 2D-Gitter zu definieren. Auf diese Weise bleibt das Klassifikationssystem schlank und man erspart sich in vielen Fällen hunderte Instanzen an Mounting-Points. Bei Systemen (Zuken, E3), die solche Gitter nicht unterstützen, wird beim Export für jeden Gitterpunkt ein eigener Slot erzeugt.

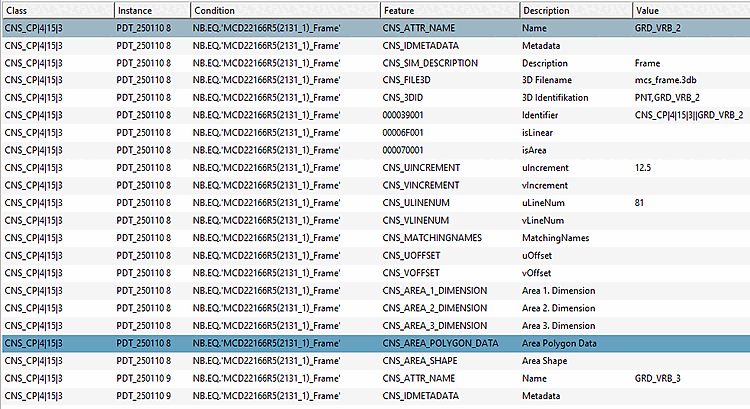

Die Klasse CNS_CP|4|15|3 hat eine analoge Struktur zu den Montageflächen. Spezifisch wichtig sind hierbei folgende Attribute:

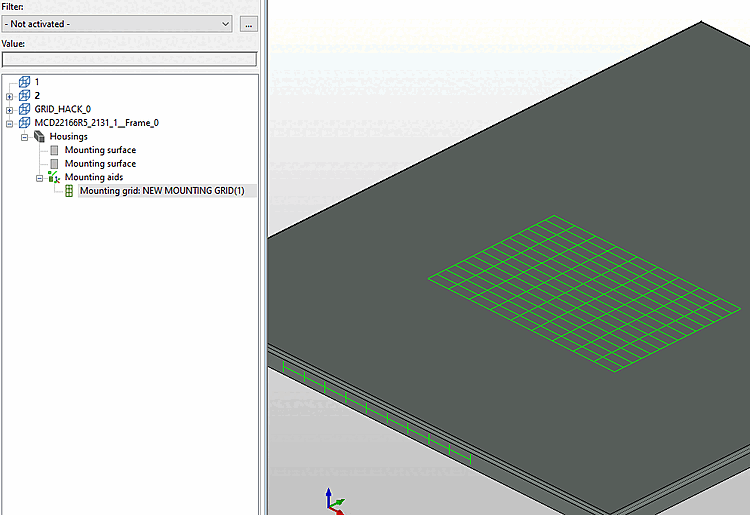

1-, bzw. 2-dimensionales Montagegitter in EPLAN. Platziert werden kann nur an den Schnittpunkten zwischen den Linien.

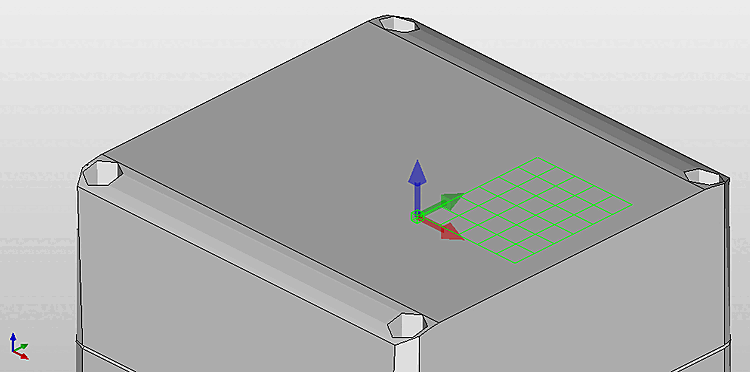

Das lokale (2-dimensionale Koordinatensystem) wird, wie im Bild unten, durch den Anfügepunkt definiert. Die Z-Achse des AP (blau) steht senkrecht zur Montageebene, die X/Y-Achsen (rot/grün) definieren die U- und V-Koordinaten. Ein eventueller Offset gibt den Abstand in der U-V-Ebene zwischen AP und dem ersten Gitterpunkt an.

Unter gewissen Umständen werden noch weitergehende Definitionen von Montagegittern benötigt; d.h. insbesondere ein Gitter von Bohrungen bzw. Aussparungen anstelle einfacher Punkte wie oben beschrieben. Aktuell wird dies nur von wenigen Zielsystemen unterstützt. Wenn dieses Feature wirklich benötigt wird, kann mit folgenden Attributen analog zu "Cutouts" definiert werden.
