Dieses Element gibt an, ob und welche Papierformate für diese Ansicht zur Verfügung stehen.
Es ist optional und sollte nur genutzt werden, wenn tatsächlich verschiedene Papierformate zur Auswahl stehen.

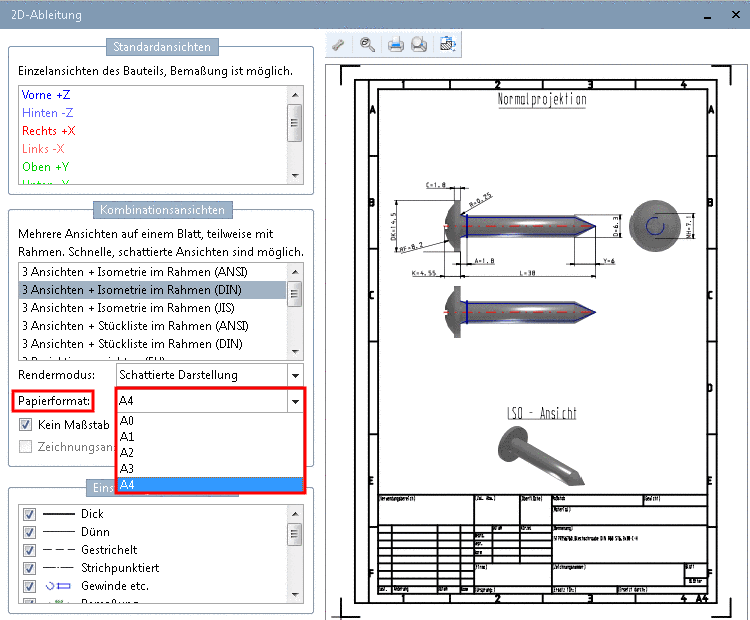

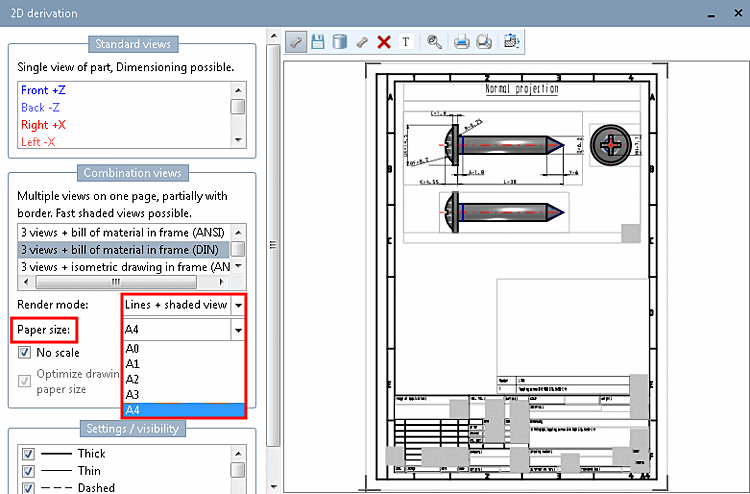

Wählen Sie im Dialogfenster 2D-Ableitung [2D derivation] im Listenfeld Papierformate [Paper formats] das gewünschte Papierformat aus.
Im Folgenden ist beschrieben, wie die verschiedenen Papierformate deklariert werden:
Über [ELEMENT_frame] in der Template-Datei *.dw ist der Default-Frame definiert.
[ELEMENT_frame] type=frame dxf=default.dxf
Über [Formats] ebenfalls in der Template-Datei werden zusätzliche Papierformate (Frames) definiert.
Die Angaben unter [Formats] verweisen auf Konfigurationsdateien.
Anzeigename = Pfad zur *.cfg Konfigurationsdatei
[Formats] A0=defaultA0.cfg A1=defaultA1.cfg etc.
Die Konfigurationsdatei verweist unter [ELEMENT_frame] auf eine andere dxf-Datei (Papierformat).
[ELEMENT_frame] type=frame dxf=defaultA0.dxf
In
der Konfigurationsdatei *.cfg
werden alle Elemente der
Zeichnungsansicht (*.dw) mit ihren für das betreffende Papierformat
gültigen Geometrien (Höhe, Breite, etc.) angegeben, damit diese in dem
neuen Papierformat ebenfalls wieder abgebildet werden.

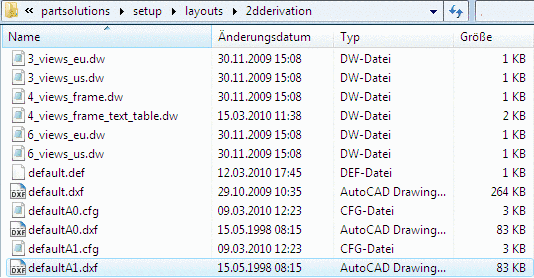

Die folgende Abb. zeigt das Ablageverzeichnis mit Standard-2D-Ableitungen, Übersetzungsdatei, Konfigurationsdateien und DXF-Dateien.
