3.3.6.3.5. Block [DesignTracking]

Attribute, die in PARTadmin im Block DesignTracking deklariert sind, erscheinen in Inventor unter iProperties auf den Registerseiten Projekt und Status.

Die folgende Matrix zeigt das Mapping zwischen ENTERPRISE 3Dfindit Schlüsseln und Inventor iProperties Feldnamen:

Block "Design Tracking" -> Schlüssel [Key]

iProperties -> Registerseite Projekt -> Feldname

iProperties -> Registerseite Status -> Feldname

Authority

Bevollmächtigter / Authority



Catalog Web Link

Web-Verknüpfung



Cost Center

Kostenstelle



Description

Bezeichnung



Design Status

[Hinweis]Hinweis

Wird PDM-seitig gesetzt oder evtl. durch ACTIVE_STATE aus ENTERPRISE 3Dfindit

Konstruktionsstatus



Language



Manufacturer

Zulieferer



PartNumber

[Hinweis]Hinweis

Ist evtl. anzupassen. Im Standard ENTERPRISE 3Dfindit mit ERP-Anbindung heißt das Material-Attribut "MAT_NAME".

Bauteilnummer

Bauteilnummer

Project

Projekt



Standard Revision



Stock Number

Bestandsnummer

Bestandsnummer

User Status

Status

Vendor

Zulieferer



Die beiden folgenden Abbildungen zeigen die Registerseiten Projekt und Status.

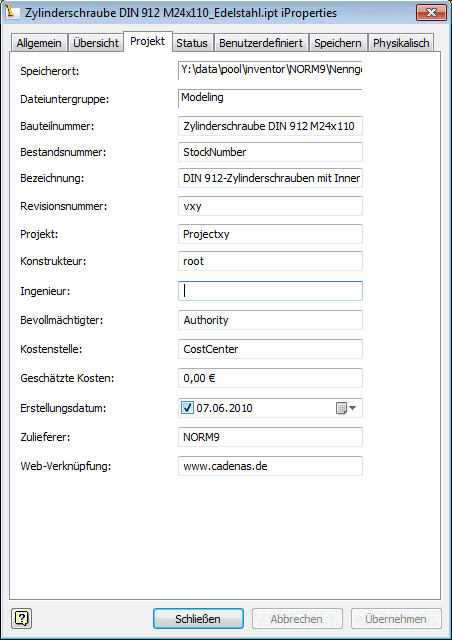

Bauteil -> iProperties -> Registerseite "Projekt"

Bauteil -> iProperties -> Registerseite "Projekt"

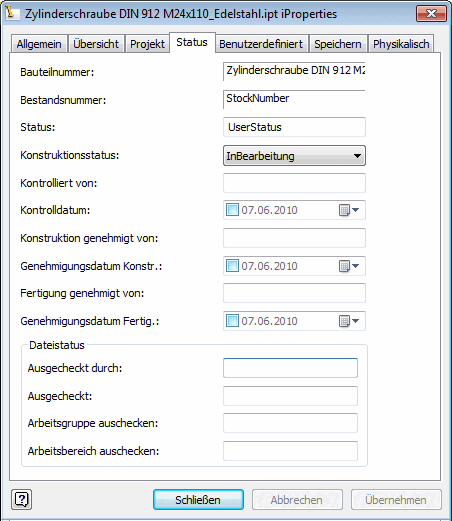

Bauteil -> iProperties -> Registerseite "Status"

Bauteil -> iProperties -> Registerseite "Status"
