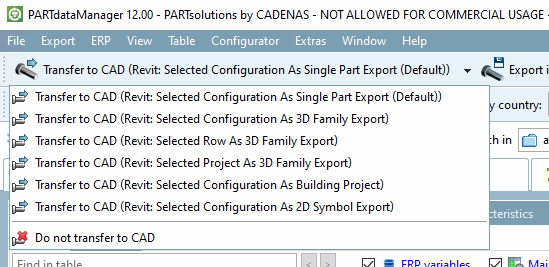

An CAD übertragen (Revit: Gewählte Konfiguration als 3D-Einzelteil (Standard))

Benutzer bekommt das, was er ausgewählt hat.

An CAD übertragen (Revit: Gewählte Konfiguration als 3D-Familie)

Nimmt die aktuell gewählten Werte in der gewählten Zeile und macht daraus eine Multi-Family-Baugruppe (eben nur mit einer Instanz)

Benutzer bekommt das, was er ausgewählt hat.

An CAD übertragen (Revit: Gewählte Zeile als 3D-Familie)

Nimmt alle möglichen Wert-Kombinationen aus der gewählten Zeile und macht daraus eine Multi-Family-Baugruppe

Benutzer bekommt für jede Kombination aus orangen Feldern jeweils ein Bauteil. Diese werden dann in ein Master-Bauteil gepackt. Im CAD kann er dann zwischen den verschiedenen Varianten auswählen.

An CAD übertragen (Revit: Gewählte Tabelle als 3D-Familie)

Nimmt alle möglichen Wert-Kombinationen aus dem gesamten Projekt und macht daraus eine Multi-Family-Baugruppe.

Bei dieser Option passiert das Gleiche wie bei voriger Option, jedoch werden alle nicht gewählten Tabellenzeilen ebenfalls exportiert.

An CAD übertragen (Revit: Gewählte Konfiguration als Gebäude-Projekt)

Nimmt die aktuelle Konfiguration und macht daraus ein Gebäude anstatt eines Bauteils.

Das Bauteil wird erzeugt, allerdings ist das Hauptdokument ein Revit-Gebäude und kein Revit-Bauteil.

An CAD übertragen (Revit: Gewählte Konfiguration als 2D-Symbol-Familie)

Nimmt die aktuelle Konfiguration und macht daraus ein 2D-Symbol.

Im Prinzip wird eine 2D-Ableitung erzeugt und exportiert.
