5.9.10.4.3. Beispiel mit Zugriff auf Variablen der Quelldatei

Die Verwendung ist beispielsweise interessant, wenn ein bestimmter Wert im Zubehörteil einem Wert im Quellteil entsprechen soll.

  1. Wählen Sie hierzu die Option Neu [New] .

    [Hinweis]Hinweis

    Mit Neu von Tabelle [New from table] können Sie nicht auf Variablen der Quelldatei zugreifen.

    -> Eine neue Zeile wird hinzugefügt.

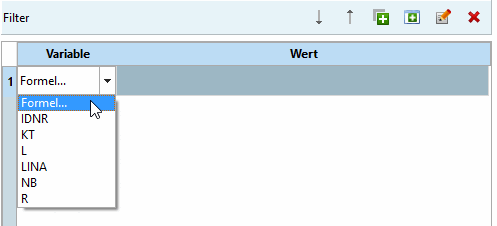

  2. Wählen Sie in der Spalte Variable die Option Formel... [Algorithm...] aus.

    -> Das Dialogfenster Formel bearbeiten [Edit algorithm] wird geöffnet.

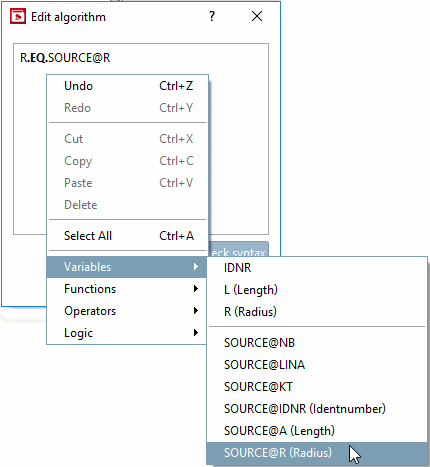

  3. Öffnen Sie mit der sekundären Maustaste das Kontextmenü und dort die Option Variablen [Variables].

    -> Die Variablen des Quellteils und des Zubehörteils werden angezeigt.

    [Hinweis]Hinweis

    Die Variablen des Quellteils sind mit dem Präfix SOURCE@ gekennzeichnet.

    Mit Hilfe von Fortran-Syntax können Sie beispielsweise eine Bedingung formulieren, dass im Zubehörteil nur Zeilen angezeigt werden, bei denen der selektierte Variablenwert des Quellteils gleich dem Variablenwert des Zubehörteils ist.

    Beispiel: "R" im Zubehörteil ist gleich (EQ steht für "equal" / "gleich") "R" im Quellteil.

    R.EQ.SOURCE@R
