1.1.6. Abmessungssuche - Automatische Zuweisung anhand Standardangaben wie Normnummer, Abmessung, Material, etc. (alte Mehode)

1.1.6.1. Abmessungssuche von A bis Z
1.1.6.1.1. Vorbereitung - Bestehende Zuweisungen entfernen
1.1.6.1.2. Neuen Prozess hinzufügen und Einstellungen
1.1.6.1.3. Ergebnis
1.1.6.1.4. Export in die LinkDB
1.1.6.2. Optionale Einstellungen im Knoten "Klassenfilter" (Daten in einem Feld)
1.1.6.3. Optionale Einstellungen im Knoten "Line Finder NENN"
[Hinweis]Hinweis

In der Regel werden Sie die Aufgabe mit dem Wizard schneller und einfacher erledigen. Siehe Abschnitt 1.1.5, „ Abmessungssuche (mit "Article Assignment Wizard" für Normteile)“.

Um eine Abmessungssuche durchzuführen, laden Sie bitte das entsprechende Template.

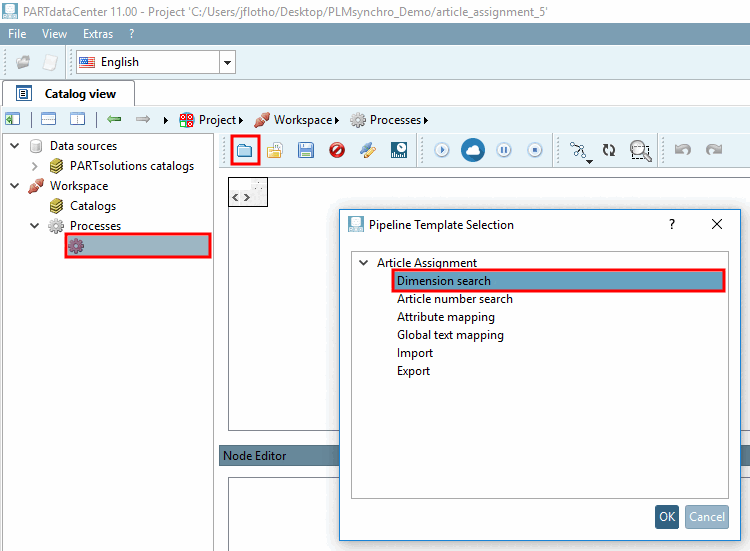

  1. Klicken Sie hierzu auf das Icon Load predefined template.

  2. Selektieren Sie im Dialogfenster Pipeline Template Selection die Option Abmessungssuche [Dimension search].

    Template für Abmessungssuche [Dimension search] laden

    Template für Abmessungssuche [Dimension search] laden

[Hinweis]Hinweis

Voraussetzung für die Verwendung des Templates Abmessungssuche [Dimension search] ist, dass diejenigen Werte, die zur Identifizierung der konkreten Ausprägung eines Teils benötigt werden, in einer Spalte geführt sind, welche die entsprechenden Angaben enthält.

Im Normenkatalog enthält meist die Variable NENN genau die Variablen, die zur eindeutigen Identifizierung einer Ausprägung (Zeile) benötigt werden. Bei einer Schraube sind dies beispielsweise Durchmesser und Länge, was sich in der Zeilenbeschreibung wiederspiegelt (M20x30).

Das vorliegende Beispiel verwendet 19 Ausprägungen von DIN 912 bis DIN 915 (siehe nebenstehende CSV-Datei) und soll einen Überblick zu einem kompletten Standardablauf auf der Basis der Vorlage Abmessungssuche [Dimension search] geben.

Die entscheidenden Parameter finden sich in den Spalten Norm, Abmessung und Material.

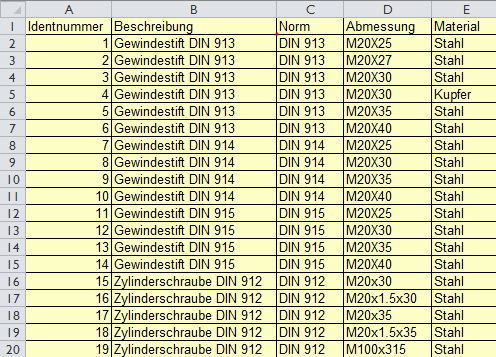

Normnummer und Abmessungen (NENN) als Identifikationsparameter

Normnummer und Abmessungen (NENN) als Identifikationsparameter

Identnummer;Beschreibung;Norm;Abmessung;Material
1;Gewindestift DIN 913 ;DIN 913;M20X25;Stahl
2;Gewindestift DIN 913 ;DIN 913;M20X27;Stahl
3;Gewindestift DIN 913 ;DIN 913;M20X30;Stahl
4;Gewindestift DIN 913 ;DIN 913;M20X30;Kupfer
5;Gewindestift DIN 913 ;DIN 913;M20X35;Stahl
6;Gewindestift DIN 913 ;DIN 913;M20X40;Stahl
7;Gewindestift DIN 914;DIN 914;M20X25;Stahl
8;Gewindestift DIN 914;DIN 914;M20X30;Stahl
9;Gewindestift DIN 914;DIN 914;M20X35;Stahl
10;Gewindestift DIN 914;DIN 914;M20X40;Stahl
11;Gewindestift DIN 915;DIN 915;M20X25;Stahl
12;Gewindestift DIN 915;DIN 915;M20X30;Stahl
13;Gewindestift DIN 915;DIN 915;M20X35;Stahl
14;Gewindestift DIN 915;DIN 915;M20X40;Stahl
15;Zylinderschraube DIN 912;DIN 912;M20x30;Stahl
16;Zylinderschraube DIN 912;DIN 912;M20x1.5x30;Stahl
17;Zylinderschraube DIN 912;DIN 912;M20x35;Stahl
18;Zylinderschraube DIN 912;DIN 912;M20x1.5x35;Stahl
19;Zylinderschraube DIN 912;DIN 912;M100x315;Stahl;
