Wechseln Sie zu PARTproject.

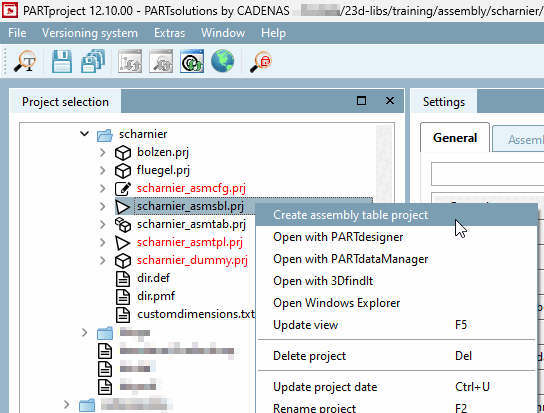

Klicken Sie unter Projektauswahl [Project selection] -> Kontextmenü von scharnier_asmtpl.prj auf den Befehl Assembly-Tabellenprojekt erzeugen [Create assembly table project].

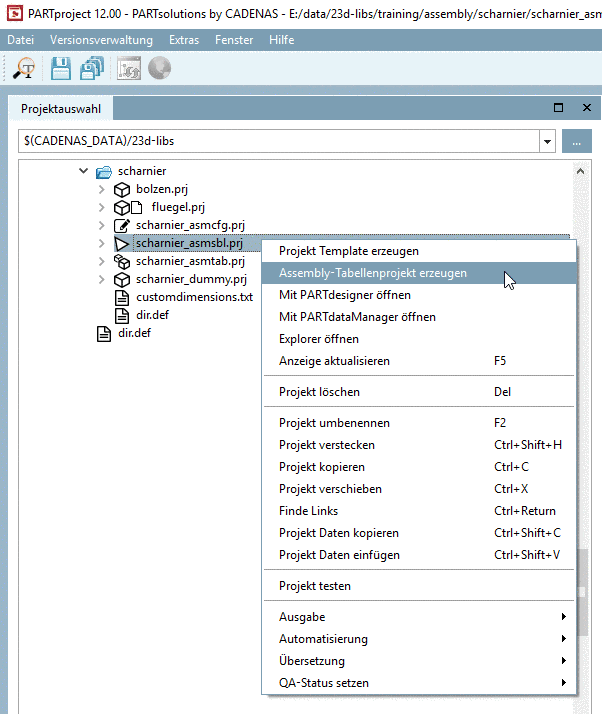

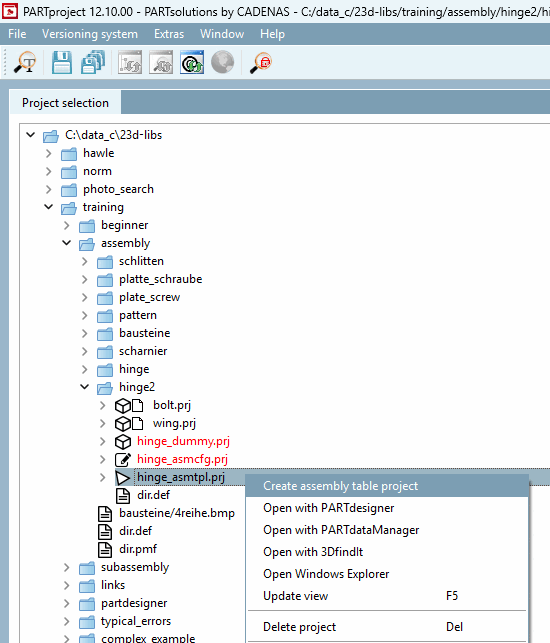

Assembly-Tabellenprojekt erzeugen [Create assembly table project]

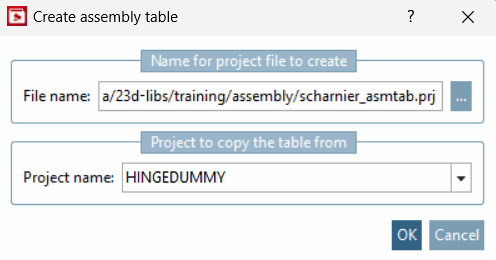

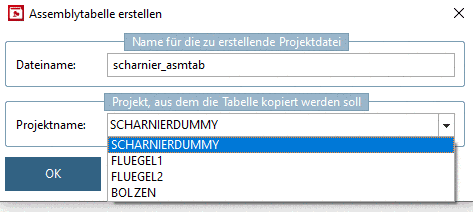

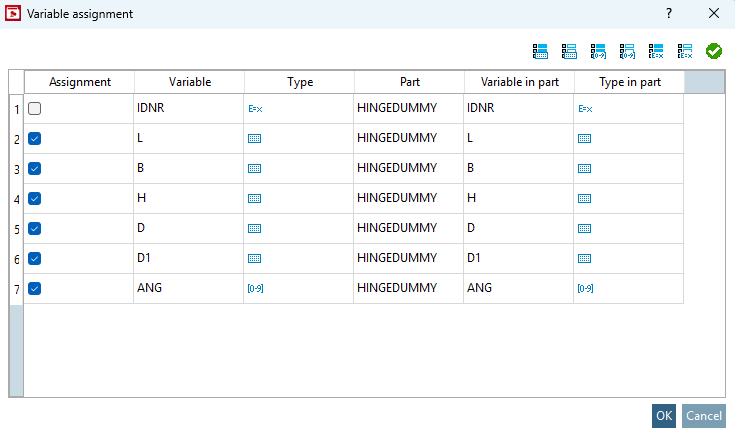

Es erscheint das Fenster Assemblytabelle erstellen [Create assembly table] .

Geben Sie den File name an. Dieser setzt sich aus dem Projektpfad sowie einem ausgewählten Namen zusammen. Über die drei Punkte lässt sich der Zielordner einfach auswählen. Nun geben Sie im Listenfeld das Projekt an, welches die Tabelle enthält, mit welcher Sie die Baugruppe steuern möchten. In unserem Beispiel ist dies "SCHARNIERDUMMY". Anschließend klicken Sie auf OK.

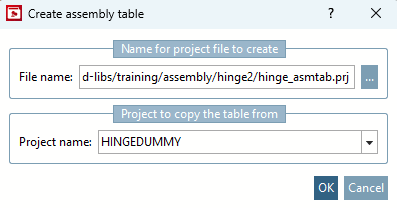

Assemblytabelle erstellen [Create assembly table]

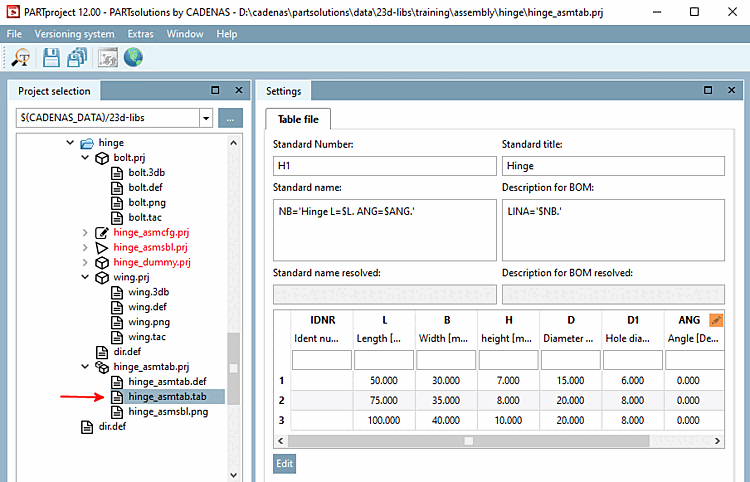

Selektieren Sie scharnier_asmtab.tab.

Sofern Sie die Tabelle von "scharnier_dummy.tab/tac" bereits angepasst hatten, ist die Normbezeichnung [Standard name] korrekt.

Vergeben Sie ansonsten eine eindeutige Normbezeichnung für die Baugruppe.

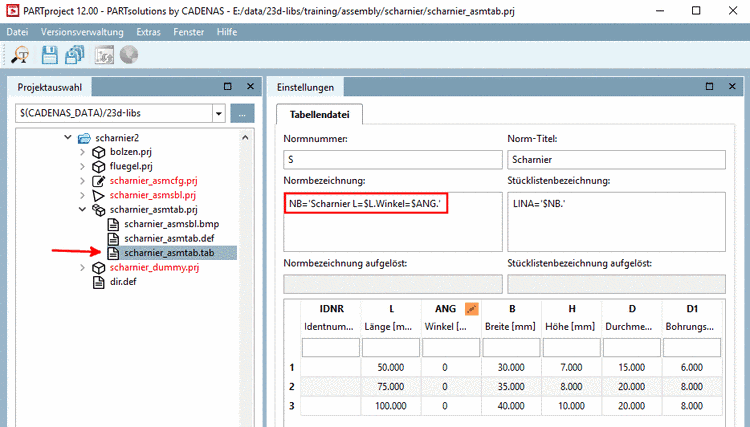

Normbezeichnung vergeben (hier 'Scharnier L=$L.Winkel=$ANG.')

Damit im PARTdataManager nur das Assembly-Tabellenprojekt sichtbar ist und nicht die "Zwischenschritte" Assembly-Schablone und Assembly-Konfiguration, verstecken Sie diese mittels Projekt verstecken [Hide project] im Kontextmenü des Verzeichnisbaumes. Ebenso sollten Sie das Dummy-Projekt verstecken.

Aktualisieren Sie den Index.

-> Anwählbar sind nun im PARTdataManager die beiden Einzelteile "Scharnierflügel" und "Scharnierbolzen" und das Assembly-Tabellenprojekt "Scharnier".

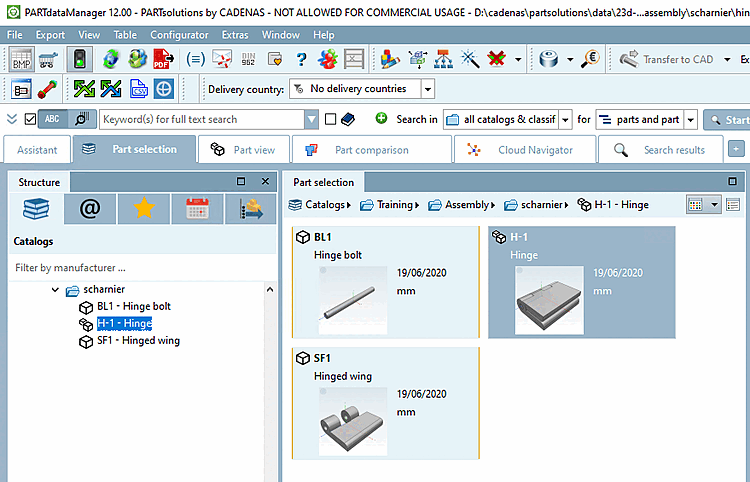

Scharnier in PARTdataManager Teileauswahl

Öffnen Sie die Teileansicht.

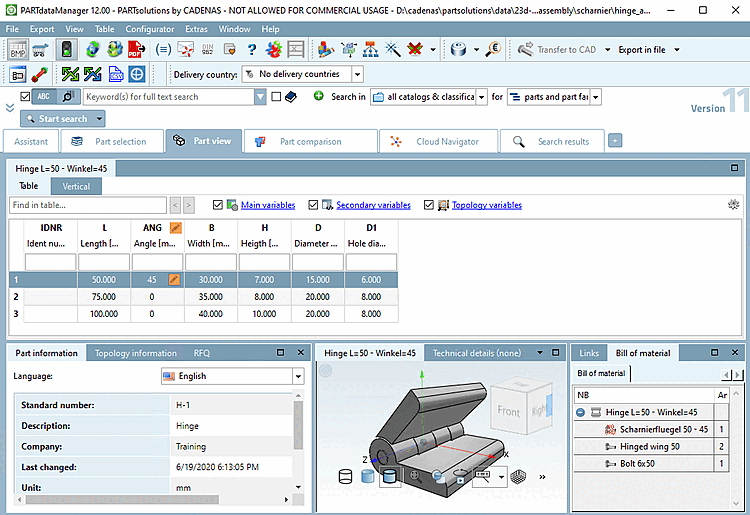

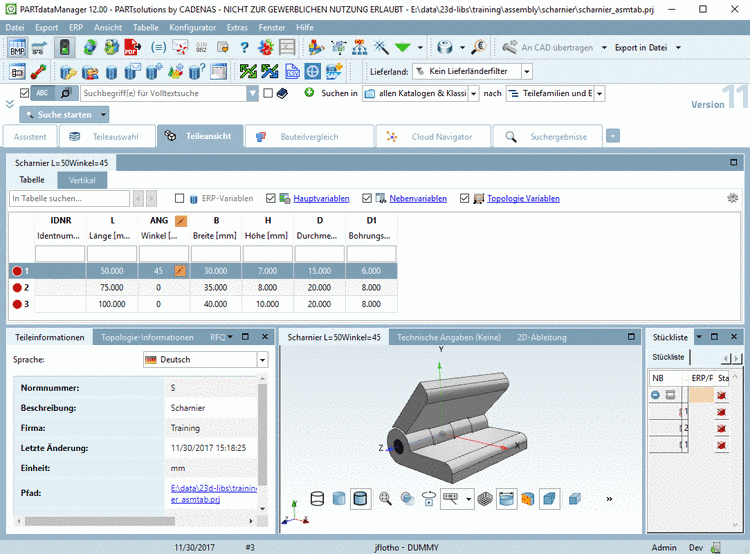

Scharnier in PARTdataManager Teileansicht

Übergeben Sie die Baugruppe an ein CAD-System (im Beispiel unten mit zwei verschiedenen Winkelstellungen).

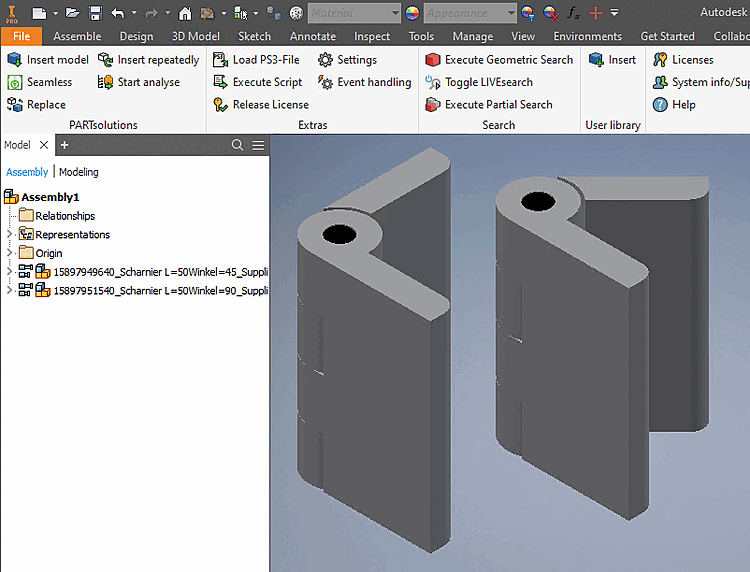

Scharnier beispielhaft in Inventor
