2.1.1.4.3. Zusätzliche Exportformate ans CAD übergeben

Bei entsprechender Schnittstelle können beim Export von 2D/3D-Formaten weitere 2D-Formate übergeben und entsprechend platziert werden.

Das folgende Beispiel zeigt dies anhand von Revit. Neben der 3D-Datei wird zusätzlich ein Symbol übertragen und platziert. Genau so gut könnten beispielsweise zusätzlich verschiedene Zeichnungen übergeben werden. Der beschriebene Prozess des Setzens zusätzlicher Exportformate und des Klassifizierens kann genau so gut automatisiert stattfinden.

  1. Selektieren Sie das Projekt, dem Sie ein bestimmtes Symbol als zusätzliches Exportformat zuweisen möchten. (Hier im Beispiel adn2020.prj.)

  2. Klicken Sie in PARTproject -> Projekt bearbeiten -> Registerseite Allgemein -> Menüpunkt Allgemein -> Zusätzliche Exportformate auf den Durchsuchen-Button ....

    -> Der gleichnamige Dialog wird geöffnet.

  3. Tragen Sie unter Verzeichnispfad den Pfad zur gewünschten DXF-Datei ein. (Hier "symbol/0810002.dxf")

  4. Tragen Sie unter ID den eindeutigen Identifier ein, wie er in der Quell-Datei (e.g. PDT) zu finden ist. (Hier "0810002".)

  5. Bestätigen Sie mit OK.

    -> Die DXF/DWG-Datei ist nun unter Zusätzliche Exportformate eingetragen.

  6. Öffnen Sie nun die Klassifikation (CNS) per Klick auf den Durchsuchen-Button ....

    Das Dialogfenster Klassifizierung wird geöffnet.

  7. Setzen Sie die Klassen CNSCAX|GFX|SYMREP (Symboldarstellung) und CNSCAX|GFX|1 (Symbolanschluss) und tragen Sie jeweils die Instanznummer ein.

    Schließen Sie den Dialog mit Klick auf OK.

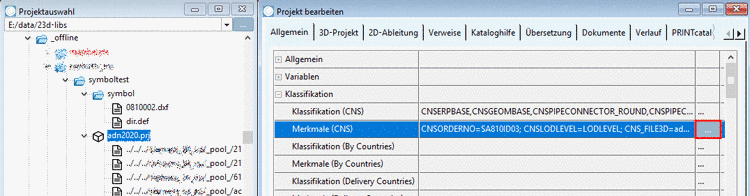

  8. Öffnen Sie nun Merkmale (CNS) per Klick auf den Durchsuchen-Button ....

    -> Das Dialogfenster Klassenvariablen wird geöffnet.

  9. Tragen Sie im Merkmal CNS_DOC_CNSURI mit folgender Syntax die ID der zusätzlichen Datei ein.

    ADDFILE://ID

    Verwenden Sie wieder genau die entsprechende ID aus der Quell-Datei (z.B. PDT). (Hier "0810002".)

    Tragen Sie unter CNS_DOC_NAME den Dateinamen der DXF-Datei ein.

  10. Erstellen Sie die Verknüpfung zwischen Symbolanschluss (CNSCAX|GFX|1) und Symboldarstellung (CNSCAX|GFX|SYMREP) und zwar durch den Wert des Merkmals Parent CLS_ID INST_ID. Der letzte Wert des Strings ist die entsprechende Instanz von CNSCAX|GFX|SYMREP.

    Klasse "CNSCAX|GFX|1" mit Merkmal "Parent CLS_ID INST_ID" und Wert "CNSCAX|GFX|SYMREP||<Instanz>"

    Klasse "CNSCAX|GFX|1" mit Merkmal "Parent CLS_ID INST_ID" und Wert "CNSCAX|GFX|SYMREP||<Instanz>"

  11. Befüllen Sie die benötigten Merkmale von CNSCAX|GFX|1 und CNSCAX|GFX|SYMREP (falls erforderlich).

  12. Sind alle Eintragungen getätigt, kann das Teil ins CAD exportiert werden.

    Die Abbildung zeigt beispielhaft Revit

    Die Abbildung zeigt beispielhaft Revit
