3.1.9.4.8.2. Registerseite "Querschnitt"

Bauteil schneiden

  • Querschnitt [Cross-section]

    Schnittebene [Cut plane]:

    Wählen Sie im Listenfeld YZ-Ebene, XZ-Ebene oder XY-Ebene

    '+' oder '-' (spiegelverkehrte Darstellung des Schnittes)

    Verschiebung [Displacement] der Schnittebene:

    Tragen Sie im Eingabefeld die gewünschte Verschiebung ein. (Der Zahlenwert bezieht sich auf die Maßeinheit des Bauteils.)

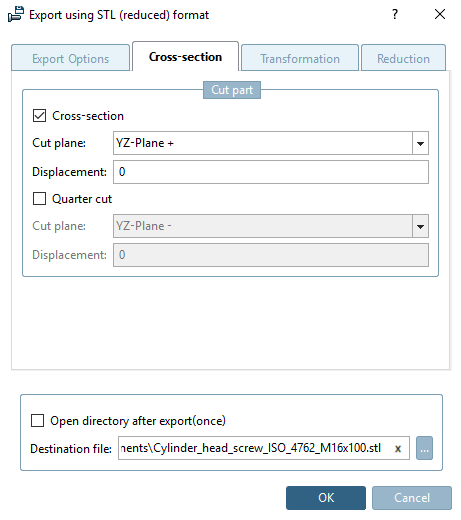

Registerseite "Querschnitt [Cross-section]"

Registerseite "Querschnitt [Cross-section]"

  • Viertelschnitt [Quarter cut]

    Um einen Viertelschnitt zu erzeugen, aktivieren Sie sowohl das Auswahlkästchen bei Querschnitt [Cross-section], als auch das Auswahlkästchen bei Viertelschnitt [Quarter cut].

    Für die Einstellungen gilt analog dasselbe wie bei Querschnitt.

    Querschnitt

    Querschnitt

    Viertelschnitt

    Viertelschnitt
