Mettez à disposition les images d'aperçu nécessaires dans la structure du répertoire.

Remarque Les images d'aperçu doivent avoir une taille de 400x400 pixels au format PNG 8 bits.

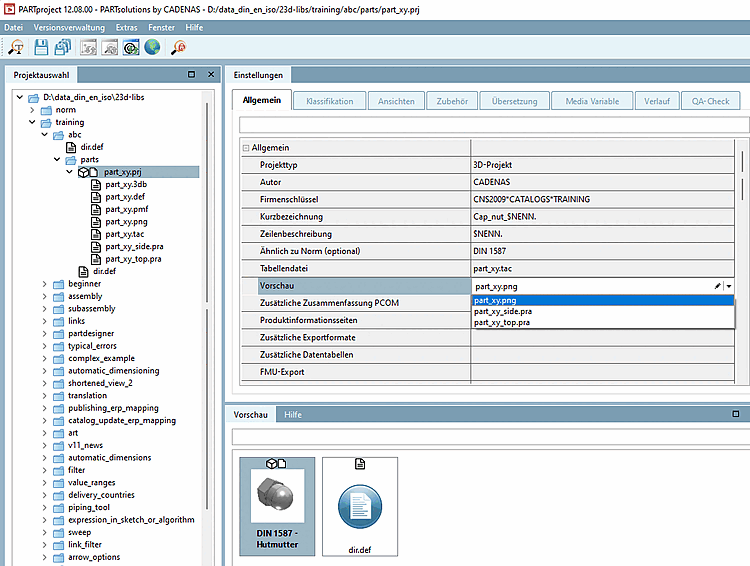

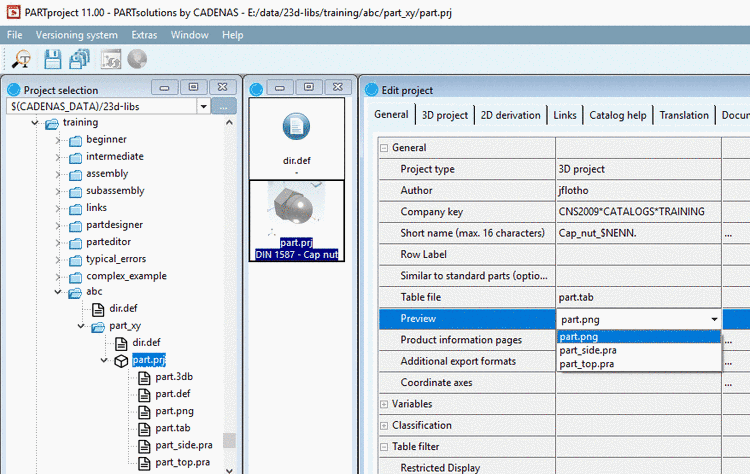

Sélectionnez le projet souhaité et réglez l'image d'aperçu souhaitée dans la zone de liste sous Paramètres [Settings] -> Onglet Général [General] -> Aperçu [Preview].

-> C'est seulement maintenant que l'image d'aperçu est affichée dans la structure de répertoire de PARTproject.

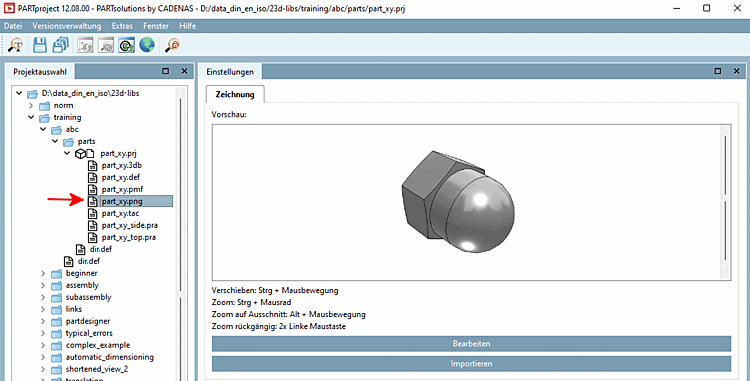

Sélectionner "projet-pièce.png".

-> Dans la zone de dialogue Editer le projet [Edit project], l'image d'aperçu du composant est affichée sous Aperçu [Preview].

Facultatif, si vous souhaitez remplacer l'image d'aperçu par une autre :

Cliquez sur le bouton Importer [Import] et sélectionnez la nouvelle image d'aperçu dans l'Explorateur.

-> Dans PARTproject, l'image d'aperçu de l'écrou borgne est désormais remplacée. L'aperçu montre la représentation correspondante.

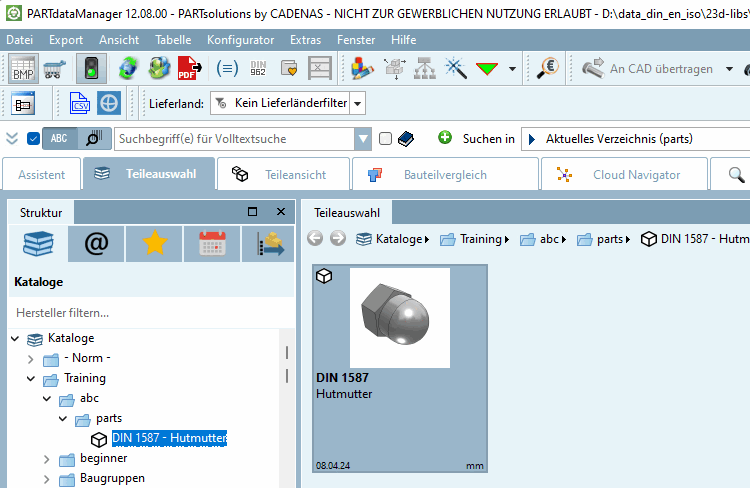

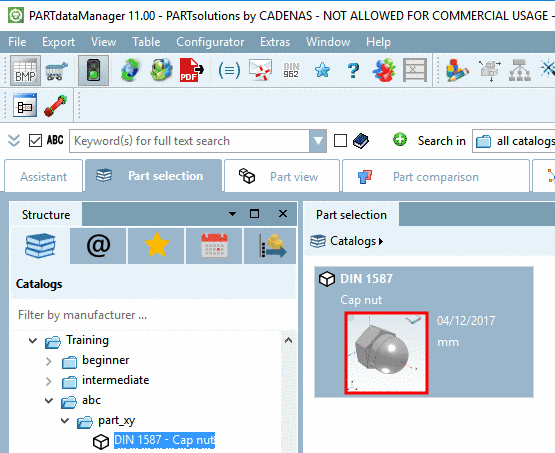

-> Plus tard, lors de l'appel du projet, l'image d'aperçu correspondante apparaît dans la vue des pièces du PARTdataManager:^[14]

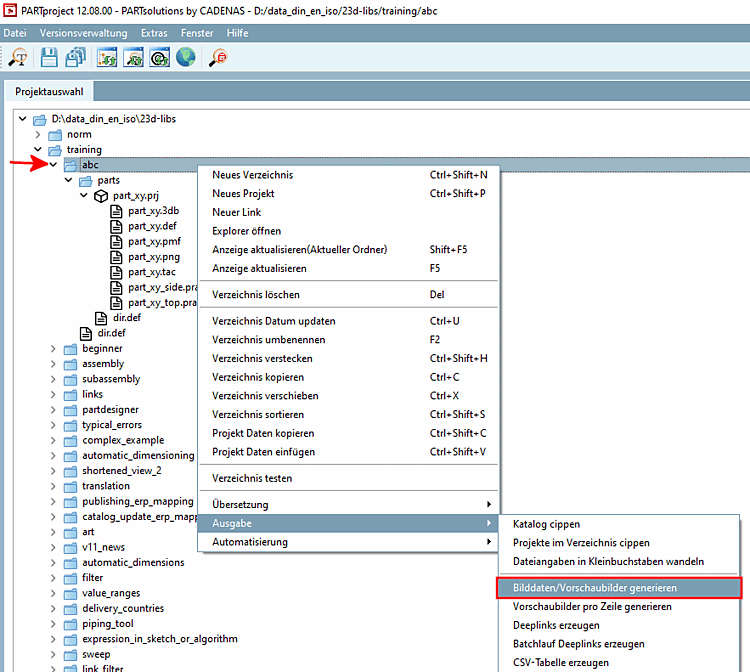

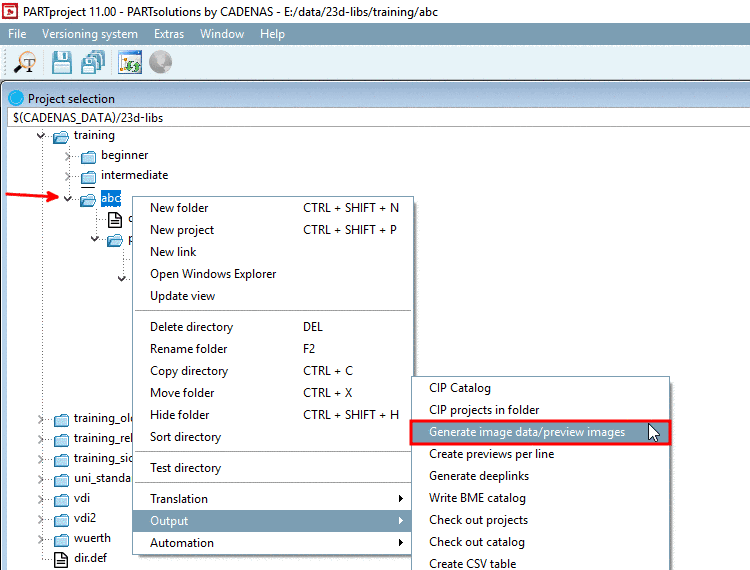

Remarque La commande Données d'image/générer des images d'aperçu [Generate image data/preview images] du menu contextuel permet de créer les images d'aperçu de manière automatisée. Voir Section 5.8.2.1.15.4, «  Génération de données d'images/d'aperçus en mode batch  ».
