4.3.3.3.2.1. Correspondance entre les entrées du fichier .pax et ifnxteamcenter.cfg
[Remarque]Remarque

Cette description d'une configuration minimale suppose l'utilisation d'un simple modèle ne comportant pas d'attributs obligatoires Teamcenter. Vous trouverez un exemple complexe avec des attributs obligatoires à l'adresse Section 4.3.3.3.4.3, « Propriétés obligatoires de Teamcenter ».

Le client doit préciser quel fichier pax et quelle entrée de ce fichier sont utilisés .

C'est sur cette base que l'affectation peut être effectuée.

  1. Ouvrez le fichier pax utilisé dans un éditeur, puis, à côté, ouvrez PARTadmin -> ifnxteamcenter.cfg -> bloc « CreationOptions(is3d) ».

  2. Usure Dans le fichier de configuration, vous ifnxteamcenter.cfg le valeurs respectives issues du fichier PAX.

    [Remarque]Remarque

    L'orthographe doit correspondre exactement à celle du fichier pax. Faites attention aux majuscules et aux minuscules ! Il est recommandé d'utiliser la fonction « copier-coller » !

    Clé:

    • Nom du modèle(isMMDoc)

    • TemplateName(isInchDoc)

    • TC_TemplatePresentationName

    • TC_TemplateApplicationName

    • TC_TargetItemType

    • TC_allowItemAltRep

      [Remarque]Remarque

      Il se peut que cette entrée soit manquante. Dans ce cas, la valeur par défaut « false » est automatiquement utilisée.

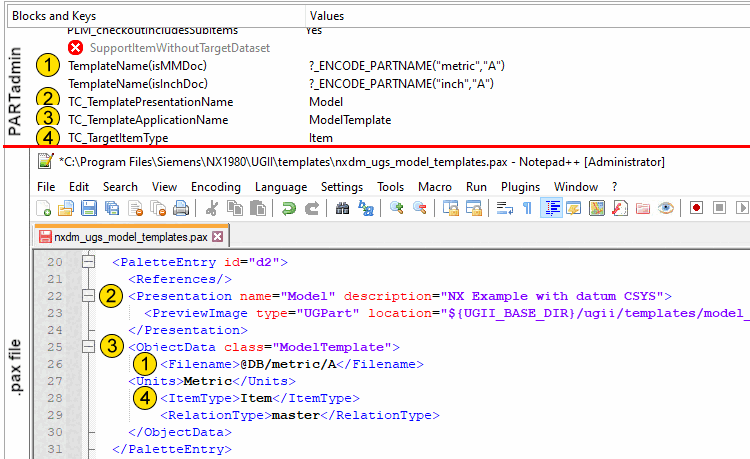

    PARTadmin <-> fichier .pax

    PARTadmin <-> fichier .pax

    Le tableau suivant présente le schéma :

      PARTadmin -> ifnxteamcenter.cfg -> Bloc PLM -> Clé Valeur nxdm_ugs_model_templates.pax -> TAG (attribut)
    Nom du modèle(isMMDoc)

    ?_ENCODE_PARTNAME("métrique", "A")

    		<Filename>
    TC_TemplatePresentationNameModèle (dans cet exemple, le nom d'un modèle simple)<Presentation name=...>
    TC_TemplateApplicationNameModelTemplate<ObjectData class=...>
    TC_TargetItemTypeItem<ItemType>
    TC_allowItemAltRepFaux (par défaut)<ShowAltRep>
